水下作业机械扫描声纳结构设计

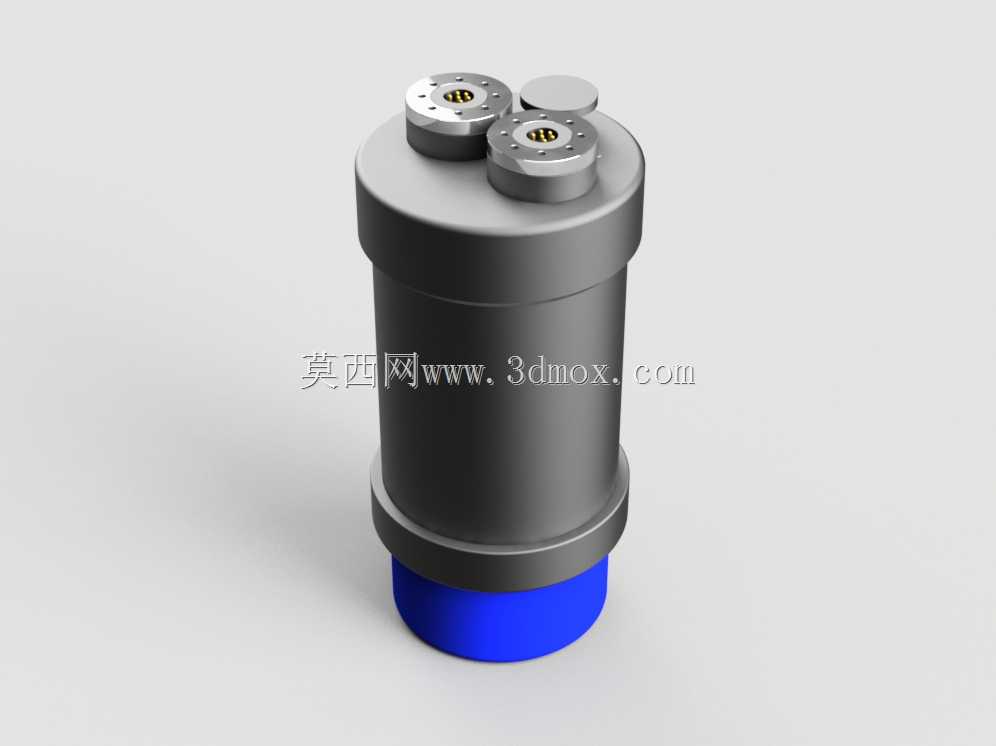

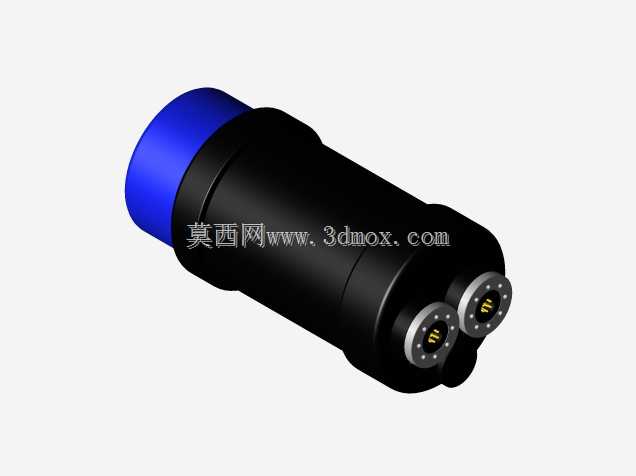

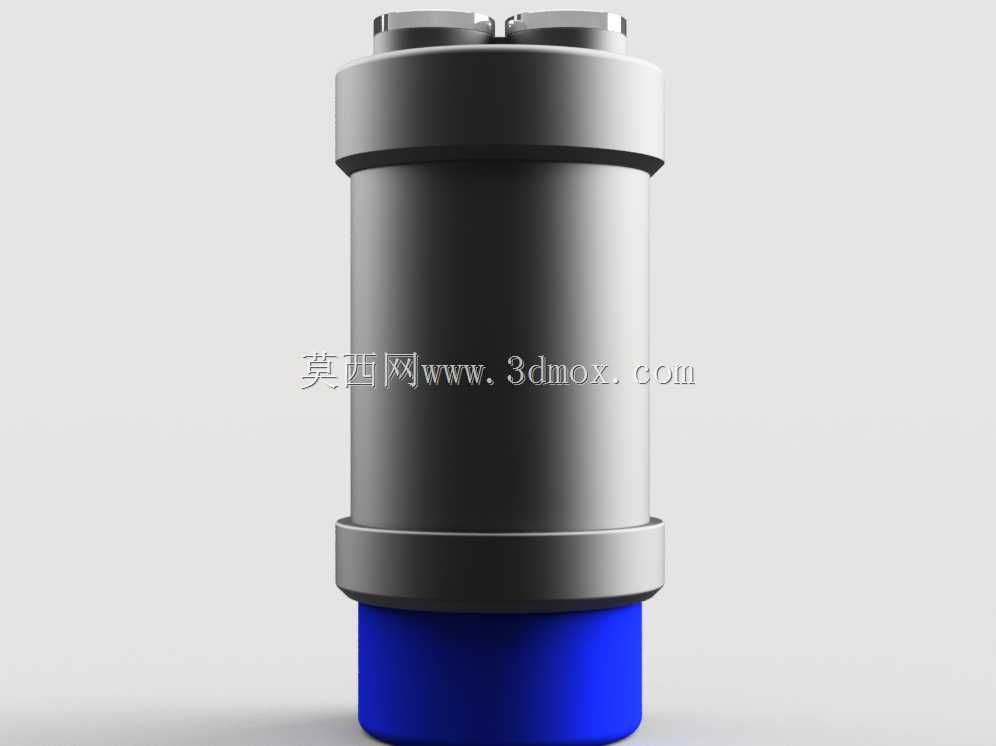

　　这款水下机械扫描声纳主要配套工作级ROV使用，是水下施工作业、海洋勘探场景里的核心感知部件，在水下能见度为零的浑浊水域、深海无光环境中，能替代光学探测设备完成周边环境的轮廓扫描、障碍物识别、目标定位作业，不管是水下管线巡检、沉船打捞探摸、水下结构物检测，还是坝体水下部分的缺陷排查，都能依靠它获取稳定的水下地形与目标轮廓数据，不会像水下摄像头那样受水体浑浊度、光照条件限制。从结构设计来看，整体采用立式圆柱耐压舱布局，这种构型是水下耐压设备的经典选型，圆柱壳在承受外压时应力分布均匀，同等壁厚下耐压能力远高于方形或异形壳体，能适配大深度水下作业的抗压需求，舱体底部的蓝色段为水密接插件安装端，所有供电、通讯线缆都通过这个端盖的水密连接器与舱内电路连接，端盖与主舱体之间采用径向O型圈密封加端面密封的双重密封结构，避免高压下的海水渗入。

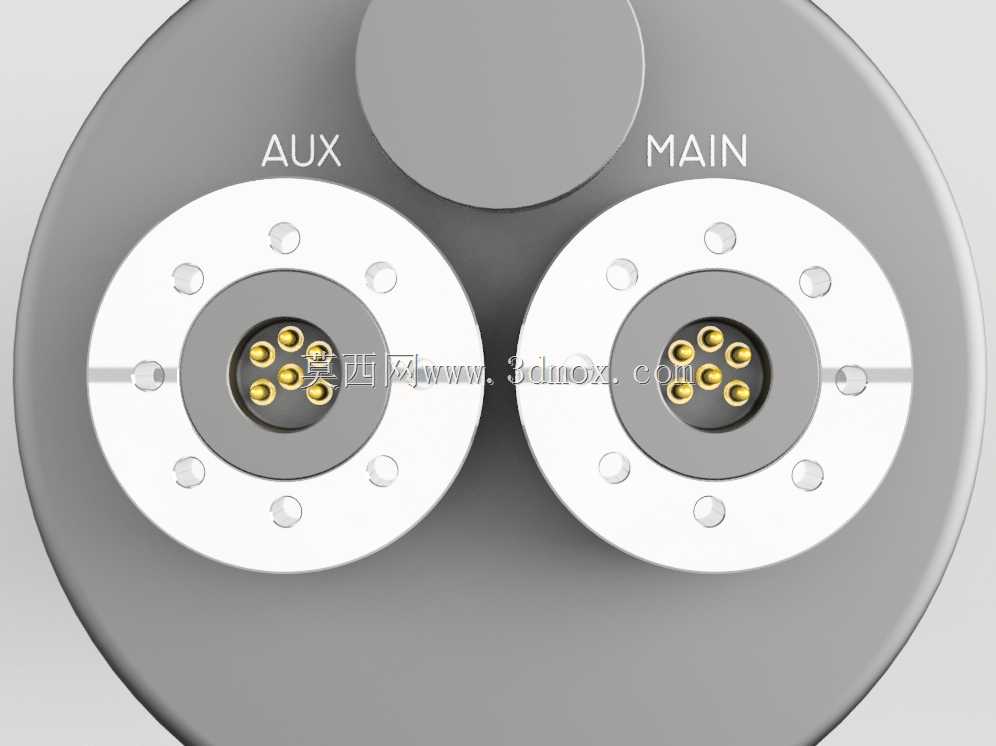

　　舱体顶部布置了两个换能器安装位与一个备用密封端盖，双换能器的配置可以覆盖不同的扫描频段，一个负责远距离大范围粗扫，快速获取周边大范围内的障碍物轮廓，另一个负责近距离高精度细扫，对识别到的目标进行高分辨率轮廓成像，不用像单换能器声纳那样来回切换工作频段，能有效提升水下作业的探测效率，备用端盖预留了后续加装其他传感模块的扩展空间，比如加装高度计、温盐深探头时不用重新开模制作舱盖，直接替换备用端盖就能完成扩展。

　　设计过程中首先要考虑的是耐压边界，主舱体的壁厚根据额定工作深度的外压值计算，搭配环形加强筋结构，避免长圆柱壳在高压下出现失稳变形，所有外露的紧固件都采用双相不锈钢材质，避免长期在海水中使用出现锈蚀锁死的问题，换能器的透声窗采用声学特性匹配的聚氨酯材料灌封，既保证声波的穿透率，又能承受高压下的水密要求。安装边界方面，舱体底部设计了标准的水下设备安装法兰，法兰上的安装孔位间距匹配工作级ROV的通用载荷安装接口，不需要额外制作转接支架就能直接固定在ROV的前端或者底部载荷架上，整体的重心设计在舱体轴线偏下位置，安装后不会让ROV出现额外的偏载力矩，避免影响ROV的水下姿态控制。

　　舱体内部的电路板安装采用减震支架结构，支架与舱壁之间垫有橡胶减震垫，能抵消ROV推进器工作时产生的高频振动，避免振动传导到换能器上影响扫描成像的精度，换能器与内部驱动电路之间的连线采用屏蔽线，减少舱内电源模块对声纳信号的电磁干扰。实际作业时，这款声纳的机械扫描结构通过内置的精密步进电机带动换能器做360度水平旋转，每旋转一个步进角就发射一次声波并接收回波，通过回波的时间差计算目标距离，最终拼接成完整的周边环境声学图像，旋转机构的动密封采用磁耦合传动设计，动力通过磁场穿过密封舱壁传递给外部的换能器转盘，完全取消了贯穿舱壁的旋转轴，从根源上避免了旋转轴处的动密封泄漏风险，这也是大深度水下声纳常用的密封设计方案。在结构细节处理上，舱体外表面做了硬质阳极氧化处理，表面的氧化层既能提升壳体的耐海水腐蚀能力，又能避免水下航行时壳体表面被海生物附着，顶部的换能器保护盖采用圆角过渡设计，不会在水下产生额外的流阻，也避免ROV在复杂水下环境穿行时突出的棱角勾挂到渔网、缆线等水下杂物。
