S型拉压两用ESIT称重测力传感器结构

这款S型结构的称重测力元件，是工业测力称重场景里应用极广的一类核心检测部件，从台秤、料斗秤的静态称重，到皮带秤、张力检测工位的动态载荷采集，再到自动化装配线的压装力校验、起重设备的超载预警，都能见到这类结构的身影。不同于柱式、轮辐式传感器的受力形式，S型的梁式结构天然适配拉压双向受力的工况，不管是上端受拉、下端承压，还是反向施加载荷，弹性体的形变区域都能稳定输出线性对应的电信号，不会因为受力方向偏移出现明显的测量误差。

从结构设计逻辑来看，这款传感器的弹性体采用一体式合金钢加工而成，中部的S型薄壁梁是核心形变区，上下对称开设的两对腰型安装孔，是经过反复应力校核确定的位置——孔位距离形变区的距离、孔的圆弧倒角尺寸，都直接影响传感器的抗偏载能力与线性度，实际建模时要严格控制孔位的同轴度，避免安装后出现附加弯矩，导致测量零点漂移。弹性体表面做了硬质阳极氧化处理，搭配侧面的密封线缆接头，能够适应车间多粉尘、轻度潮湿的工况，线缆根部的防弯折橡胶护套，能避免设备运行中线缆反复弯折导致的线芯断裂，延长现场使用寿命。

产品正面的标识区清晰标注了量程、灵敏度参数，额定输出2.0mV/V的参数，适配市面上绝大多数称重变送器的输入范围，不需要额外做信号校准就能直接接入采集系统。安装边界上，这类50kg量程的S型传感器整体外形紧凑，上下安装面的平面度要求控制在0.02mm以内，安装时要保证受力轴线与传感器中心轴线重合，侧向载荷不能超过额定量程的5%，否则会对弹性体造成不可逆的损伤。实际设备集成时，上端通常搭配关节轴承连接杆，下端连接固定支座，用来抵消安装面的平行度误差，避免侧向力直接作用在弹性体上。

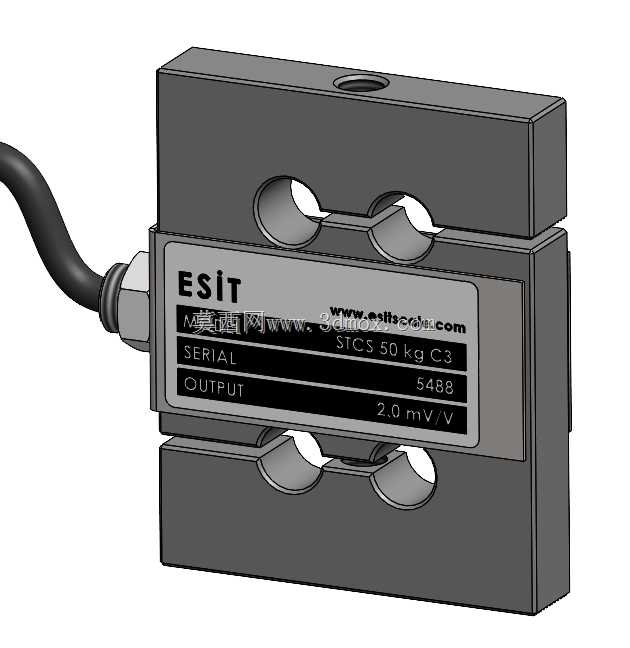

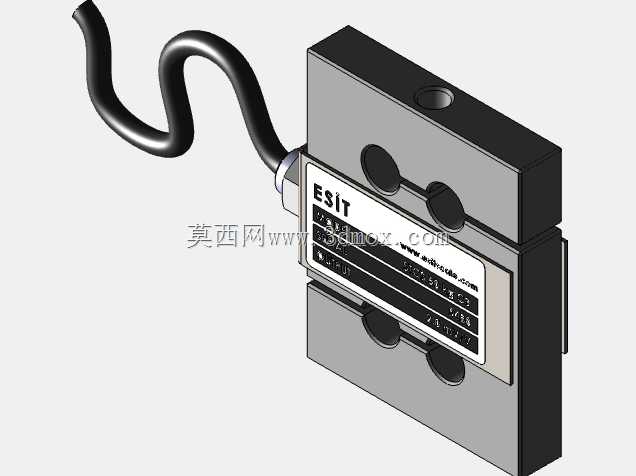

从建模细节来看，模型完整还原了传感器的所有装配特征：线缆接头的螺纹连接结构、标识区的铭牌蚀刻细节、安装孔的倒角与沉台尺寸，甚至弹性体形变区的过渡圆角都做了精准复刻，不管是用来做称重设备的整机装配干涉检查，还是做测力工位的方案演示，都能直接调用，不需要再做额外的结构修正。不同于很多简化的传感器模型，这个模型把实际生产中需要关注的安装基准、避让空间都做了完整呈现，比如传感器侧面的线缆出线方向、接头的旋转空间，在做整机布局时可以直接参考，避免出现安装后线缆与周边结构件干涉的问题。

在工业现场的实际使用中，这类S型传感器的维护成本极低，只要安装时做好受力对中，定期紧固安装螺栓，就能长期稳定工作，不需要频繁校准。很多小型自动化设备的力值检测工位，都会优先选用这类结构的传感器，一方面是它的安装方式灵活，既可以水平安装做张力检测，也可以垂直安装做压力称重，另一方面它的整体高度尺寸小，对设备的安装空间要求低，不需要预留太大的装配余量。建模过程中也能发现，这款传感器的所有棱角都做了圆角过渡，没有尖锐的加工棱边，一方面是热处理时避免应力集中，另一方面也能防止安装过程中划伤操作人员，这些细节都是工业产品设计中兼顾性能与实用性的体现。
