3吨液压立式垂直绞盘结构设计

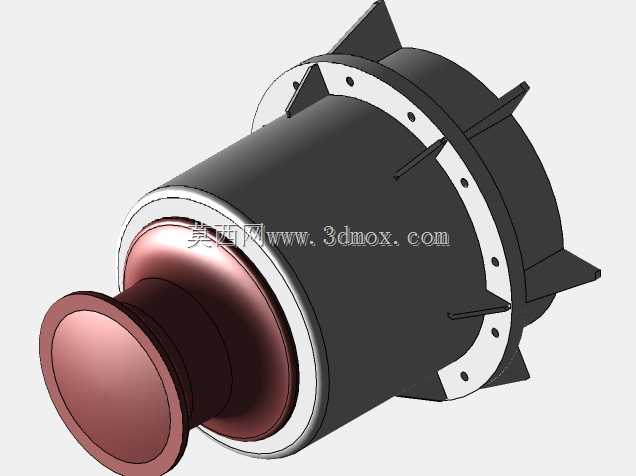

　　这款3吨承载级别的立式液压垂直绞盘，主要面向船用甲板系泊、工程抢险拖拽、重型设备移位、矿山场地物料牵引这类需要垂直输出牵引力的作业场景，和常见卧式卷扬设备不同，它的安装基面与卷筒输出轴线呈垂直布局，能大幅节省水平方向安装空间，适配舱室侧壁、设备机架立面、作业平台边缘这类狭窄安装位。从结构设计逻辑来看，整个绞盘采用分体式装配思路，核心承载筒体采用厚壁卷焊结构，外部带径向加强筋的法兰安装盘直接与承载基座贴合，法兰盘上均布的螺栓孔可匹配不同规格的高强度连接螺栓，安装时需保证法兰结合面的平面度误差不超过0.1mm，避免受载后产生附加弯矩影响轴承寿命。

　　卷筒部分采用渐扩式锥面设计，不同于常规直筒卷筒，这种锥面结构在缆绳收放过程中能自动引导缆绳排布，减少乱绳、咬绳现象，尤其适合多层缠绕的钢缆作业场景，卷筒表层的铜合金衬套直接与驱动输出轴配合，能承受重载下的径向冲击载荷，同时具备良好的耐磨性能，减少长期往复转动带来的磨损量。驱动端采用液压马达直连的输入方式，省去了中间减速箱的传动环节，整体结构更紧凑，液压驱动的特性让它可以在负载状态下实现平稳启停，还能通过液压系统的溢流阀实现过载保护，避免牵引力超出额定值造成结构损坏或缆绳崩断。

　　安装边界方面，法兰盘的外径尺寸适配常规3吨级牵引设备的安装孔位，整体轴向伸出长度控制在合理范围，不会过多占用作业面外侧空间，筒体上的径向加强筋除了提升结构刚性，还能在安装时作为吊装受力点，方便现场装配作业时的对位调整。实际作业过程中，这款绞盘的垂直输出特性可以让牵引力直接作用于被牵引物件的垂直受力方向，减少转向滑轮的配置数量，降低整套牵引系统的传动损耗，在船舶系泊场景下，立式安装的结构能避免甲板上的积水、杂物堆积在传动结合面，减少日常维护的清理工作量；在工程抢险作业中，紧凑的垂直结构可以快速挂载到工程车辆的侧面挂载点，不需要额外改造车辆的水平安装平台，大幅提升设备转场的适配性。

　　设计时针对绞盘的受力路径做了专门优化，载荷从缆绳作用到卷筒后，直接通过两侧的支撑轴承传递到法兰安装基座，不会让驱动轴承受额外的径向载荷，延长液压马达的使用寿命，筒体上的挡边结构高度经过反复校核，能保证3吨额定载荷下钢缆缠绕到最外层时不会出现脱绳风险，各个连接部位的圆角过渡处理，也减少了应力集中问题，避免重载下出现焊缝开裂或者结构断裂的情况。和同吨位的卧式绞盘相比，这款垂直绞盘的整体重量更轻，安装拆卸更便捷，不需要复杂的基座预埋处理，只要安装基面的强度满足承载要求，通过螺栓紧固即可投入使用，日常维护时只需要定期检查轴承润滑状态、螺栓紧固力矩以及衬套磨损量，不需要拆解复杂的传动结构，能大幅降低运维的时间成本。
