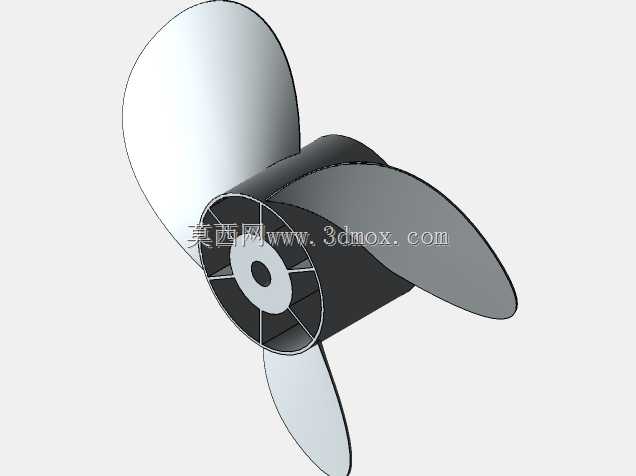

三叶船用推进螺旋桨结构设计模型

　　在小型内河作业艇、休闲垂钓艇以及无人测绘船的动力推进系统选型中，螺旋桨作为直接与水体作用产生推力的核心部件，其叶型、尺寸参数的匹配度直接决定了船体航行的推进效率、转向灵敏度以及低速工况下的抗空化性能。这款三叶结构的船用螺旋桨，在设计阶段就针对小型船舶的常用动力输出区间做了参数适配，没有盲目追求大直径带来的推力增益，而是平衡了安装空间限制、轴系匹配难度与浅水航行的通过性需求。从实际安装边界来看，该螺旋桨外径控制在15厘米级别，能够适配多数3-8马力的小型舷外机、电动船用推进器的输出轴端，不会因为桨叶直径过大导致船体尾部安装空间不足，也能避免在水深较浅的内河、湖泊航行时，桨叶剐蹭河床碎石造成叶尖卷边、断裂的问题。

　　轮毂部分直径设定为5厘米，内部做了适配2厘米直径输出轴的轴孔结构，轴孔周边预留了键槽安装位与锁紧螺母的配合端面，安装时无需额外加工转接衬套，就能直接与标准规格的船用输出轴完成配合，降低了现场安装的加工工作量。桨叶与轮毂的连接区域做了平滑的圆弧过渡处理，没有出现应力集中的直角结构，这一设计细节能够有效降低螺旋桨高速旋转时的水流紊流，同时减少长期交变载荷作用下叶根位置的疲劳断裂风险，在日常航行中即使碰到水中漂浮的杂草、细小树枝，也不容易出现叶根开裂的问题。桨叶的角度设置在35度左右，这个螺距参数是经过多轮流体仿真验证后确定的，既能够保证在中低转速下输出足够的推力，让小型船体快速达到规划航速，也不会因为螺距过大导致动力系统负载过高，出现电机堵转、内燃机积碳的问题。三叶的布局结构相比两叶桨，运转时的动平衡性能更好，高速旋转时的振动幅度更小，能够降低轴系的密封件磨损速度，延长艉轴密封的更换周期，同时三叶结构在船体低速转向、倒航时的水流扰动更均匀，不会出现两叶桨常见的低速推力不均、船体抖动的问题。

　　在实际应用场景中，这类尺寸的螺旋桨除了适配小型载人船舶，也可以用于水下机器人、自主航行水质监测船的推进系统，其紧凑的结构尺寸不会占用过多的船体内部安装空间，均匀的推力输出也能保证无人设备在水下航行时的姿态稳定性，避免因为推力波动导致监测数据出现偏差。设计过程中针对桨叶的叶型做了导边、随边的厚度渐变处理，导边位置做了小圆角钝化，能够减少水中杂物对桨叶边缘的冲击损伤，随边位置逐渐收薄，能够降低桨叶旋转时的涡流阻力，提升整体推进效率。轮毂的外圆柱面做了多道导流槽结构，能够引导水流顺着桨叶根部顺畅流出，减少轮毂位置的水流滞止区，进一步降低旋转阻力。

　　从安装维护的角度来看，该螺旋桨的整体结构没有复杂的异形曲面，常规的三维建模过程中可以通过曲面放样、圆周阵列的方式快速完成建模，后续如果需要调整参数适配不同的动力系统，只需要修改螺距、直径的参数就能快速衍生出不同规格的型号，不需要重新搭建整体建模框架。在实际选型匹配时，需要注意输出轴的伸出长度要与轮毂的轴向长度匹配，保证锁紧螺母能够完全压紧桨叶端面，避免运转时出现桨叶轴向窜动的问题，同时安装前要做好动平衡校验，虽然三叶结构本身的平衡性能较好，但如果加工过程中出现叶型厚度偏差，还是会带来额外的振动，长期运转会损伤动力端的轴承结构。针对浅水航行的场景，该螺旋桨的叶尖位置做了轻微的加厚处理，即使轻微剐蹭水下硬质障碍物，也不会出现大面积的叶尖缺损，只需要简单打磨就能继续使用，降低了日常使用的维护成本。在流体性能层面，35度的螺距设置能够让螺旋桨在额定转速下保持合适的滑失率，既不会因为滑失率过大导致动力浪费，也不会因为滑失率过小使得船体在遇到浪涌、水流阻力增大时出现动力过载的问题，能够适配内河、湖泊等存在一定水流速度的复杂航行环境。
