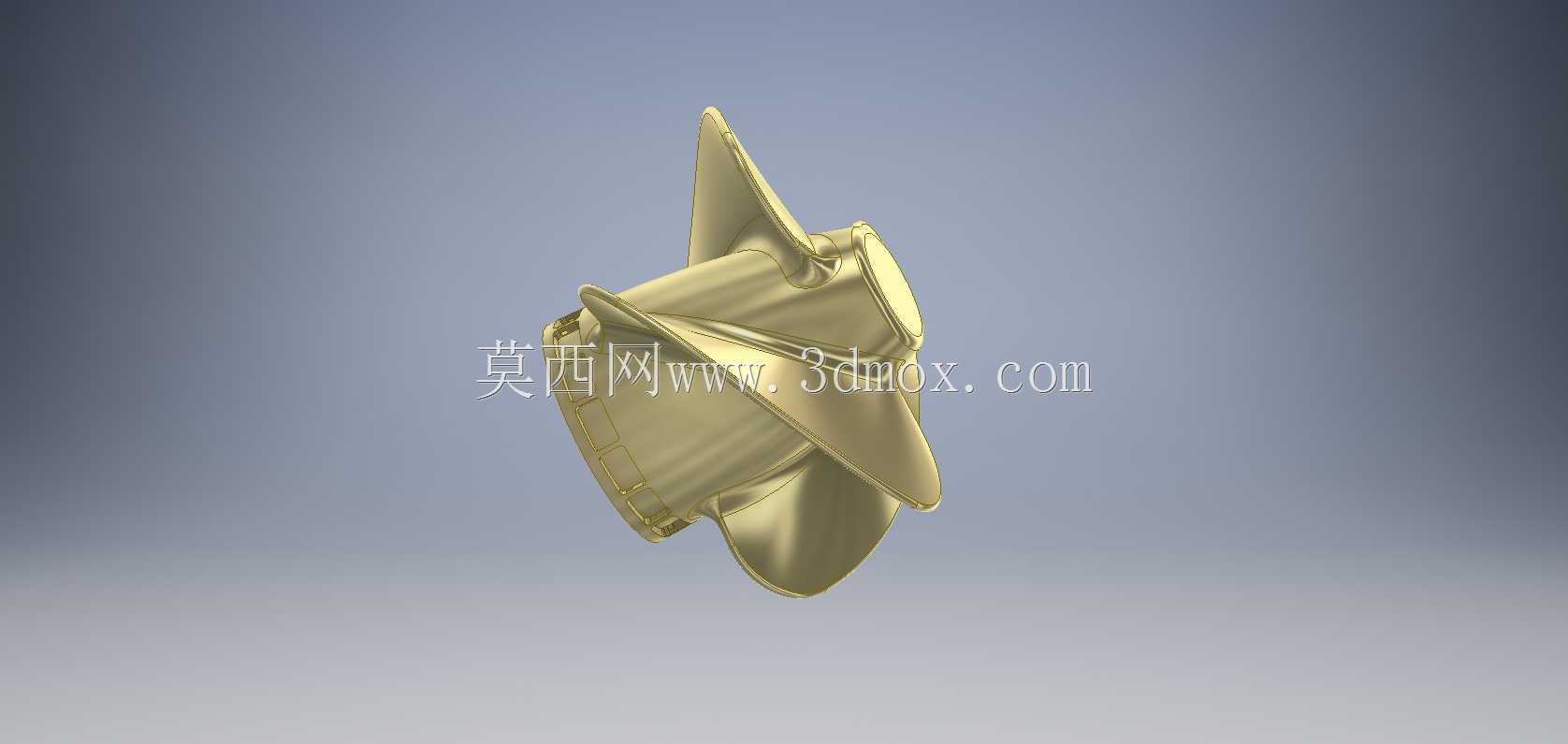

船用三叶螺旋桨推进部件结构设计

　　这款三叶式船用螺旋桨，核心应用场景集中在小型内河作业船、休闲游艇以及水下ROV探测设备的动力输出端，作为动力系统最终的执行部件，它的作用是将主机传递过来的旋转扭矩转化为轴向推进力，克服船体航行过程中的水阻，推动载体完成前进、转向等动作。从结构设计逻辑来看，三叶布局的选型本身就兼顾了推进效率与运行平稳性，相比两叶桨，它在同等转速下的推力输出更线性，动平衡余量更充足，高速转动时产生的水动力振动更小，能有效降低轴系的疲劳载荷，也能减少航行过程中的水下噪音，对于需要静音作业的水下探测设备来说，这个特性尤为重要。

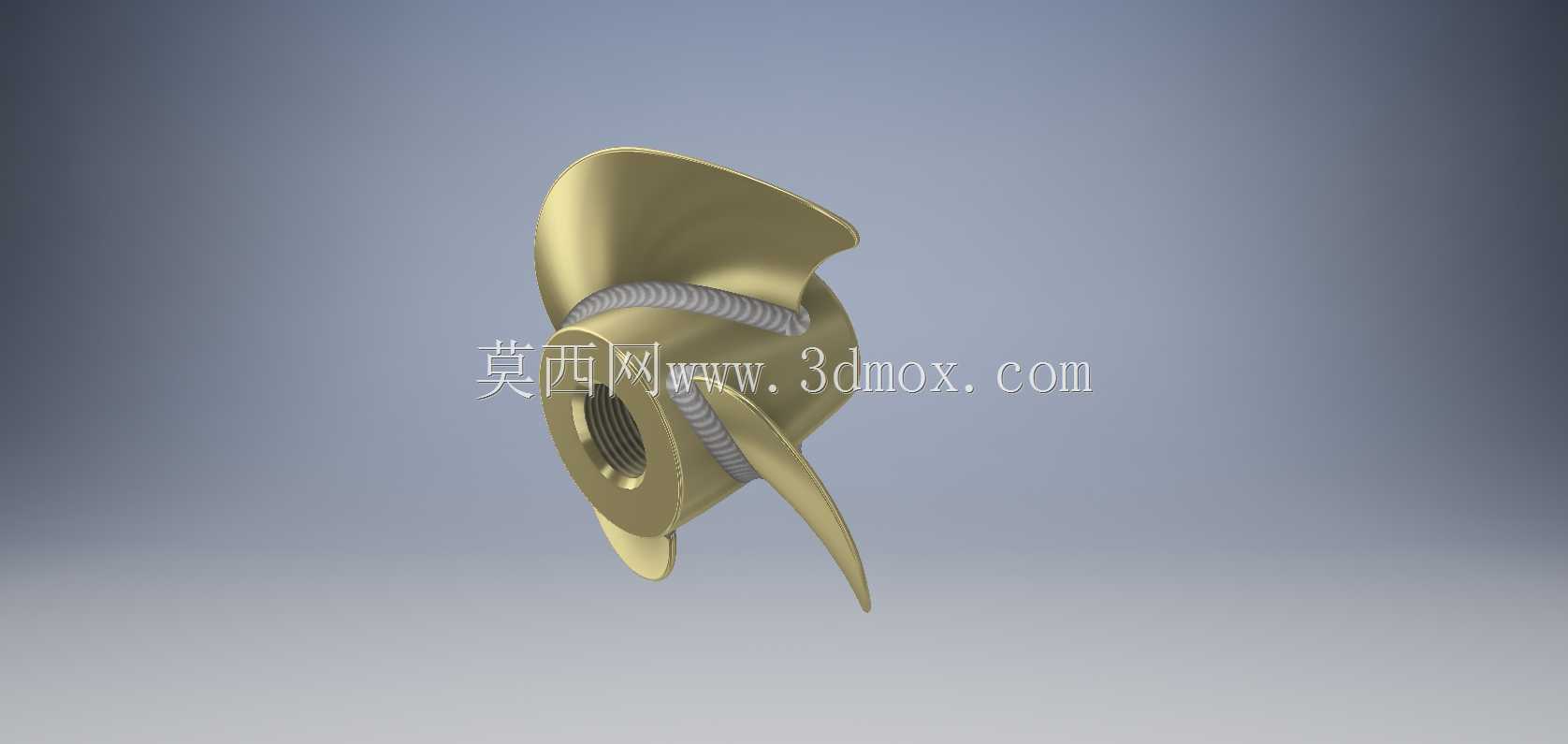

　　桨叶的曲面采用了变螺距设计，从叶根到叶梢的螺距角逐步过渡，这种设计可以让桨叶不同半径位置的水流攻角保持在合理区间，避免叶梢位置出现空泡现象，减少空泡对桨叶表面的气蚀损伤，延长部件的水下服役周期。叶根位置做了加厚过渡处理，和中心轮毂的衔接处采用大圆角顺滑过渡，避免应力集中，因为螺旋桨工作时叶根位置承受的弯曲力矩最大，尤其是在主机急加速、紧急换向的工况下，扭矩瞬间波动会给叶根带来很大的冲击载荷，加厚过渡的结构能大幅提升结构强度，降低断裂风险。中心轮毂内部设计有内螺纹安装接口，和传动轴的连接采用螺纹锁紧的方式，安装时可以直接旋入配套的输出轴端，配合止动垫片就能完成轴向固定，安装边界上，轮毂的内螺纹规格需要和输出轴端的外螺纹完全匹配，安装后桨叶的端面跳动量需要控制在0.1mm以内，避免转动时出现偏摆导致轴系磨损。桨叶的外形轮廓做了导边圆弧修型，随边位置做了薄化处理，导边的圆弧过渡可以减少水流切入时的阻力，随边薄化能让水流更顺畅地离开桨叶表面，减少尾流涡流带来的能量损耗。

　　从实际使用的角度来说，这款螺旋桨的尺寸适配中小功率的船用动力单元，整体外径尺寸适配吃水深度0.5米以上的小型船体，安装时需要保证桨叶和船体底板、舵叶之间留有足够的间隙，避免转动时剐蹭船体结构，同时也要保证桨叶完全浸没在水面以下，防止高速转动时吸入空气导致推力下降、出现打空的情况。在建模过程中，桨叶的曲面构建需要严格按照水动力计算的截面线来放样，每个半径位置的翼型截面都要保证顺滑衔接，曲面的G2连续性是建模的关键控制点，如果曲面出现折角或者不光顺的位置，实际工作时就会在该位置产生紊流，不仅会降低推进效率，还会诱发额外的振动。

　　轮毂部分的内螺纹需要和安装轴做同轴度约束，同轴度公差需要控制在0.05mm以内，否则安装后会出现动平衡超差的问题，长时间运行会导致轴承磨损、密封件渗漏。另外桨叶的表面粗糙度也有明确要求，工作面需要做抛光处理，降低水流摩擦阻力，非工作面的粗糙度可以适当放宽，但也不能有明显的凸起或者凹坑，避免附着水生生物或者杂物影响动平衡。这款螺旋桨的材质选型一般偏向铸造铜合金或者高强度工程塑料，铜合金的强度高、抗气蚀性能好，适合长期在海水环境下使用，工程塑料材质重量轻、成本低，适合小型休闲艇或者浅水作业的设备使用，不同材质的选型在建模时需要考虑对应的加工余量，铸造件需要预留表面处理的加工余量，塑料件需要考虑注塑成型的拔模斜度。
