船用普通货物锚机绞盘结构设计

该绞盘配套5292载重吨普通货船使用，额定功率450Kw，主要布置于船舶主甲板艏部区域，承担船舶锚泊作业、系泊缆绳牵引的核心功能，是船舶甲板机械中保障停泊稳定性的关键设备。从实际作业场景来看，船舶靠离码头、锚地停泊时，需要通过该设备完成锚链的收放、系缆的绞拉作业，作业过程中需要承受锚链与缆绳的大拉力载荷，同时要适配甲板上浪、盐雾腐蚀的恶劣海洋作业环境，因此整体结构的强度冗余、传动可靠性都有较高的设计要求。

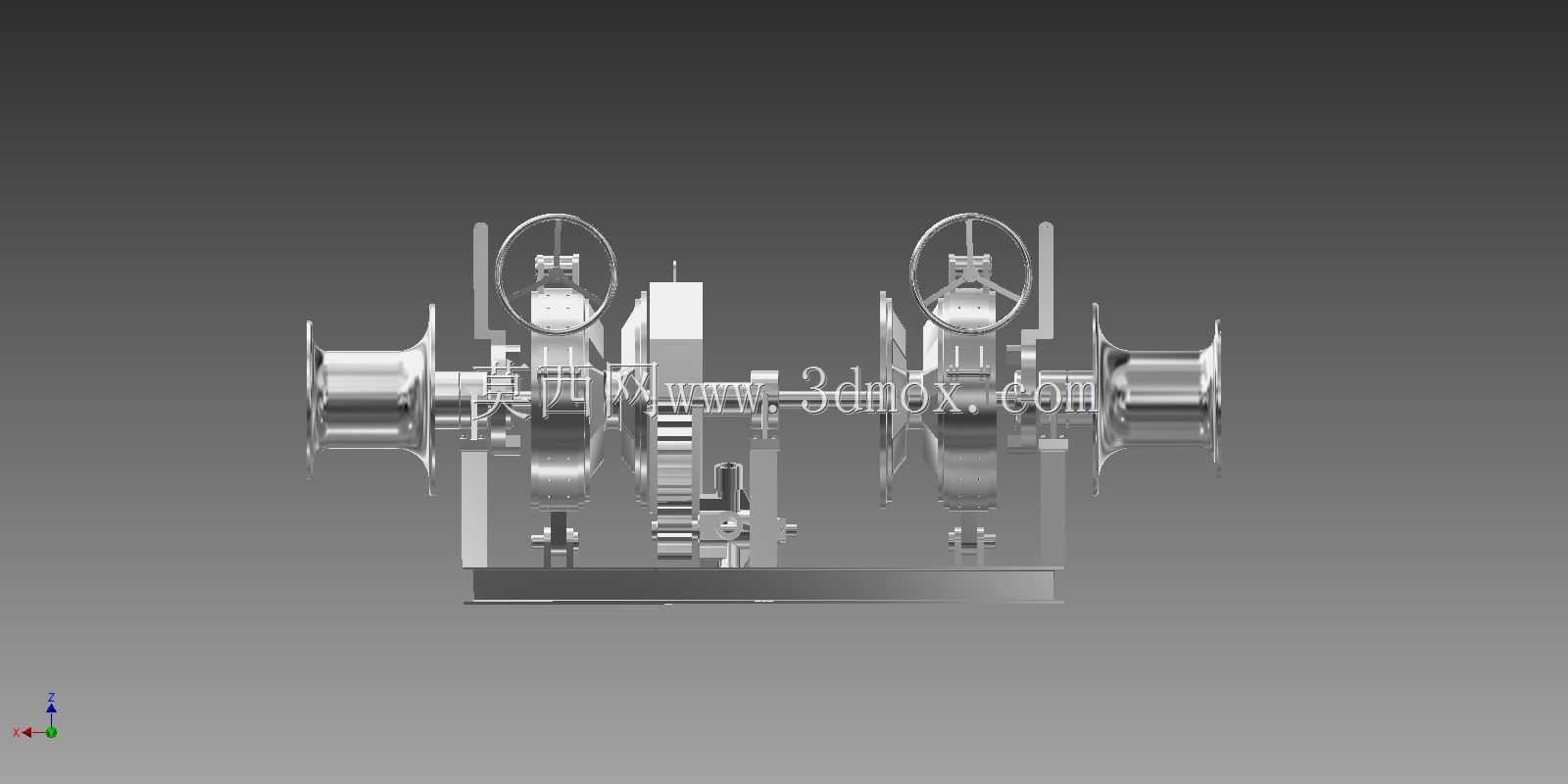

从结构设计思路来看，该设备采用双卷筒对称布局，两侧卷筒分别对应左右舷的锚链或缆绳作业位，中间集成齿轮传动组与手动操作手轮，既可以通过动力驱动完成大载荷的收放作业，也可以在动力失效时通过手动操作完成应急绞拉，满足船舶设备的冗余安全设计要求。传动部分采用渐开线圆柱齿轮组传动，齿轮模数根据额定牵引载荷计算选型，齿面做硬化处理以承受频繁启停的冲击载荷，传动箱体采用铸钢材质，既保证结构刚性，也能抵御海洋环境的腐蚀。卷筒部分采用带绳槽的筒体结构，绳槽的曲率半径匹配常用锚链与缆绳的直径，避免作业过程中缆绳或锚链出现乱绳、挤压磨损的问题，卷筒端部设置挡边，防止缆绳滑出卷筒引发作业事故。

安装边界方面，该设备的底座采用整体式焊接钢结构，底座上预留的安装螺栓孔位匹配标准船舶甲板的加强筋布局，安装时需要将底座与甲板下方的结构加强件焊接固定后再穿入螺栓锁紧，避免作业时的拉力对甲板结构造成局部变形。设备整体的重心高度经过优化，在满足传动结构布置的前提下尽可能降低重心高度，减少船舶横摇时设备产生的倾覆力矩，适配船舶航行时的摇摆工况。操作手轮的布置高度符合人体工程学要求，手动操作时操作人员站在甲板防滑区域即可完成操作，不需要额外垫高，操作位周边预留足够的安全操作空间，避免作业时被转动部件剐蹭。

功能特性上，该设备的双卷筒结构可以同时支持两侧的锚泊或系缆作业，也可以单独操作单侧卷筒完成单根缆绳的绞拉，传动系统设置有自锁机构，当停止动力输入时，卷筒可以自动锁止，避免锚链或缆绳受拉力反向滑动，保障作业安全。设备的润滑系统采用集中润滑设计，各个齿轮啮合点、轴承位置都预留有注油嘴，日常维护时不需要拆解设备即可完成润滑脂加注，降低船舶航行时的维护难度。外露的金属部件都做了多层防腐涂层处理，底层做喷砂除锈后喷涂环氧富锌底漆，中间层做云铁中间漆，面层喷涂耐紫外线的聚氨酯面漆，可以长期抵御盐雾、海水飞溅的腐蚀，延长设备在海洋环境下的使用寿命。

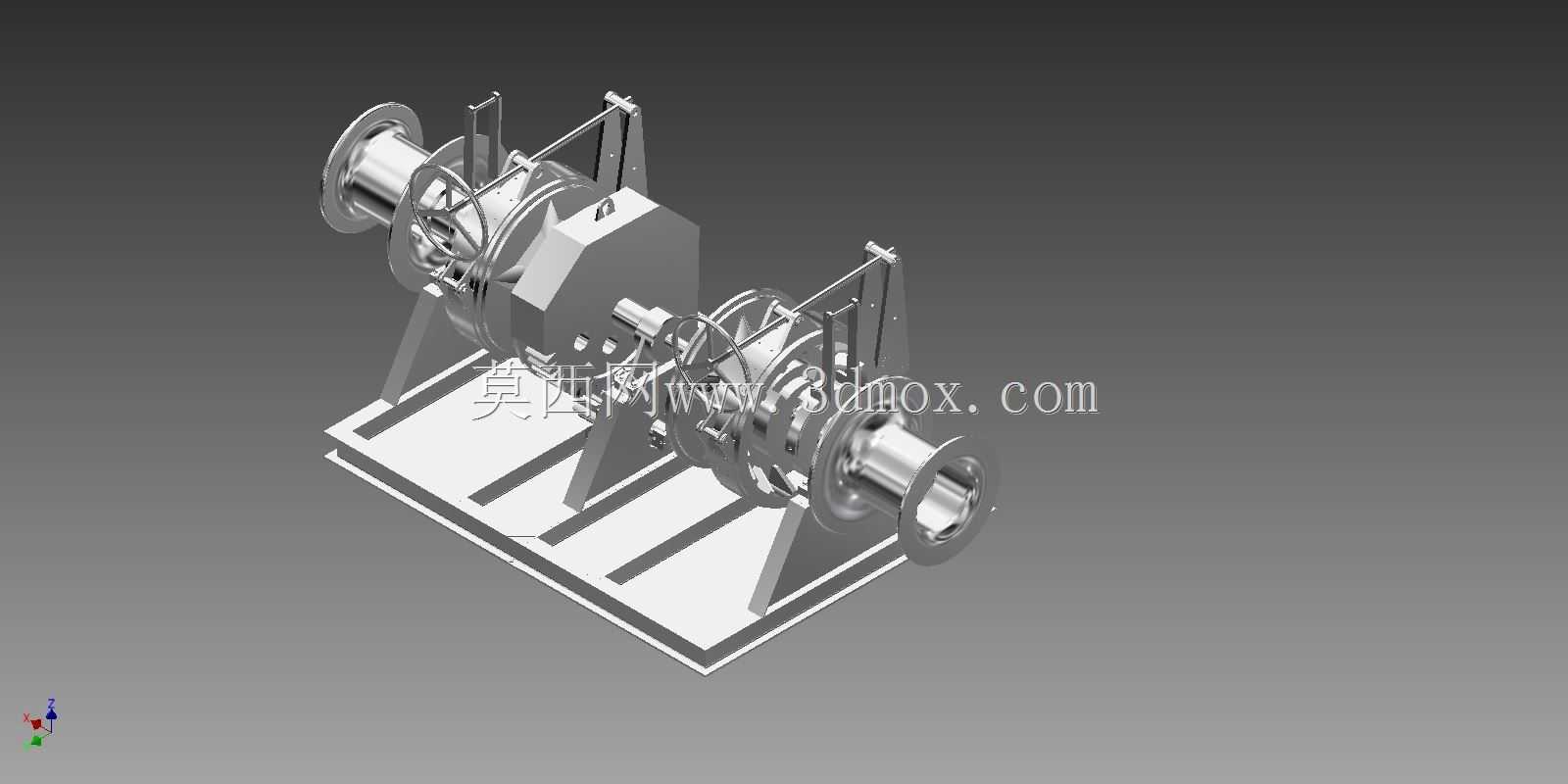

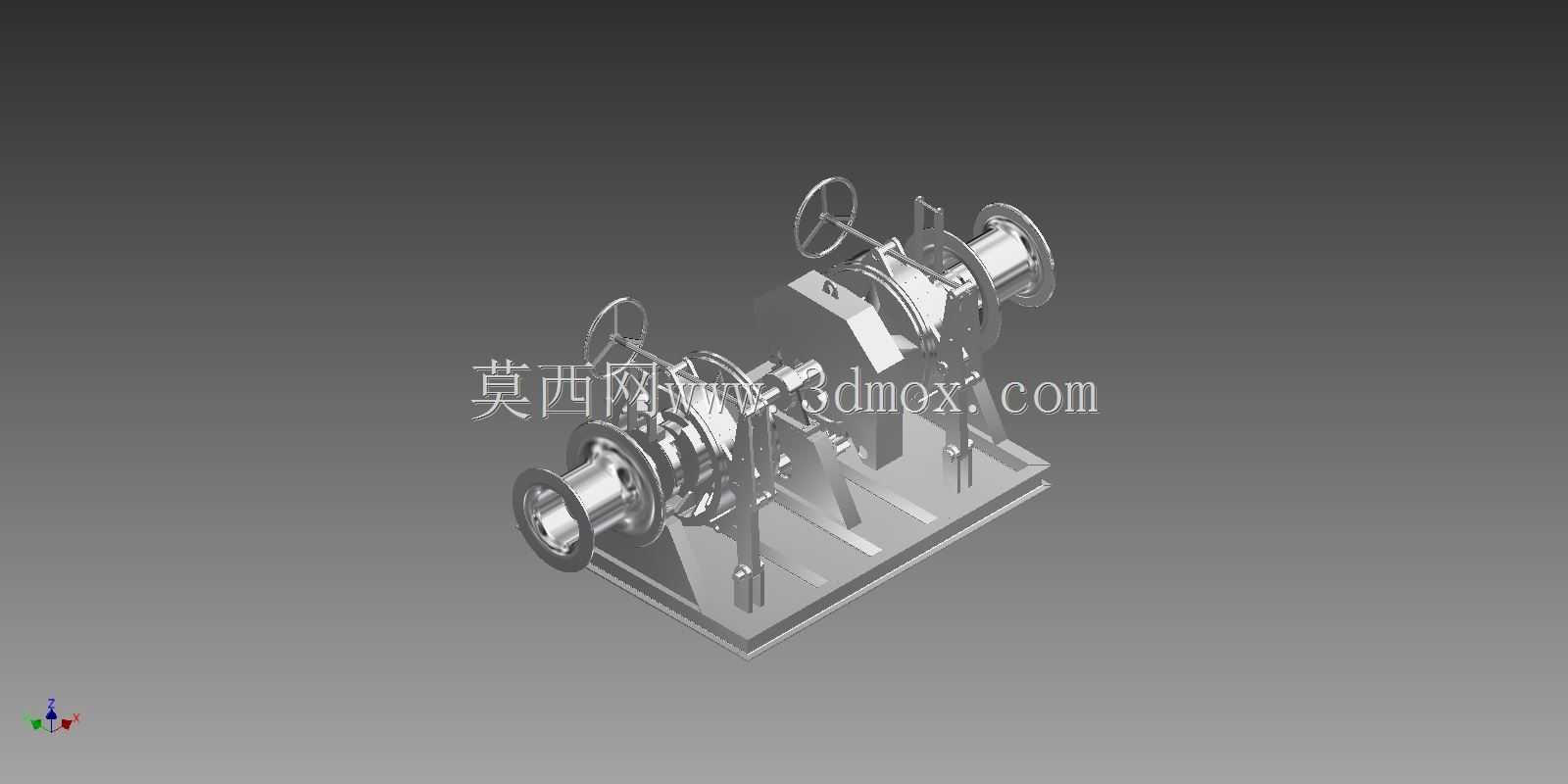

从三维建模的角度来看，该模型完整还原了设备的所有装配关系，齿轮的啮合间隙、卷筒与支架的配合公差、手轮与传动轴的连接结构都按照实际加工装配要求做了还原，既可以用于船舶甲板布置的方案校验，也可以作为结构受力分析的基础模型，帮助设计人员校核不同载荷下的结构变形量，优化底座与支架的板材厚度，在保证结构强度的前提下尽可能降低设备自重，减少对船舶载重能力的占用。建模过程中对各个运动部件做了运动副约束，可以模拟绞盘转动、齿轮传动的完整运动过程，方便设计人员验证传动路径是否存在干涉，检查手动操作时手轮的转动行程是否满足操作要求，避免实际加工装配后出现运动卡滞的问题。
