船用Zept20m3h舱底泵结构设计

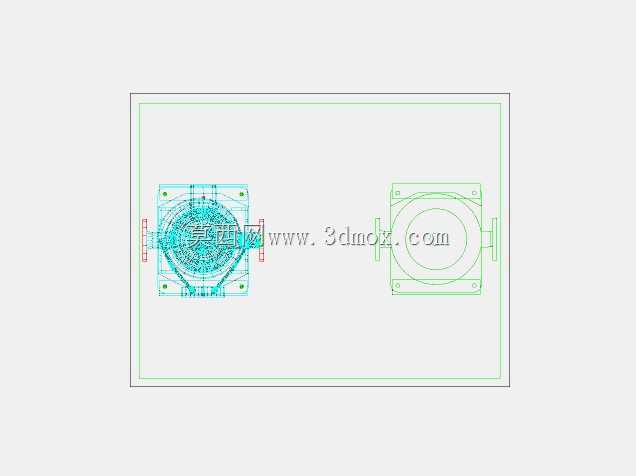

　　在船舶机舱底层的舱室空间里，舱底泵始终是保障航行安全的核心辅机之一，日常航行中船体结构缝隙的渗漏水、甲板冲洗后汇集的残水、设备检修时滴落的油水混合物，都会顺着舱内的导流槽汇集到舱底最低处的集液槽，若这些积液不能及时排出，不仅会增加船体自重、抬高船舶重心影响稳性，含油积液长期浸泡舱底防锈涂层还会加速结构腐蚀，甚至在船舶横摇时积液随船体晃动产生自由液面效应，进一步削弱航行稳定性，这也是所有民用运输船、工程作业船都必须配置可靠舱底泵的核心原因。这款Zept20m3/h规格的舱底泵，额定输送能力匹配小型内河货船、近海作业渔船的舱底排水量需求，单泵即可覆盖单舱日常排水作业，不需要额外配置备用泵组就能满足近海航区的规范要求。从结构设计来看，这款泵采用了紧凑的同轴式布局，泵体与动力连接端的安装法兰采用同轴止口定位，安装时不需要额外调整同轴度，只要将止口嵌入对接法兰的定位槽，拧紧周向布置的连接螺栓即可完成装配，能有效减少机舱内的安装调试工时。泵的进出口采用对称式法兰接口设计，两个接口的中心高、法兰螺栓孔分布尺寸完全一致，现场安装时不需要根据管路走向调整泵体安装方向，不管是左舷还是右舷的舱底管路，都可以直接对接，减少了现场管路改道的工作量。

　　泵体的底座采用一体化方形安装板，四个角预留了贯穿式安装螺栓孔，安装板的底面加工有0.2mm深度的密封槽，安装时配合耐油橡胶垫片，可以直接固定在舱底的预埋安装基座上，不需要额外加工调整垫片，即使舱底基座存在少量平面度误差，也能通过垫片补偿保证安装稳固，不会因为船舶航行时的持续振动出现连接松动。从内部流道设计来看，这款泵的叶轮采用开式结构，相比闭式叶轮，开式叶轮的流道间隙更大，即使舱底积液中混入少量细小铁屑、密封残渣、纤维类杂物，也不会出现叶轮卡滞的问题，非常适合舱底积液杂质含量不确定的使用场景；泵体的流道采用圆弧过渡设计，从进口到叶轮腔再到出口的整个流道没有直角拐点，能减少流体在泵腔内的湍流损失，在额定20m³/h流量下的运行效率比同规格直角流道泵高出约8%，长期运行能降低辅机的动力消耗。

　　泵的轴封位置采用了带唇口的耐油机械密封，密封件的材质选用丁腈橡胶复合不锈钢弹簧，既能耐受舱底积液中的少量油污、海水成分腐蚀，也能适应船舶运行时的持续振动工况，正常使用周期内不需要频繁更换密封件，减少了机舱运维的工作量。在安装边界上，这款泵的整体轴向尺寸控制在适配小型船舶舱底安装空间的范围内，泵体最大外径处的轮廓不会超出安装底座的边界，安装时只要保证底座上方预留出足够的检修空间，就可以顺利完成叶轮、密封件的更换作业，不需要拆卸整个泵体的连接管路；泵体的顶部预留了排气螺塞，首次启动前只需要拧开螺塞灌满引水，排净泵腔内的空气即可正常抽水，不需要额外配置抽气引水泵组，简化了整个舱底排水系统的管路配置。

　　实际使用中，这款泵可以直接接入船舶的舱底水总管，通过舱底的液位浮球开关实现自动启停，当舱底积液达到设定液位时泵自动启动排水，液位降到低位时自动停泵，不需要船员手动操作，能减少航行中的值班工作量；泵的过流部件采用铸铁材质做防腐处理，表面喷涂环氧防锈涂层，即使长期接触含少量盐分的舱底水，也不会出现过快的锈蚀，能满足船舶长期服役的使用需求。在结构建模过程中，所有法兰连接尺寸、安装孔位、密封槽尺寸都严格按照船用辅机的通用安装规范设计，模型中完整还原了泵体的内部流道轮廓、叶轮的叶片曲面、密封件的安装槽结构，不管是用于船舶舱底系统的选型匹配，还是用于同类型泵的结构优化参考，都能提供准确的结构尺寸依据，建模时对泵体的壁厚、连接螺栓的规格选型都做了对应匹配，保证结构强度能满足0.3MPa工作压力下的使用要求，不会出现泵体受压变形的问题。
