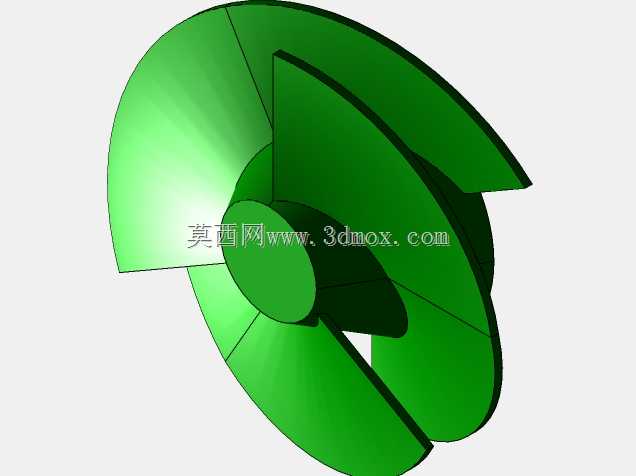

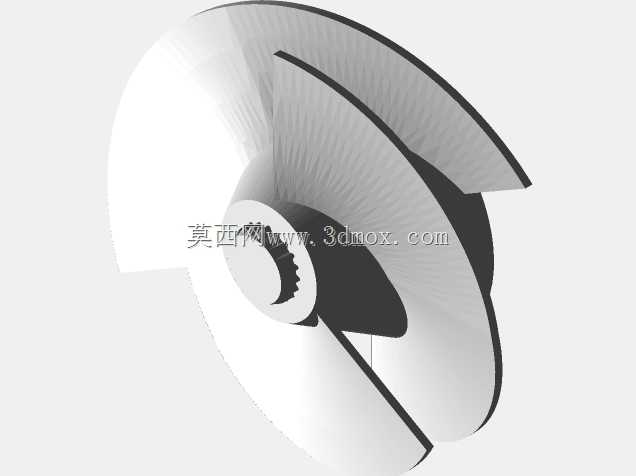

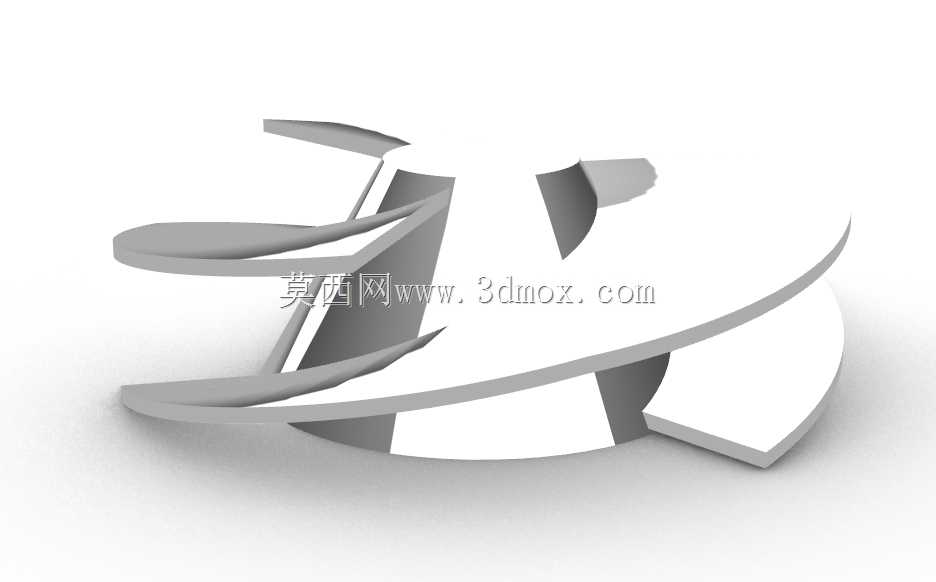

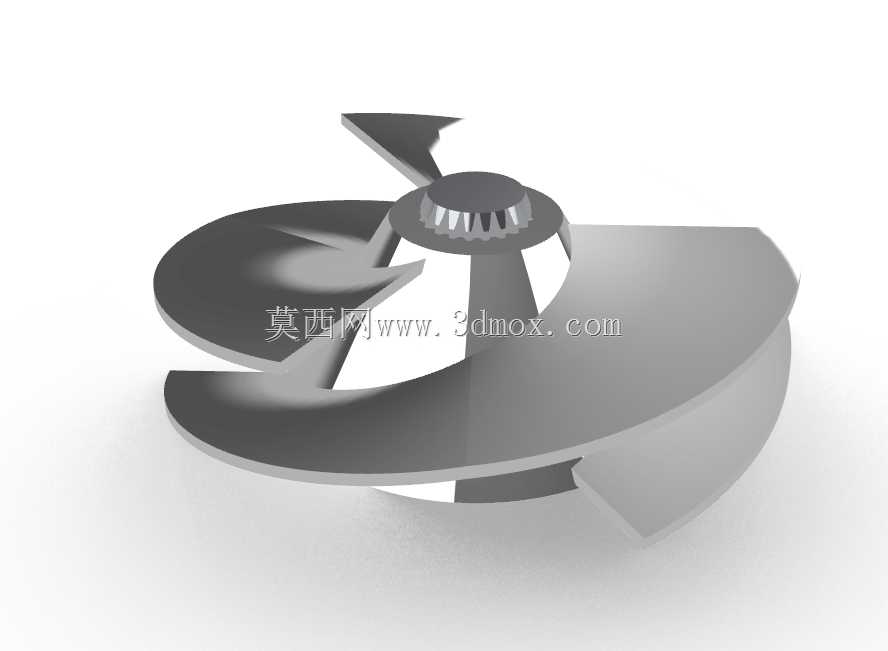

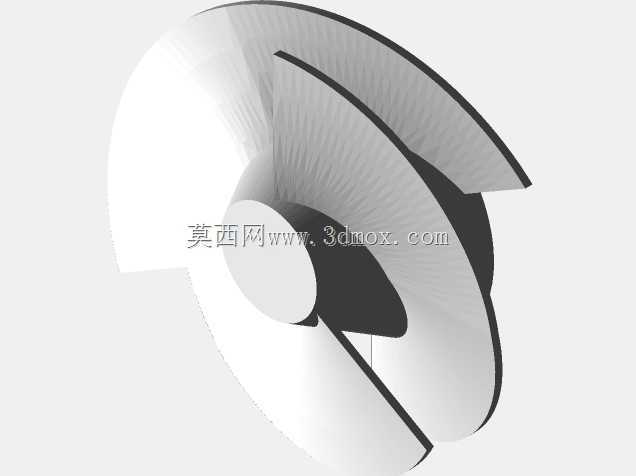

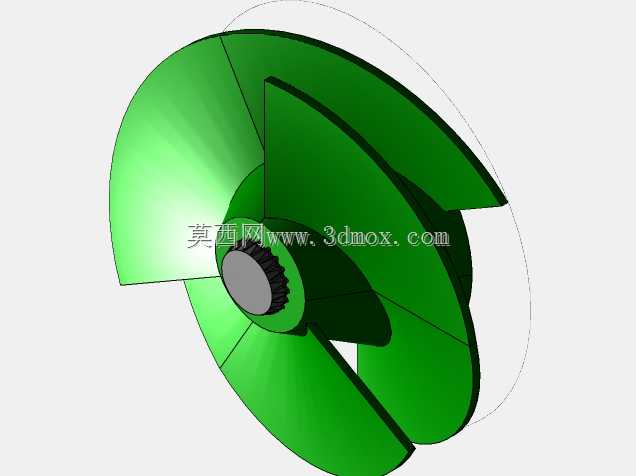

148毫米13-18英寸渐进螺距喷射艇叶轮结构

在小型高速船舶的喷水推进系统中，叶轮作为核心做功部件，直接决定了推进效率、空泡性能与整艇的航速表现，这款适配1英寸轴的喷射艇叶轮，针对13-18英寸级别的喷射泵做了渐进螺距的匹配设计，整体外径控制在148毫米，能够适配多数小型休闲喷射艇、近岸作业小艇的喷射泵安装腔体，不需要对原有泵壳做额外的扩腔或切削改造，替换安装的适配性较强。

从实际应用场景来看，这类叶轮主要服务于吃水较浅的内河、近岸浅水区作业小艇以及休闲钓鱼艇，相比传统外置螺旋桨，喷水推进的叶轮隐藏在泵腔内部，不会因为触碰水下礁石、浮木或者浅滩泥沙造成桨叶打损，也能避免螺旋桨外露对水上作业人员、水生生物造成的剐蹭伤害，在水深不足0.5米的浅滩区域依然能够稳定输出推力，这也是很多近岸作业小艇选择喷射推进方案的核心原因。

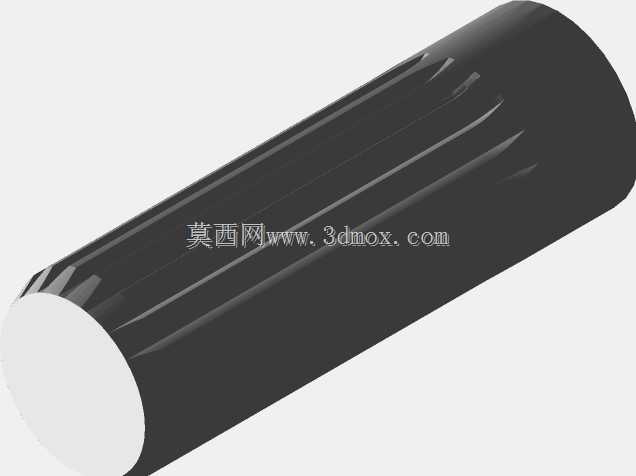

这款叶轮采用渐进螺距设计，和固定螺距叶轮相比，能够在叶轮进水端到出水端的流道里实现更平缓的水流加压过程，减少水流在叶轮流道内的紊流与冲击损失，有效降低高转速下的空泡发生概率，在发动机额定转速区间内能够保持更线性的推力输出，不会出现固定螺距叶轮常见的中高转速段推力爬升乏力的问题。叶轮的轮毂部分设计了标准花键结构，和1英寸直径的传动轴配合时，花键的齿形配合间隙控制在机械传动的合理公差范围内，既能够保证大扭矩输出下的传动可靠性，也方便后期维护时的拆卸更换，不需要使用专用的拉马工具就能完成叶轮的拆装作业。

在设计思路上，这款叶轮的叶片型线充分考虑了进水口的来流角度，叶片前缘做了圆滑的导圆处理，能够减少来流冲击叶片前缘造成的能量损失，叶片的厚度从根部到梢部逐渐递减，在保证叶片结构强度能够承受最高转速下离心力与水流冲击力的前提下，尽可能降低叶片自身的水阻，提升做功效率。叶片的出水边角度经过反复调整，和喷射泵的导叶体进水角度做了精准匹配，能够让叶轮甩出的高压水流平顺进入导叶体，减少水流在导叶段的旋转损失，把更多的水流动能转化为轴向推进力。

安装边界方面，这款叶轮的轴向定位尺寸和主流13-18英寸喷射泵的叶轮腔深度完全匹配，安装时只需要将叶轮的花键孔对准传动轴的花键段推入到位，锁紧轴端的固定螺母即可完成安装，不需要额外加装调整垫片来调整叶轮的轴向间隙，叶轮的外圆和泵壳内壁的间隙控制在合理范围内，既不会因为间隙过小造成叶轮和泵壳的刮擦，也不会因为间隙过大造成泵腔内部的水流回流损失，保证泵的整体容积效率。

从实际使用的工况适配来看，这款叶轮能够适配常规汽油动力、柴油动力的小型喷射艇，在发动机输出功率15-30马力的区间内都能保持较高的推进效率，针对经常在浅水区航行、容易吸入泥沙的使用场景，叶片的型线没有设计过多的复杂曲面凹陷，减少了泥沙在叶片表面附着的概率，日常使用后只需要用清水冲洗泵腔就能完成基础维护，不需要频繁拆解清理叶轮上的杂物附着。

在结构强度校核层面，叶轮的叶片根部和轮毂的连接位置做了大圆角过渡处理，有效降低了应力集中系数，在最高额定转速下，叶片根部的最大应力远低于常用铸造铝合金、不锈钢材质的许用应力值，即使在航行过程中吸入小颗粒的沙石，也不会轻易造成叶片崩缺或者断裂，能够满足长期高频次使用的可靠性要求。轮毂的内孔花键部分做了加长设计，和传动轴的配合长度足够，在大扭矩输出时花键齿面的接触应力分布更均匀，不会出现局部齿面压溃的问题，传动的可靠性相比短花键结构有明显提升。
