低通道多通路集成式异形排水法兰结构

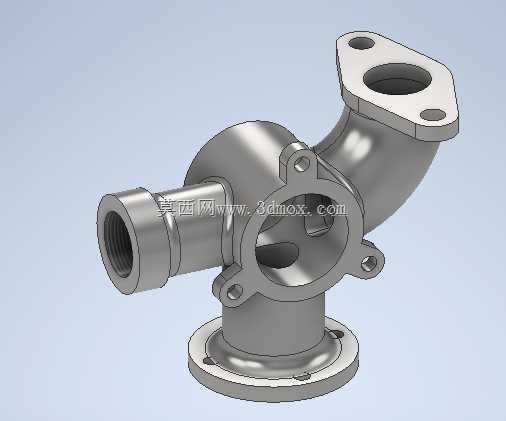

　　在紧凑型工业管路布局、受限空间给排水改造以及小流量工业化学品输送场景中，常规直通式法兰往往受限于安装空间、接口朝向匹配度不足的问题，无法同时满足多支路流体汇流、转向以及固定安装的需求，这款异形多通路法兰正是针对这类低通道区域的特殊工况开发的集成式管路连接件。从结构设计逻辑来看，该法兰摒弃了传统法兰单一接口、平面对接的思路，将三个不同朝向、不同接口形式的管路通路集成在同一个铸造型本体上，底部采用圆形平法兰结构作为主固定端，法兰盘上预留均匀分布的螺栓沉孔，安装时可直接与立式管路的上端法兰面对接，沉孔设计能够让螺栓头部完全没入法兰盘表面，避免突出的螺栓结构与周边狭小空间内的其他设备产生干涉，底部法兰与本体衔接处做了圆弧过渡处理，既能够降低流体在转向处的局部阻力，也能减少铸造应力集中的问题，提升整体结构的承压能力。

　　本体侧方伸出的水平外螺纹接口，可直接与带内螺纹的金属硬管或者软管接头旋接，无需额外加装转接头，接口根部设计了加厚的凸台结构，能够承受管路安装时的扭转力矩，避免接口与本体衔接处出现开裂风险；斜向上延伸的弯管接口端部采用菱形两孔法兰面，这种非对称的法兰面设计专门适配空间受限的斜向管路对接场景，两个安装孔的中心距经过匹配计算，可直接与对应规格的弯管端面对接，无需额外调整管路角度，弯管段的曲率半径经过流体仿真优化，能够让流体在斜向转向时保持平稳的流态，减少紊流带来的管路振动与噪音。

　　本体中部预留的大口径侧向敞口结构，可作为检修口或者备用支路接口，敞口周边设置了三个带安装孔的凸耳，日常使用时可通过端盖将敞口密封，需要清理管路内部杂质、加装流量检测元件或者拓展支路时，只需拆卸端盖即可操作，无需将整个法兰从管路上拆解，大幅降低后期维护的工作量。从安装边界来看，该法兰的整体外轮廓尺寸经过紧凑化设计，底部主法兰的外径、水平接口的伸出长度、斜向弯管的抬高高度都控制在极小的范围内，能够适配安装净空高度不足、横向操作空间有限的低通道区域，比如设备夹层内的排水管路、化工生产装置缝隙间的化学品分配管路、船舶舱室内的紧凑型给排水系统等场景，安装时不需要对周边原有结构进行大规模切割改造，只需匹配对应接口的管路规格即可完成装配。

　　在功能特性上，这款集成式法兰替代了传统管路布局中需要多个直通法兰、弯头、三通拼接才能实现的多通路转向功能，减少了管路对接的密封点数量，从根源上降低了管路泄漏的概率，一体铸造的本体结构相比拼接式管路组件具备更好的结构强度，能够承受一定范围内的管路压力波动与水锤冲击，不同接口的尺寸匹配常规工业管路的通用规格，不需要定制特殊规格的转接头，能够直接适配现有标准管路体系。设计过程中针对不同通路的流体流向做了流道优化，所有流道的转角处都做了顺滑过渡，没有直角突变结构，既能够降低流体输送过程中的压损，也能避免杂质在流道转角处沉积堵塞，尤其是在输送含有少量固体颗粒的排水或者粘度较高的工业化学品时，顺滑的流道能够减少介质残留，降低管路堵塞的维护频率。
