墨水站管路用歧管安装固定支座

在工业喷墨印刷生产线的墨水供给站单元中，管路排布的稳定性直接决定了供墨压力的一致性，这类水管接头歧管支架，正是为解决多管路汇流位置的固定需求设计的专用安装构件。实际现场调试中，墨水站的供墨支管往往需要从主路分流到不同颜色的墨路系统，接头位置如果仅靠管路自身受力，长期运行下的流体脉动、设备启停振动很容易造成接头松动漏液，甚至引发墨路压力波动导致印刷断墨、偏色等质量问题，这款支架的核心作用就是承载多组接头歧管块，将管路接头的受力完全转移到安装基体上，彻底消除接头部位的额外载荷。

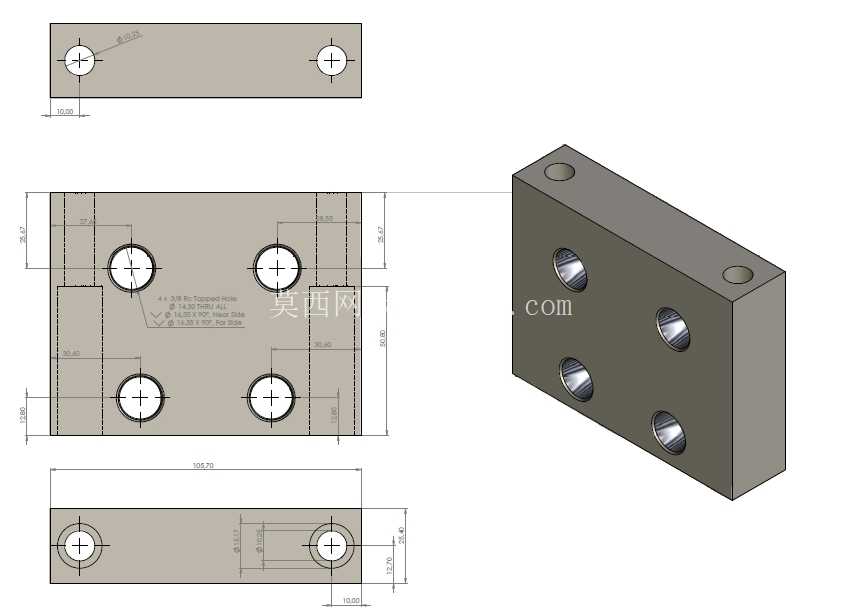

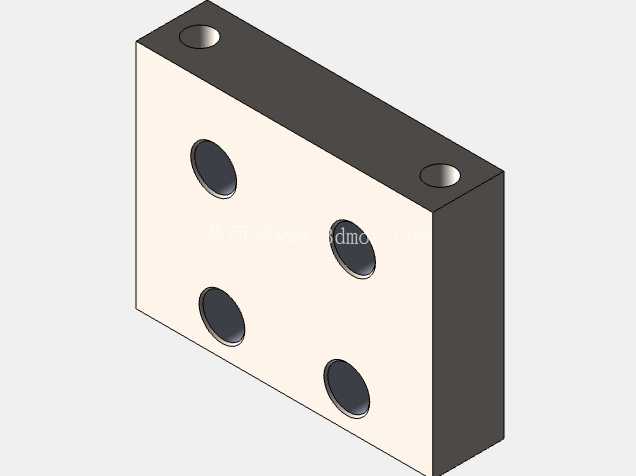

从结构设计逻辑来看，这款支架采用整体式矩形块结构，没有多余的减重或装饰结构，完全以安装可靠性为核心目标。主体安装面设置了四个呈矩形阵列分布的通孔，用于穿设紧固件将歧管块锁紧固定在支架上，孔位的同轴度、孔距公差严格控制在装配允许范围内，避免装配时出现螺栓别劲、歧管块安装面贴合不严的问题。支架本体的两个端部各设置一个沉头安装孔，用于将整个支架组件固定在墨水站的安装墙板或机架型材上，沉孔结构可以让螺栓头部完全埋入支架本体内部，不会突出表面干涉周边管路排布，同时两个安装孔的跨距经过核算，足以覆盖歧管块的整体长度，保证固定后支架不会出现悬臂翘曲的情况。

尺寸设计上，支架的整体厚度经过受力校核，既要满足四个歧管安装孔的螺纹啮合长度要求，又要控制整体重量避免安装后对机架造成额外负载，同时厚度方向的尺寸也预留了接头安装后的避让空间，不会让接头尾部的管路弯折半径过小造成流道阻力增大。支架的各安装面都做了平面度处理，和歧管块贴合的表面粗糙度控制在合理范围，既保证装配后贴合紧密无间隙，避免长期使用后积液藏污，又不会过度提高加工成本。端部的两个安装孔位置距离支架边缘预留了足够的边距，防止螺栓锁紧时出现边缘开裂的问题，同时孔位的中心高和墨水站整体的管路排布高度匹配，保证接入的水管可以顺直排布，减少不必要的弯折。

实际应用中，这类支架除了墨水站场景，也可适配其他小流量流体管路的汇流接头固定，比如小型冷却循环水系统、药剂加注管路的歧管固定场景。设计时没有采用复杂的焊接或拼接结构，整体为单块机加工成型，消除了拼接结构的焊缝应力、装配间隙等隐患，长期在有少量墨水溅射、潮湿的工况下使用也不容易出现锈蚀变形。四个歧管固定孔的位置对应常规快插水管接头的安装孔距，不需要额外加工转接板就可以直接适配标准规格的歧管块，大幅降低现场安装的配做工作量。支架的边角都做了小倒角处理，避免安装时划伤操作人员或划破管路外壁，细节处理完全符合工业设备的装配安全要求。

从安装边界来看，支架固定后整体突出安装基面的尺寸较小，不会占用过多的墨水站内部安装空间，周边预留的管路操作空间足够，后期维护时拆卸接头、更换密封件都不需要拆除整个支架，只需要松开歧管块的固定螺栓即可完成操作。整体结构没有易损部件，只要安装时按照要求的扭矩锁紧螺栓，基本可以实现全生命周期免维护，不会因为支架失效造成管路故障。
