五叶式流体传动螺旋桨结构设计

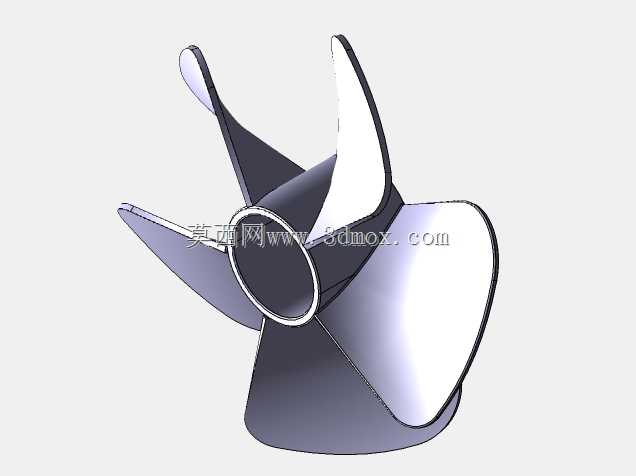

在流体输送与动力推进类设备的结构设计中，螺旋桨叶片是直接决定能量转换效率的核心执行部件，这类部件的曲面成型精度、叶型分布逻辑、安装配合公差，会直接影响整套设备在额定工况下的运行稳定性与能耗表现。不同于常规冲压成型的薄叶片结构，本次设计的五叶式螺旋桨采用等强度变截面曲面构型，从叶根到叶梢的截面厚度按照流体载荷分布规律做连续渐变处理，叶根位置保留足够的结构厚度来承接转轴传递的扭矩，避免高速旋转时叶根位置出现应力集中导致的疲劳断裂，叶梢位置做薄化收边处理，减少流体切割过程中的涡流损耗，降低运行过程中的流体噪音与振动传递。

从实际应用场景来看，这类螺旋桨结构可适配多类工业设备的动力传输需求：在流体管路输送系统中，可作为阀类组件内的导流增压部件，调整管路内流体的流向与流速，降低阀件通流位置的局部阻力损失；在中小型船舶推进系统中，可作为舷外机的推进叶轮，将转轴输出的旋转扭矩转化为流体轴向推力，推动载具行进；在搅拌类工业设备中，可作为搅拌叶轮适配低粘度流体的混合工况，推动槽体内流体形成稳定的轴向循环流场，避免物料分层沉积。

设计过程中首先要明确安装边界的约束条件，桨叶中心的安装轴孔采用基孔制配合公差设计，孔壁预留键槽安装位，可通过平键与动力输出轴实现周向固定，轴孔端面设计有定位止口，安装时可与轴肩端面贴合实现轴向定位，不需要额外设计复杂的锁紧结构就能保证高速旋转下的同轴度，避免因偏心产生的动不平衡问题。五片叶片沿轮毂周向做等角度均匀分布，相邻叶片的夹角误差控制在极小范围内，保证每一片叶片在旋转过程中承受的流体载荷均匀分布，降低转轴承受的交变载荷，延长支撑轴承的使用寿命。

叶型的曲面设计完全基于流体力学的载荷分布逻辑，叶片的迎流角度从叶根到叶梢做连续变化，适配不同旋转半径位置的线速度差异，让整个叶片工作面的流体压力分布更均匀，避免局部位置出现气蚀或者载荷过载的问题。叶片与轮毂的连接位置做大圆弧过渡处理，消除结构直角带来的应力集中点，即使在满负载工况下长期运行，连接位置的结构应力也能控制在材料许用应力范围内，不需要额外做加强筋结构就能满足强度要求，同时减少了曲面位置的凸起结构，降低流体经过时的阻力损耗。

从安装适配性来看，这类螺旋桨的轮毂外径、叶片展开直径、轴向安装尺寸都可以根据配套设备的腔体尺寸做参数化调整，不需要重新构建整体曲面逻辑，只需要调整叶型的缩放比例与轴孔的配合尺寸，就能快速适配不同功率等级的动力输出轴，适配不同通径的管路或者不同推力等级的推进需求。在三维建模过程中，曲面构建采用连续曲率的放样逻辑，保证整个叶片工作面与背面的曲面光滑过渡，没有折线或者曲率突变的位置，后续不管是采用五轴铣削加工、铸造还是3D打印工艺，都能直接提取曲面数据生成加工路径，不需要额外做曲面修补工作。

实际选型匹配过程中，需要根据设备的额定转速、设计流量或者推力要求，调整叶片的数量与螺距参数，五叶结构相比三叶、四叶结构，在相同转速下的流体输出更平稳，振动幅度更小，适合对运行噪音、振动控制有较高要求的工况场景，比如民用船舶的推进系统、对噪音敏感的实验室搅拌设备、精密流体输送管路的增压组件等。叶片的曲面粗糙度要求也需要根据应用场景调整，在流体输送场景下，工作面的粗糙度越低，流体摩擦损耗越小，能量转换效率越高，设计时预留的加工余量可以满足后续抛光或者涂层处理的需求。

考虑到长期运行的磨损问题，叶片的前缘位置做了加厚处理，应对流体中夹杂的微小固体颗粒的冲刷磨损，延长部件的更换周期，降低设备的维护成本。轮毂的轴向长度经过优化设计，既保证与输出轴有足够的配合接触面积，避免运行过程中出现轴孔松动，又不会占用过多的安装空间，让整套动力组件的结构更紧凑。
