内燃机活塞缸用曲柄滑块传动结构

　　在往复式内燃机的核心传动链路里，曲柄滑块结构是实现动力形式转换的核心执行单元，这套结构的设计合理性直接决定了内燃机的动力输出平顺性、机械效率与整机运行寿命。日常接触的车用汽油机、小型通用柴油机、甚至部分固定式动力机组的活塞缸总成内，都能看到这类结构的成熟应用，它承担着把活塞往复直线运动的爆压动能转换为曲轴旋转扭矩的核心作用，反过来在启动阶段，也能把启动电机输出的旋转运动转换为活塞的往复压气动作，完成气缸内的混合气压缩流程。

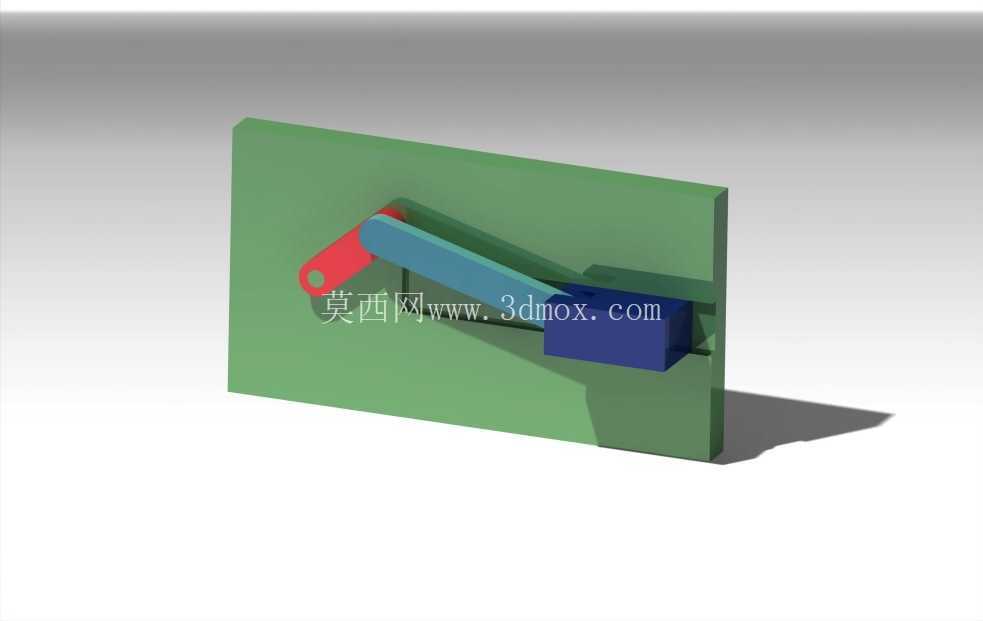

　　从实际功能特性来看，这套结构的运动逻辑完全围绕低摩擦、高刚性的传动需求设计：曲柄端做定轴回转运动，通过连杆把回转力矩传递给滑块端，滑块被约束在固定的直线导路内，仅能沿气缸轴线方向做往复直线运动，整个运动副的间隙控制是设计阶段的核心要点——曲柄与连杆的铰接处、连杆与滑块的铰接处都需要预留合理的配合间隙，既要保证高温工况下零件热膨胀后不会出现卡滞，也要避免间隙过大带来的传动冲击与异响。导路部分的结构设计直接和气缸体集成，不需要额外加装独立的导向支撑件，能最大程度压缩整机的轴向安装尺寸，这也是为什么小排量动力单元普遍采用这类集成式导路设计的核心原因。

　　做三维结构设计的时候，首先要确定的是曲柄的回转半径，这个参数直接决定了滑块的行程长度，也就是内燃机的活塞行程，行程和缸径的匹配关系会直接影响整机的压缩比与动力输出特性，比如高转机型会采用偏小的行程缸径比，低扭机型则会适当加大曲柄回转半径拉长行程。连杆的长度设计需要兼顾传动角的变化范围，传动角过小会导致滑块侧推力急剧增大，加剧导路部分的磨损，所以常规设计里连杆长度一般取曲柄回转半径的3到4倍，保证整个运动循环里最小传动角不低于许用值，降低运转过程中的侧向分力。滑块部分的外形完全匹配气缸内壁的截面形状，和连杆铰接的销孔位置需要做偏心余量设计，抵消工作过程中活塞侧压带来的偏磨量，铰接销的润滑通道要和缸体的主油道连通，保证高速运转时铰接位置能得到持续的压力润滑，避免干摩擦出现烧蚀故障。

　　从安装边界来看，这套结构的所有运动部件都被封装在气缸体与曲轴箱形成的封闭腔体内，曲柄的回转中心需要和曲轴的主轴颈轴线完全重合，安装时要保证曲柄的动平衡精度，不然高速回转时会产生明显的整机振动；滑块的运动轴线必须和气缸轴线完全同轴，偏差超过0.02mm就会出现活塞偏磨、拉缸的故障；连杆两端的铰接衬套需要提前做压装定位，保证铰接转动的灵活性没有卡滞点。实际装配过程中，需要手动盘动曲柄验证全行程的运动顺畅度，检查各个运动位置有没有干涉点，尤其是曲柄转到上下止点位置时，要确认连杆和缸体避让槽的间隙在安全范围内，避免运转过程中出现运动碰撞。

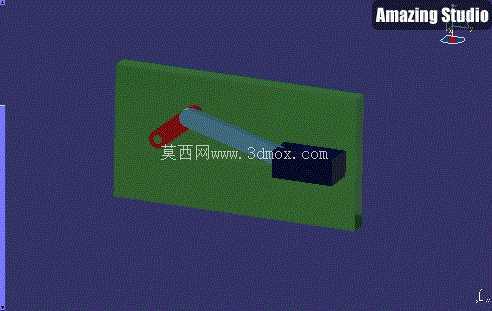

　　这类结构除了在内燃机领域应用之外，在部分冲压设备、往复式泵体里也有同源的设计逻辑，只是根据不同的工况需求调整了曲柄半径、连杆长度和滑块的受力结构，但核心的运动转换原理完全一致。做三维建模的时候，需要提前把各个运动部件的配合约束做准确，通过运动仿真验证全行程的运动轨迹，确认没有干涉之后再出工程图做加工，能大幅减少后续样机试制阶段的整改工作量。
