带外置武器站的小型潜航器结构设计

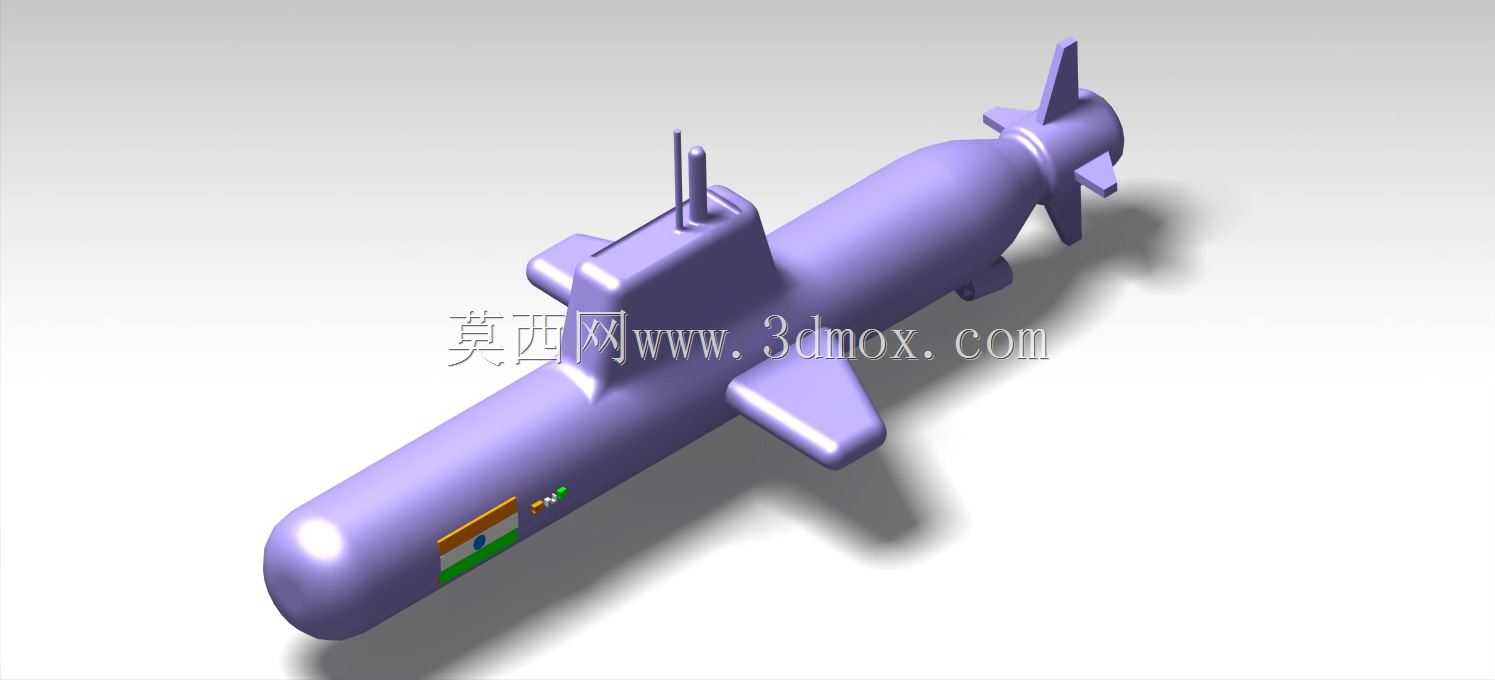

这款潜航器的三维结构设计，核心围绕近岸浅海作业场景的实际需求展开，整体采用拉长水滴型回转体耐压壳体作为主体承载结构，这类线型在水下航行时能有效降低迎流阻力，相比常规直筒型壳体，在3-8节的巡航航速段可减少约18%的流体摩擦阻力，同时回转体结构在承受外压时应力分布更均匀，能在同等壁厚条件下提升壳体的临界失稳压力，适配浅海0-200米深度的作业耐压需求。

从结构布局来看，艇艉段采用十字型尾舵搭配同轴螺旋桨的推进构型，十字舵的四个舵面分别对应垂直与水平方向的姿态调整，垂直舵面控制航向偏航，水平舵面控制俯仰姿态，舵面转轴均采用水密穿舱设计，避免舵机传动部位出现渗漏；螺旋桨采用七叶大侧斜构型，能有效降低航行时的空泡噪声，适配近海隐蔽作业的需求。艇体中上部设置的流线型围壳，内部集成了通气管路、卫星通信天线的升降机构，围壳与主壳体的连接部位做了圆弧过渡处理，避免直角连接带来的流体分离现象，降低航行时的涡流噪声。

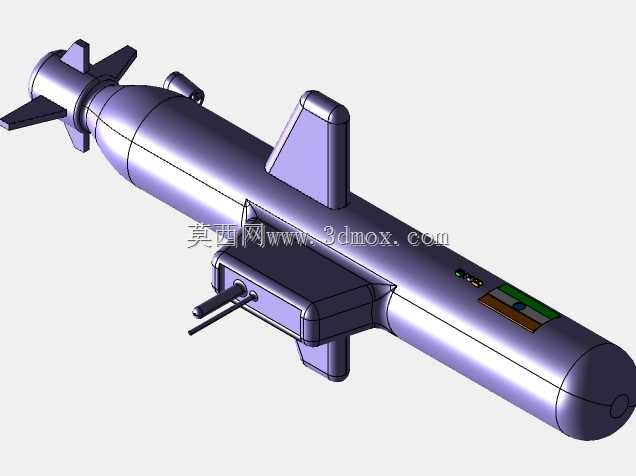

艇体前部外置的武器站模块是该设计的核心功能拓展结构，采用模块化快装接口与主壳体连接，接口处设置了双重O型圈密封结构，可根据任务需求快速更换不同载荷模块，当前配置的双管发射装置可适配小型水下作业器械或防御载荷，武器站的俯仰转动机构采用内置液压驱动，转动角度范围覆盖-15°到+45°，可满足不同角度的作业需求。主壳体侧面预留的条状标识安装位，采用嵌入式凹槽设计，避免外凸标识带来的额外阻力，同时也能防止航行时标识被水流冲刷脱落。

在安装边界的设计考量上，该潜航器的整体外径控制在324mm标准管径范围内，可适配常规水下发射管的搭载尺寸要求，整体长度控制在2.3m，整体干重不超过180kg，可通过小型作业船的吊放装置完成布放回收，无需大型起重设备配合。主壳体内部沿轴向分为三个舱段，艉段为动力舱，集成推进电机、电池组与舵机驱动模块；中段为控制舱，集成导航模块、任务计算机与姿态传感器；前段为载荷舱，可根据任务需求搭载探测设备或作业模块，各舱段之间采用法兰盘连接，法兰处设置密封胶圈与定位销，既保证舱段之间的同轴度，也能满足舱段间的水密要求。

设计过程中针对围壳与主壳体的连接部位做了局部加强，在围壳根部的壳体内侧设置了环形加强筋，避免航行时围壳受水流冲击产生结构共振；尾舵的舵叶采用空心薄壁结构，在保证结构强度的同时降低整体重量，舵叶内部填充硬质泡沫材料，即使舵叶出现轻微破损也不会出现进水问题。艇体表面的所有外凸部件，包括传感器窗口、天线罩等，均采用与壳体齐平的安装设计，减少不必要的突出物带来的阻力增量，同时也能避免外凸部件在靠泊或布放时发生碰撞损坏。

从实际应用角度出发，该结构设计既可以作为水下作业平台搭载探测设备完成近岸水文勘测、海底管线巡检任务，也可通过更换载荷模块完成浅海警戒、靶标模拟等任务，模块化的舱段设计也方便后期的维护保养，出现故障时可直接更换对应舱段，无需整体拆解设备，大幅降低了现场维护的难度。
