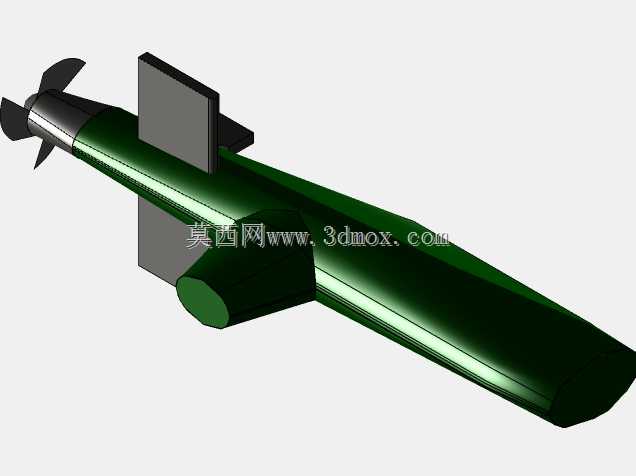

表面建模设计的潜艇外壳结构造型

在水下航行装备的结构设计环节，外壳作为直接承受海水压力、决定水动力性能的核心部件，其曲面造型的合理性直接影响装备的航行阻力、静音表现与结构可靠性。本次完成的潜艇外壳曲面建模，没有采用常规的实体拉伸拼接思路，而是全程依托表面建模逻辑搭建，从根源上规避了实体建模在大曲率连续曲面拼接时容易出现的面褶皱、曲率突变问题，更贴合水下装备外壳对曲面光顺度的严苛要求。

从实际应用场景来看，这类外壳结构既可以作为小型水下探测潜器的主体承载壳体，也能作为教学演示、原理验证阶段的缩比模型原型，适配水下装备研发初期的外形验证、水动力仿真前置建模需求。实际使用中，外壳需要为内部的动力模块、控制模块、探测模块提供密闭的安装空间，同时要保证外表面的流线连续性，减少航行过程中紊流的产生，降低航行阻力与流致振动带来的噪音影响。

设计过程中首先梳理了潜艇外壳的功能边界：艉部需要预留螺旋桨动力组件的安装接口，保证螺旋桨旋转平面与壳体轴线的垂直度公差匹配安装要求；壳体中部的水平舵、垂直舵安装位置，需要在曲面建模阶段就预留出舵面转轴的安装平面，避免后续装配时出现曲面与安装座贴合不严的问题；艏部的曲面过渡采用大曲率渐变设计，没有出现截面突变，保证水流可以顺着壳体表面平滑流向艉部，减少局部涡流的产生。整个壳体的曲面构建采用多截面放样配合曲面桥接的方式完成，每一段曲面的曲率连续性都调整到G2连续，相邻曲面拼接处没有明显的接痕，从建模层面保证了外壳表面的光顺度，后续如果要导入仿真软件做水动力分析，不需要再花费大量时间修补破面、调整曲面连续性。

从安装边界来看，建模时已经考虑了壳体内部的设备安装空间，壳体的内径预留了足够的余量，既可以容纳常规的动力电池组、控制电路板，也能为后续加装探测传感器、配重块留出调整空间；艉部的螺旋桨安装轴与壳体同轴，轴孔位置的曲面做了局部加厚处理，模拟实际生产中轴系安装位置的加强结构，避免轴系长期运转带来的局部结构变形；舵面与主体壳体的连接位置做了圆角过渡，既可以减少连接处的应力集中，也能降低水流在舵面根部产生的局部阻力。

不同于常规的实体建模方案，表面建模的思路可以更灵活地调整壳体的曲面造型，在方案迭代阶段，只需要调整对应的截面线、引导线参数，就能快速修改壳体的长宽比、艏部曲率、舵面安装位置，不需要重新进行实体切除、拼接操作，能够大幅缩短方案调整的时间。建模过程中没有添加过多的细节结构，核心聚焦在外壳主体的曲面连续性与安装接口的位置合理性上，后续使用者可以根据自身的设计需求，在这个外壳模型的基础上添加观察窗、传感器开口、吊环接口等附属结构，也可以基于这个曲面模型生成实体，做后续的结构强度仿真、壁厚优化等工作。

在实际的水下装备研发流程中，这类外壳曲面模型是后续所有结构设计的基础，外壳的曲面精度直接决定了后续模具加工、壳体成型的精度，如果曲面存在曲率突变、接痕等问题，加工出来的外壳在水下航行时就会产生额外的阻力与噪音，直接影响装备的使用性能。本次建模全程围绕水下航行的实际需求调整曲面参数，每一处曲面过渡都经过曲率检查，保证模型可以直接用于后续的仿真验证、3D打印缩比样件等环节，不需要使用者再做大量的曲面修复工作。
