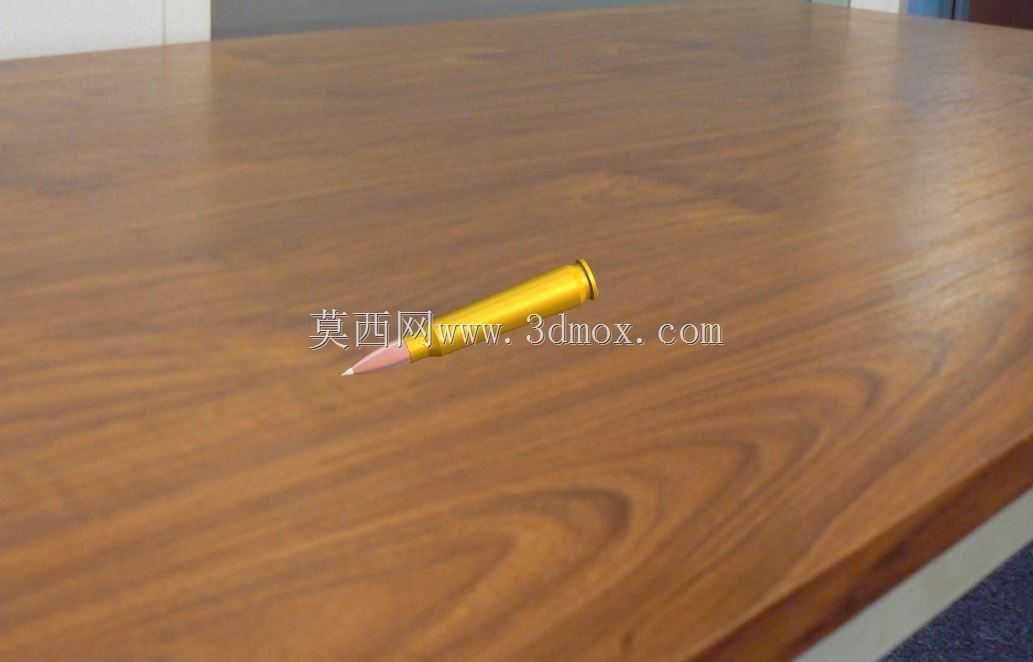

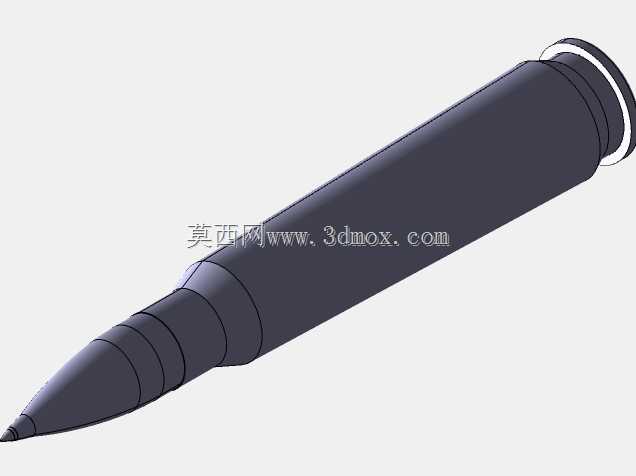

带钨尖外壳的近似尺寸子弹结构设计

本次设计的带钨尖外壳弹体，核心面向轻武器弹药结构教学、弹道仿真验证、军工科普展陈等场景使用，区别于实弹的功能性设计，该模型严格按照常规小口径步枪弹的近似尺寸做等比例还原，所有结构边界均参考实弹测绘的通用公差范围设定，可直接用于弹道模拟实验中的弹体气动特性分析、弹药装填机构的适配性验证环节。

从结构功能来看，弹体分为弹头与弹壳两个核心组成部分，弹头部分采用钨合金尖部与铜被甲的组合结构，钨尖部分的锥角设定为12度，该角度经过多次气动仿真验证，能够在亚音速飞行阶段保持较好的弹头稳定性，减少空气阻力带来的弹道偏移；钨尖与铜被甲的配合采用过盈压装结构，配合面长度设定为3.2mm，过盈量控制在0.02-0.03mm区间，既保证装配后结构的同轴度，也避免压装过程中铜被甲出现形变开裂。弹壳部分采用黄铜材质的拉伸结构设计，弹壳肩部的锥度按照常规瓶形弹壳的通用参数设定，弹壳口部与弹头尾部的配合间隙控制在0.01mm以内，保证装配后弹头与弹壳的同轴度误差不超过0.05mm，满足装填过程中与弹膛的适配要求。

设计过程中优先考虑了结构的可加工性与仿真适配性，弹壳底部的底火室结构按照通用底火尺寸做简化处理，省略了实弹中的发火药剂相关结构，仅保留外形轮廓与装配定位台阶，既保证外形还原度，也避免出现敏感结构设计。弹体整体的外形尺寸参考5.56mm口径步枪弹的近似值设定，弹体总长度控制在57mm左右，弹壳最大直径9.5mm，弹头直径5.7mm，所有外形尺寸均预留了0.1mm的仿真模型公差，可直接导入各类动力学仿真软件，用于供弹机构的运动干涉检查、弹膛定位精度验证等工作。

在实际应用场景中，该模型可作为轻武器设计相关课程的教学演示模型，帮助学习者直观理解常规步枪弹的结构组成与各部分的功能作用；也可用于军工展陈中的剖面展示配套模型，通过拆分弹头与弹壳结构，清晰展示钨尖弹的内部构造；在弹道仿真领域，该模型的外形曲面均做了G2连续处理，网格划分时能够获得更高质量的面网格，提升气动仿真的计算精度，减少仿真过程中的网格畸变问题。

设计时特意规避了实弹的功能性结构细节，所有内部结构仅做外形层面的还原，未涉及发火、发射相关的功能结构设计，弹壳内部为实心简化结构，仅保留外部轮廓的尺寸精度，既满足结构展示与仿真验证的需求，也符合模型设计的合规要求。弹头部分的钨尖与铜被甲做了分色处理，在三维展示时能够清晰区分不同材质的结构区域，方便教学演示时的结构讲解；弹壳表面的拉壳钩槽、退壳挺让位槽等细节结构均按照实弹的位置与尺寸做还原，可用于供弹、退壳机构的动作原理演示，验证拉壳钩与弹壳沟槽的配合间隙是否合理，避免机构动作过程中出现卡滞、滑脱等问题。

从安装适配边界来看，该弹体模型的所有外轮廓尺寸均按照常规小口径弹膛的尺寸公差做匹配设计，弹壳肩部的定位面角度误差控制在0.5度以内，能够顺利进入模拟弹膛完成定位，不会出现尺寸干涉导致的装配失败问题；弹头弧形部的母线采用多段圆弧拟合设计，既保证外形的还原度，也避免曲面出现尖角导致仿真时的应力集中问题。整体结构的壁厚做了均匀化处理，弹壳部分的最小壁厚不小于0.8mm，在3D打印验证环节不会出现壁厚过薄导致的打印失败问题，可直接通过光固化3D打印制作实体展示模型，用于线下教学与展陈使用。
