水泵铜质叶轮三维结构设计作品

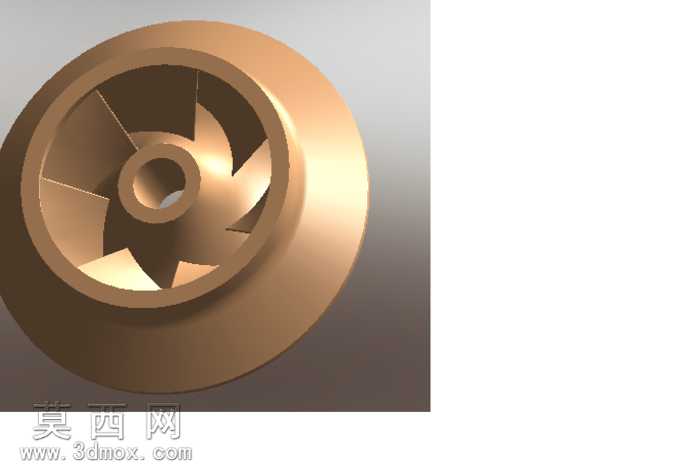

本作品为水泵核心过流部件叶轮的三维建模设计成果，建模阶段围绕离心泵叶轮的水力性能需求展开结构规划，首先确定叶轮的整体外轮廓尺寸、中心轴孔的配合公差基准，再依次构建轮盘、叶片、轮盖的一体化结构。建模过程中严格遵循水泵叶轮的水力设计逻辑，对叶片的曲面弧度进行精准放样，保证叶片进口角、出口角符合流体输送的流道要求，避免流道出现突兀折角影响流体通过效率；中心轴孔位置设计有定位配合结构，可保证叶轮与泵轴装配时的同轴度，降低运转过程中的偏心振动风险。材质渲染阶段采用铜质金属材质表现，还原铜制叶轮的金属质感，通过调整材质的反光度、粗糙度参数，模拟铸铜零件经机加工后的表面光泽效果，同时对叶片边缘、轮盘外圈的细节进行渲染优化，清晰展现叶片与轮盘、轮盖的连接过渡结构，让模型整体视觉效果贴近实际工业生产中的铜质水泵叶轮实物。结构设计上，该叶轮为闭式离心结构，数片空间扭曲叶片均匀分布在轮盘与轮盖之间，形成平滑的过水流道，流体从中心轴孔周边的进口区域进入流道后，可顺着叶片曲面被平稳导向叶轮外缘，在叶轮旋转产生的离心力作用下获得压力能与动能，完成流体的增压输送过程。建模时对叶片与轮盘的连接位置做了圆角过渡处理，既符合实际铸造工艺的圆角要求，避免铸造应力集中，也能减少流体在流道内的沿程阻力，提升水泵的运行效率；轮盘背面的结构设计也兼顾了装配需求，预留了与轴套、锁紧部件配合的基准面，保证叶轮装配到泵轴后可稳定固定，不会在高速旋转时出现窜动问题。整体模型的曲面构建严谨，结构细节完整，既可以作为水泵设计教学的演示模型，也能为同类型铜质水泵叶轮的结构优化、工艺设计提供三维参考依据，还原了工业用离心水泵叶轮的核心结构特征与材质表现效果。
