水上超轻型翼伞浮筒飞行器结构设计

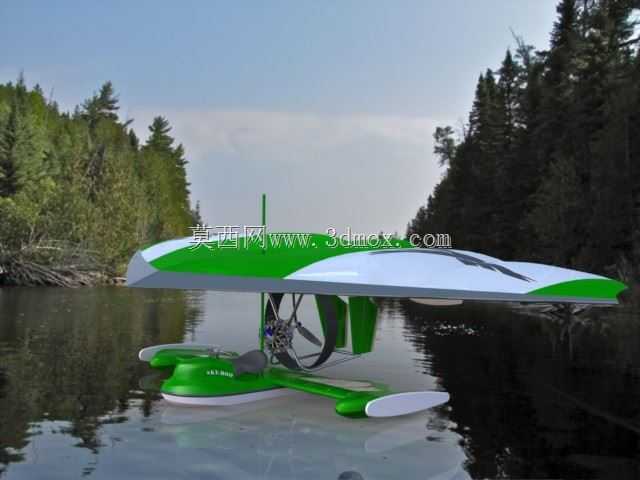

　　这款水上起降的超轻型翼伞飞行器，核心面向内陆湖泊、平缓河道的低空休闲观光、近岸水域巡检类场景设计，区别于传统固定翼轻型飞机，它不需要专用硬化跑道，仅需长度百余米的开阔平静水面即可完成起降，对起降场地的适配性远高于常规轻型飞行器。从结构布局来看，下部浮筒主体参考了小型水上摩托的流体线型做优化，浮筒整体采用宽体双浮筒支撑结构，主浮筒承担整机主要浮力，两侧延伸的辅助浮筒在水面滑行、侧风停靠时提供防侧翻的稳定力矩，浮筒底部做了微V型破水结构，能够降低水面滑行阶段的兴波阻力，减少水面滑行时的颠簸感，浮筒上表面集成了乘员坐姿座椅、动力安装支架，动力单元采用后置推进式螺旋桨布局，螺旋桨安装位置高于浮筒上表面足够高度，避免水面滑行时溅起的水花打在桨叶上造成动力损失或者桨叶损伤。

　　上部翼伞采用柔性翼面设计，翼面的翼型参考低速滑翔伞的高升阻比翼型做适配调整，翼面通过多组伞绳与下部浮筒主体的承力框架连接，承力框架的连接点做了分散式布局，避免单点应力集中造成结构失效，连接点位置经过重心配平计算，确保整机在滑翔阶段、动力推进阶段的重心始终处于翼面升力中心的合理区间内，保证飞行姿态的稳定性。设计过程中首先确定的是浮筒的浮力储备参数，按照整机满载重量的1.8倍做浮力冗余设计，即使单侧辅助浮筒进水，主浮筒的剩余浮力也能支撑整机漂浮在水面上，不会出现沉没风险。浮筒的外形尺寸控制在适配小型拖车运输的范围内，整体宽度不超过2.2米，长度不超过3.5米，不需要办理超宽运输手续即可通过普通小型车辆拖挂转场，翼面在收纳状态下可以折叠放置在浮筒后部的储物舱内，转场展开仅需两人配合在十五分钟内即可完成组装调试。动力单元的安装支架采用桁架式结构，在保证结构强度的前提下尽可能降低自重，支架与浮筒主体的连接采用快拆式螺栓结构，日常维护时可以快速将动力单元整体拆下检修。

　　操纵系统的设计参考了动力滑翔伞的操纵逻辑，通过两侧伞绳的拉力差控制翼面的偏转实现转向，通过油门大小控制飞行高度与前进速度，浮筒尾部设计了小型水舵，在水面低速滑行阶段通过脚蹬控制水舵方向，实现水面滑行阶段的方向控制，当滑行速度达到翼面升力足够托起整机的临界值后，水舵会脱离水面，此时操纵权限完全切换到翼面操纵系统。整机的安装边界需要考虑水面使用的特殊环境，所有金属结构件都做了阳极氧化防腐处理，电气线路的接插件都采用防水等级IP67以上的型号，避免水面高湿度环境下出现线路锈蚀、接触不良的问题。

　　浮筒内部采用分舱设计，被分隔为四个独立的密封舱段，任意单个舱段破损进水都不会影响整机的漂浮能力，每个舱段都设置了独立的排水口，日常维护时可以打开排水口排出舱内积存的冷凝水。翼伞的伞绳采用高强度超高分子量聚乙烯材质，破断拉力按照最大飞行载荷的3倍做安全冗余设计，伞绳与翼面、承力框架的连接点都做了耐磨护套处理，避免长期使用过程中伞绳磨损断裂。在实际使用场景中，这类飞行器可以用于近岸水域的生态巡检、湖区的应急巡逻，也可用于低空休闲体验飞行，由于它的飞行速度较低，通常巡航速度在每小时40到60公里区间，飞行高度大多在100米以下，对低空域的适配性较好，且噪音水平远低于传统固定翼轻型飞机，不会对水面周边的环境造成过大的噪音干扰。设计阶段还针对水面起降的冲击载荷做了结构强度校核，浮筒与承力框架的连接部位做了局部加强，能够承受1.5倍重力加速度的着水冲击载荷，应对常规水面小浪情况下的起降冲击完全足够。整机的重心设计在浮筒中心偏前的位置，确保在水面静止状态下浮筒处于略微抬头的姿态，滑行时随着速度提升，浮筒在水流升力作用下会自然抬升到最佳滑行角度，不需要额外调整配平即可顺利完成起飞动作。
