可折叠栏板小型货运拖挂车厢结构设计

日常私用场景里，不少拥有皮卡、小型农用机车、庭院作业拖拉机的用户，都会面临零散物料短途转运的需求——比如庭院修整时的渣土转运、农资搬运、露营装备拖运、小型建材的短距离挪移，这类场景不需要重载级的大型货运挂车，反而对拖具的闲置存放空间有极高要求，常规固定栏板的小型拖车闲置时会占据大量车库或储物间面积，折叠式拖车厢的设计正是瞄准这一细分使用痛点。

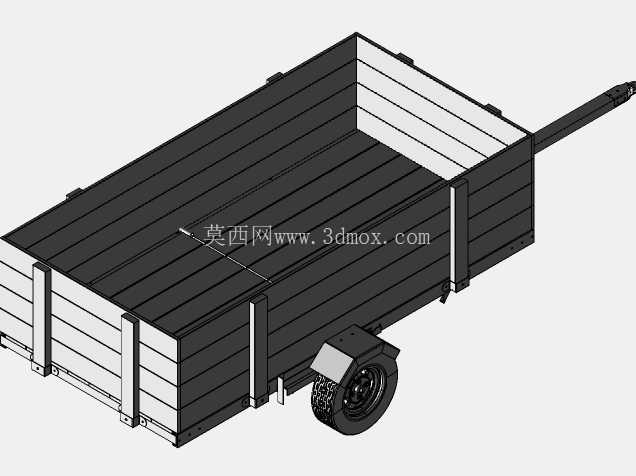

这款可折叠拖车厢的核心设计逻辑，是在保证额定承载能力的前提下，通过结构铰接设计实现栏板与底盘框架的可折叠收纳，闲置状态下三面栏板可完全放平贴合底盘框架，牵引杆也可通过铰接结构翻折贴合底盘纵梁，整体收纳后的厚度仅为底盘框架与轮胎的叠加高度，相比同容积固定栏板拖车，收纳占用空间可缩减60%以上，完全适配家用车库边角、庭院储物棚的狭小存放空间，不会像固定结构拖车那样长期占用大块停车或储物区域。

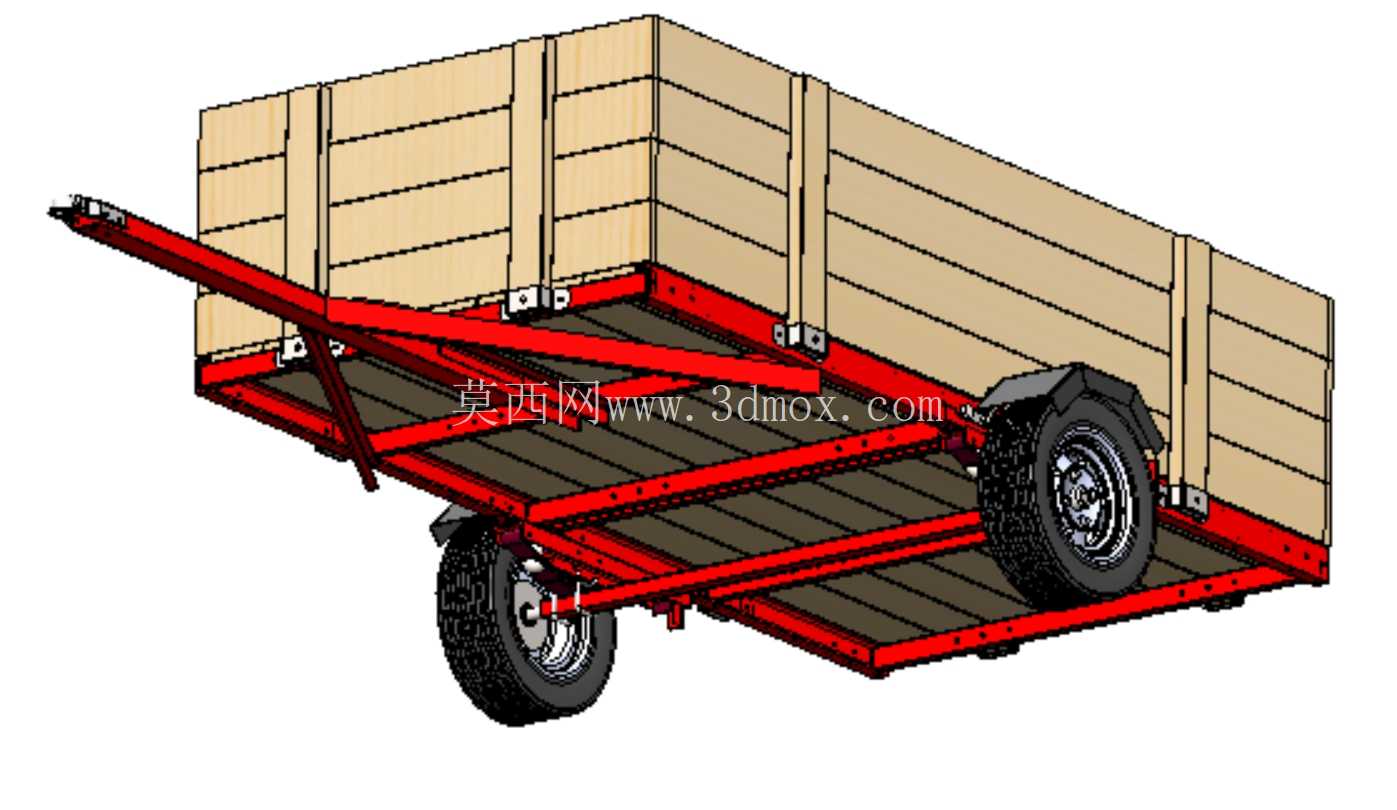

从结构组成来看，底盘采用双纵梁加横向支撑梁的框架式焊接结构，纵梁选用矩形型钢制作，承担主要的承载载荷，横向支撑梁按均匀间距排布，上方铺设防滑纹理的承载底板，底板边缘设置铰接安装座，用于连接三面可翻转的栏板。栏板采用框架加内嵌板式结构，边框为小型型钢弯折成型，内嵌板材做了横向加强筋处理，避免装载散料时栏板出现外凸变形；栏板与底盘的铰接位置设置了快拆式锁止机构，展开使用时锁止销可自动卡入定位孔，保证栏板处于竖直承载状态，不需要额外工具即可完成栏板的展开锁止与放平解锁操作，单人即可在短时间内完成整车从收纳到使用状态的切换。

行走部分采用单轴双轮布局，轮胎选用小直径载重充气轮胎，轮轴安装位置经过载荷分配计算，空载与额定载荷状态下，牵引杆处的下压力都处于适配牵引车辆拖挂接口的合理区间，不会出现牵引端上翘或下压过重的问题，保证拖行过程的行驶稳定性。牵引杆采用可伸缩加铰接的双重结构，展开使用时可根据牵引车辆的后拖钩高度调整牵引杆的仰角，保证拖车厢处于水平状态，避免出现前高后低或前低后高的装载倾斜问题；收纳时牵引杆可缩回至最短长度后向下翻折，贴合底盘纵梁侧面，进一步缩减收纳后的整体长度尺寸。

实际使用场景中，这款折叠拖车可适配多种零散物料的转运需求：展开栏板时可装载散装渣土、园艺修剪废弃物、袋装农资、零散建材等，栏板的高度可阻挡散料在拖行过程中滑落；如果需要运输尺寸较大的整板物料、长杆类工具，可将三面栏板完全放平，此时底盘成为一个平整的承载平台，可放置尺寸大于底盘框架的大件物品，通过捆绑带固定即可完成转运，使用灵活性远高于固定栏板的同级别拖车。

设计过程中对安装边界做了充分考量：牵引杆末端的连接接口采用通用型拖挂连接环，可适配市面上绝大多数民用小型车辆的后拖钩安装尺寸，不需要额外制作转换连接件；轮轴的安装位置预留了通用型轮毂的安装孔位，后期更换轮胎或轮毂时可直接选用市售通用配件，不需要定制专属零件；所有铰接位置都加装了耐磨衬套，长期反复翻转折叠也不会出现铰接孔磨损松旷的问题，同时铰接位置预留了润滑注油孔，日常维护时可直接加注润滑脂，降低转动摩擦阻力，延长结构使用寿命。

从结构强度设计来看，底盘框架的型钢壁厚经过承载校核，额定承载状态下纵梁的最大扰度控制在允许范围内，不会出现底盘下沉变形的问题；栏板的锁止机构采用剪切强度足够的钢制锁销，满载状态下栏板受到的散料侧压力可完全通过锁销传递到底盘框架，不会出现栏板意外脱开的情况；轮胎的承载选型匹配整车额定载荷，单轮承载能力留有足够的安全余量，即使在非铺装的庭院、田间小路行驶，也能承受路面颠簸带来的冲击载荷，不会出现轮胎过载爆胎的问题。

不同于工业级重载挂车的复杂结构，这款折叠拖车的所有结构件都采用常见的型钢与板材制作，加工工艺以焊接、冲孔、弯折为主，不需要复杂的铸锻件，生产加工门槛低，后期维护更换配件也十分方便，不管是个人DIY制作还是小批量量产，都具备很高的可行性。在细节处理上，所有结构件的外露边缘都做了倒角打磨处理，避免使用过程中划伤操作人员；栏板的拼接缝隙控制在合理范围，装载细小颗粒散料时也不会出现大量漏料的问题；底盘框架的底部预留了捆绑带安装挂点，不管是栏板展开状态还是放平作为平台使用，都可以方便地固定捆绑带，对装载的货物进行限位固定，避免拖行过程中货物移位掉落。
