小型船舶用焊接式八英寸铝制夹板

在小型休闲船舶、内河作业小艇以及近岸浮筒设施的系泊系统设计中，系船柱的选型与安装直接关系到停靠阶段的缆绳固定可靠性，以及船体附属防护结构的连接稳定性，这款适配25英尺及以下船型的焊接式铝制夹板，正是针对小型船舶甲板空间有限、安装作业面狭窄的实际工况开发的专用系固构件。从实际使用场景来看，这类铝制夹板常被安装在船艏、船艉的甲板边缘位置，或是浮筒码头的系泊点位，日常承担两个核心功能：一是作为缆绳的系挂支点，承受船舶停靠时缆绳传递的拉力，避免缆绳滑脱；二是作为船体保险杠挡板的安装基座，通过顶部预设的两个安装孔，将防护挡板牢牢固定在夹板上，在船舶靠岸发生轻微碰撞时，配合挡板分散冲击力，减少船体外壳的磕碰损伤。

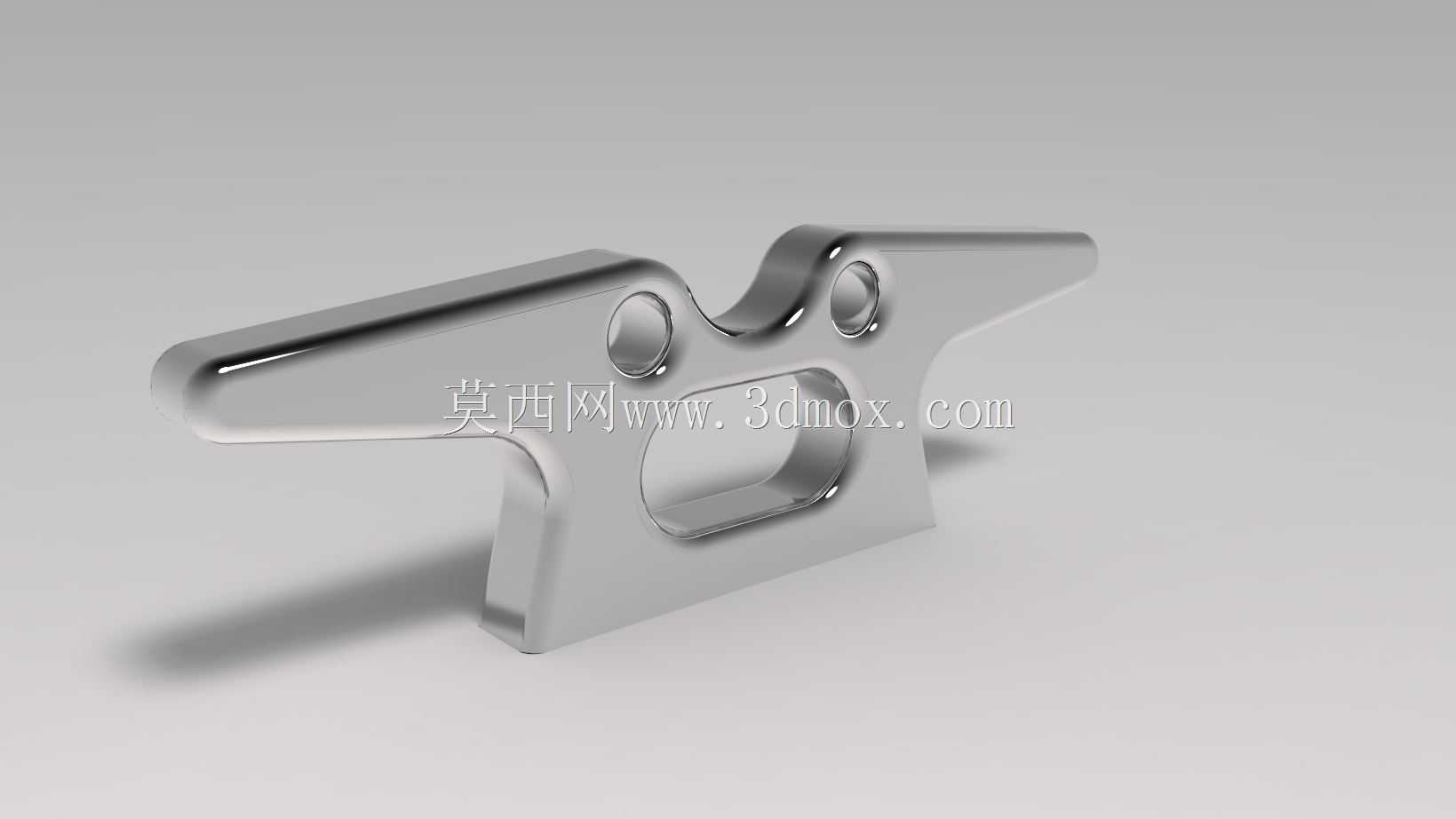

设计阶段首先要考虑的是材料选型，采用铝合金作为基材并非单纯追求轻量化，而是针对海洋高盐雾、高湿度的使用环境，铝合金本身的氧化层可以形成天然的防腐屏障，相比钢制构件不需要额外做厚重的防腐涂层，长期浸泡在溅水环境中也不容易出现锈层剥落的问题，同时铝合金的密度仅为钢材的三分之一左右，安装在小型船舶甲板上不会额外增加过多的上部重量，避免影响船舶的重心稳定性。外形结构上没有采用传统圆柱式系船柱的造型，而是做了两端外伸的翼状结构，这种结构的优势在于，当缆绳从不同角度牵拉时，翼状边缘可以给缆绳提供稳定的挂靠面，不会因为船舶受水流、风浪影响发生小幅偏移时，缆绳从系柱上滑脱；中间位置开设的大尺寸镂空孔，一方面是为了进一步降低构件自身重量，另一方面也可以作为缆绳穿孔系固的备用点位，当需要临时固定多根缆绳时，可以穿过镂空孔做绕系固定，拓展使用场景。

安装边界的设计充分考虑了现场焊接作业的便利性，夹板底部做了平整的安装贴合面，不需要在甲板上额外加工复杂的安装槽，只需要将贴合面与甲板安装位置对齐，采用氩弧焊工艺沿底部边缘做满焊固定即可，焊接完成后不需要做过多的表面打磨处理，铝合金焊缝打磨后与基材外观一致性较好。顶部的两个安装孔采用了沉孔设计，固定保险杠挡板的螺栓安装后，螺栓头不会突出于夹板表面，避免缆绳牵拉时与突出的螺栓头发生摩擦，减少缆绳磨损断裂的风险。尺寸适配方面，八英寸的整体长度刚好匹配25英尺以下小型船舶的甲板安装空间，不会因为构件尺寸过大占用过多甲板作业面积，也不会因为尺寸过小导致缆绳系挂时操作不便，翼状结构的边缘做了圆弧倒钝处理，没有尖锐的棱角，既可以避免操作时划伤作业人员，也能减少缆绳与棱角接触时的剪切磨损，延长缆绳的使用寿命。

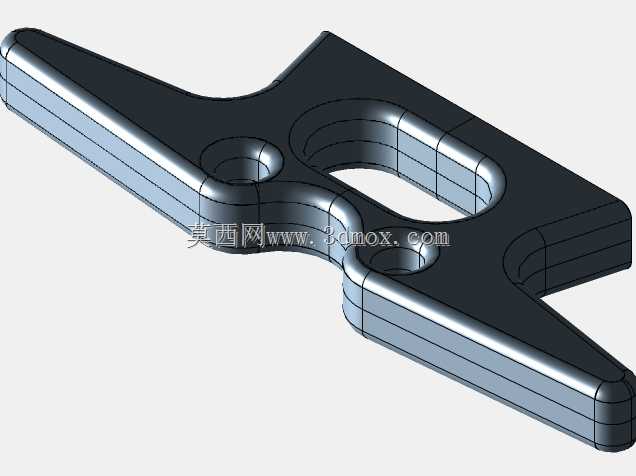

从结构强度的角度考量，夹板的受力薄弱位置做了局部加厚处理，也就是两个安装孔所在的顶部凸起区域，这个位置是承受保险杠碰撞冲击力以及缆绳斜向拉力的核心受力区，局部加厚可以避免长期受交变载荷作用出现结构变形，而翼状外伸部分则采用了渐变壁厚的设计，从根部到边缘逐渐减薄，在保证整体结构刚度的前提下尽可能控制重量，不会出现材料冗余的问题。实际使用中，这类铝制夹板不需要额外的维护保养，表面的氧化层可以抵御日常海水溅蚀，即使长期暴露在户外日晒雨淋的环境中，也不会出现明显的腐蚀老化问题，相比传统的钢制系船柱，后期维护成本几乎可以忽略，非常适合小型游艇、作业小艇以及浮筒码头的批量安装使用。在三维建模过程中，需要重点关注底部焊接贴合面的平面度公差，以及顶部两个安装孔的位置度公差，确保安装时挡板可以顺利对位装配，同时翼状边缘的圆弧过渡要顺滑，不能出现局部的棱角凸起，避免实际使用中出现应力集中或者缆绳异常磨损的问题，镂空孔的边缘同样要做圆角处理，减少应力集中点，提升构件的整体抗疲劳性能。
