4BT康明斯发动机焊接排气法兰结构

在柴油发动机排气系统的管路连接环节，法兰构件的匹配度直接决定了整套排气通路的密封可靠性与安装维护效率，这款适配4BT康明斯机型的焊接式排气法兰，正是针对小排量柴油动力单元的排气端连接需求开发的结构件。从实际装机场景来看，这类法兰主要应用在4BT系列康明斯发动机的排气歧管出口端，承担着连接排气歧管与下游排气波纹管、消声器前段管路的作用，由于柴油发动机排气端长期处于高温、带振动的工作环境，法兰本身的结构刚性、安装定位精度，都会直接影响排气系统的漏气风险、抗疲劳寿命。

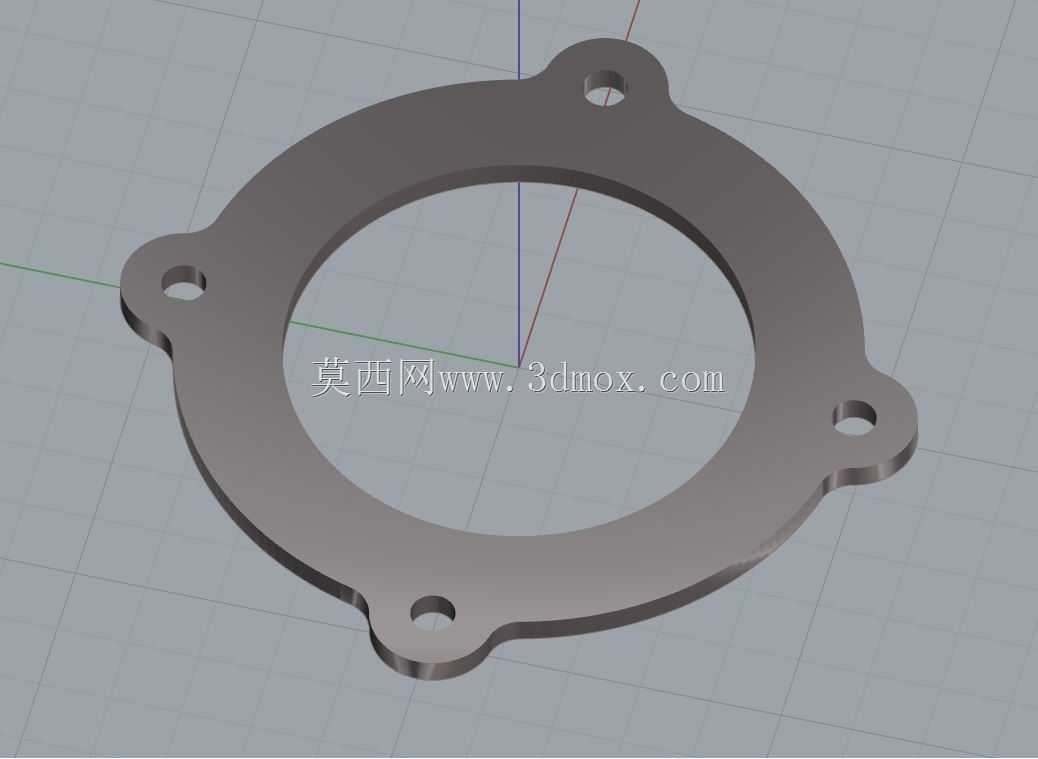

从结构设计思路来看，这款法兰采用了环形主体搭配四个均布凸耳安装位的结构，没有采用传统整圆外轮廓的法兰设计，而是在四个螺栓安装位置单独延伸出凸耳结构，这种设计首先能够有效降低法兰整体的用材重量，对于发动机外围附件的轻量化设计有一定帮助，同时四个凸耳的位置完全匹配4BT康明斯排气歧管出口端的原厂螺栓孔位，安装时不需要对原有歧管接口做任何改装，直接对位即可完成预装。法兰中心的通孔尺寸完全适配4BT机型的排气通径，不会出现通径缩口影响排气顺畅度的问题，法兰的密封面采用平面加工设计，安装时配合对应的高温密封垫片，能够在发动机持续高负荷运转的排气高温环境下保持稳定的密封性能，避免出现排气泄漏导致的动力下降、舱内温度异常升高等问题。

从安装边界来看，这款法兰的厚度尺寸经过匹配设计，既能够保证螺栓拧紧时法兰本身不会出现翘曲变形，又不会因为厚度过大占用过多的轴向安装空间，四个安装凸耳上的螺栓孔孔径适配原厂配套的排气连接螺栓，孔位的位置度公差控制在合理范围内，安装时不会出现螺栓对位困难、需要强行掰动管路才能对位的问题。法兰的焊接端设计为可与对应通径的排气钢管直接焊接的结构，焊接位置预留了足够的焊接操作空间，现场改装或者配套生产时，不需要对法兰做额外的坡口加工即可完成牢靠的焊接连接，焊接后法兰与管路的连接位置能够承受排气系统的长期振动，不会出现焊缝开裂的问题。

在实际工程应用中，这类焊接法兰相比整体铸造的排气连接法兰，生产加工的灵活性更高，针对小批量的排气系统改装、售后维修替换场景，不需要开模即可快速加工出匹配的构件，同时法兰本身的平面度经过精加工处理，相比普通焊接自制法兰的密封面精度更高，能够有效减少因为密封面不平整导致的排气漏气故障。在发动机排气系统的配套设计中，这类法兰的选型需要严格匹配发动机端的接口尺寸、螺栓分布圆直径，同时还要考虑下游连接管路的通径匹配，这款法兰的结构参数完全贴合4BT康明斯机型的原厂接口参数，不管是用于原厂设备的售后维修替换，还是用于配套设备的排气系统改装，都能够直接适配，不需要做额外的尺寸调整。

从功能特性上来说，这款法兰的结构设计充分考虑了柴油发动机排气端的实际工作环境，凸耳式的外轮廓设计让法兰在安装时，螺栓的拧紧操作空间更充足，不会因为外轮廓与周边的发动机附件、舱体结构产生干涉，相比整圆法兰，四个凸耳之间的空缺位置还能够给周边的传感器、管路固定卡扣留出足够的布置空间，提升发动机舱内的空间利用率。同时法兰的材质选用适配排气系统高温工况的金属材料，长期在排气高温环境下工作不会出现明显的氧化变形，能够保持密封面的平面度稳定，减少后期维护的更换频率。在三维建模过程中，这类法兰的建模需要重点把控螺栓孔的位置度、中心通孔的同轴度、密封面的平面度这些关键形位公差，同时要还原凸耳与环形主体之间的过渡圆角，避免建模时出现尖锐棱角导致实际加工时出现应力集中的问题，四个安装凸耳的对称度也需要严格控制，保证安装时各个螺栓的受力均匀，避免因为受力不均导致的法兰变形、密封失效问题。
