小型休闲双体游艇曲面壳体结构设计

　　该模型呈现的是小型休闲双体游艇的主体壳体曲面结构，从结构设计逻辑来看，双片体对称布局的核心目的是在有限排水量下最大化提升船舶初稳性，相比同尺度单体小艇，双体结构的稳性半径可提升40%以上，能够适应近岸浅水区、内陆湖泊等水域的复杂浪况，降低侧翻风险，适配家庭休闲垂钓、近岸观光、短途水上通勤等民用场景。从实际使用维度出发，该壳体结构预留了充足的甲板安装边界，片体之间的连接区域可根据使用需求加装休闲座椅、小型储物舱、遮阳棚支架等附属设施，片体内部的封闭空间可设计为浮力舱，填充高密度发泡材料后即使出现局部破损也能保证船舶不沉，提升近岸出行的安全冗余。

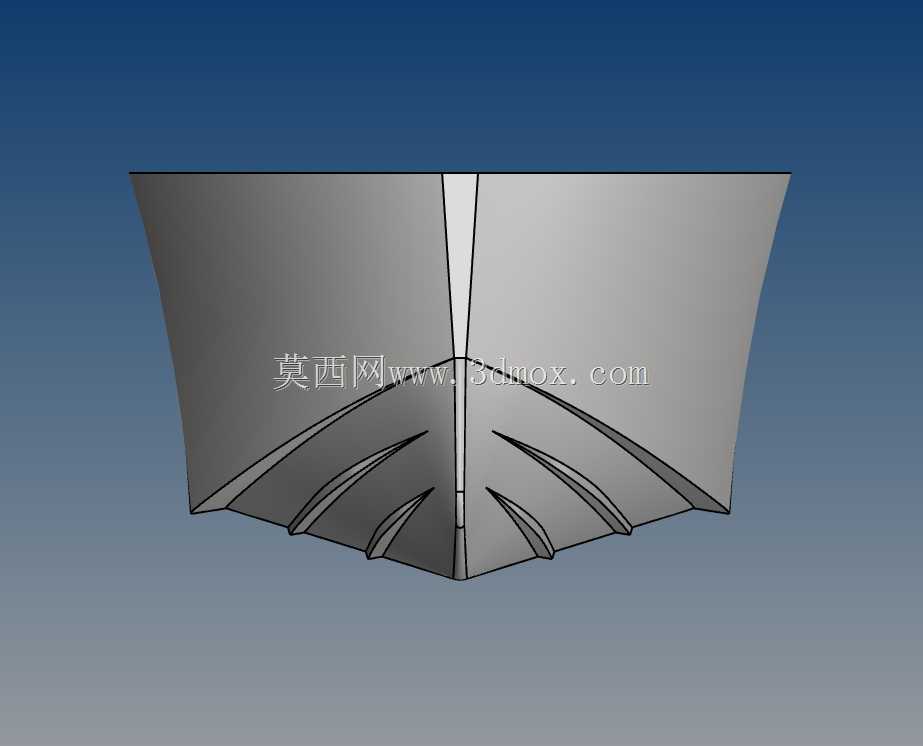

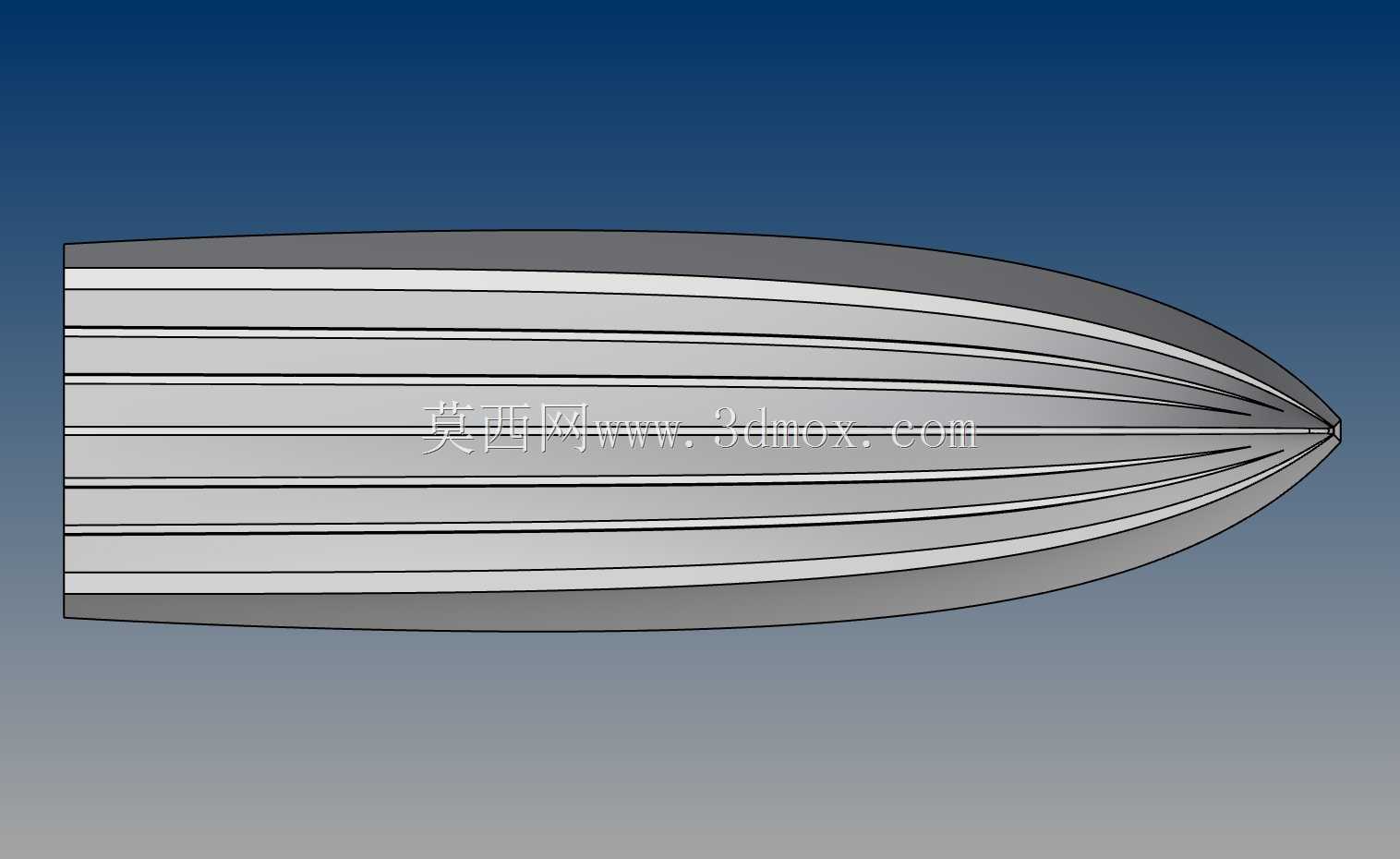

　　设计过程中优先考虑了曲面的水动力特性，片体底部的导流棱线经过多轮曲面曲率调整，能够在低速航行时引导水流沿片体纵向顺畅排出，减少航行时的兴波阻力，降低小型舷外机的动力损耗，适配15-30马力的小型外挂动力系统，最高航速可控制在15-20节区间，匹配近岸休闲航行的速度需求。从外形尺寸与安装边界来看，该模型的整体型宽控制在2.2米以内，总长不超过4.8米，片体的吃水深度设计为0.3米，能够适应水深0.5米以上的浅滩区域，无需专用码头即可完成停靠，适配普通家用拖车的运输尺寸边界，可通过小型乘用车拖带完成跨水域转运，降低使用场景的限制。

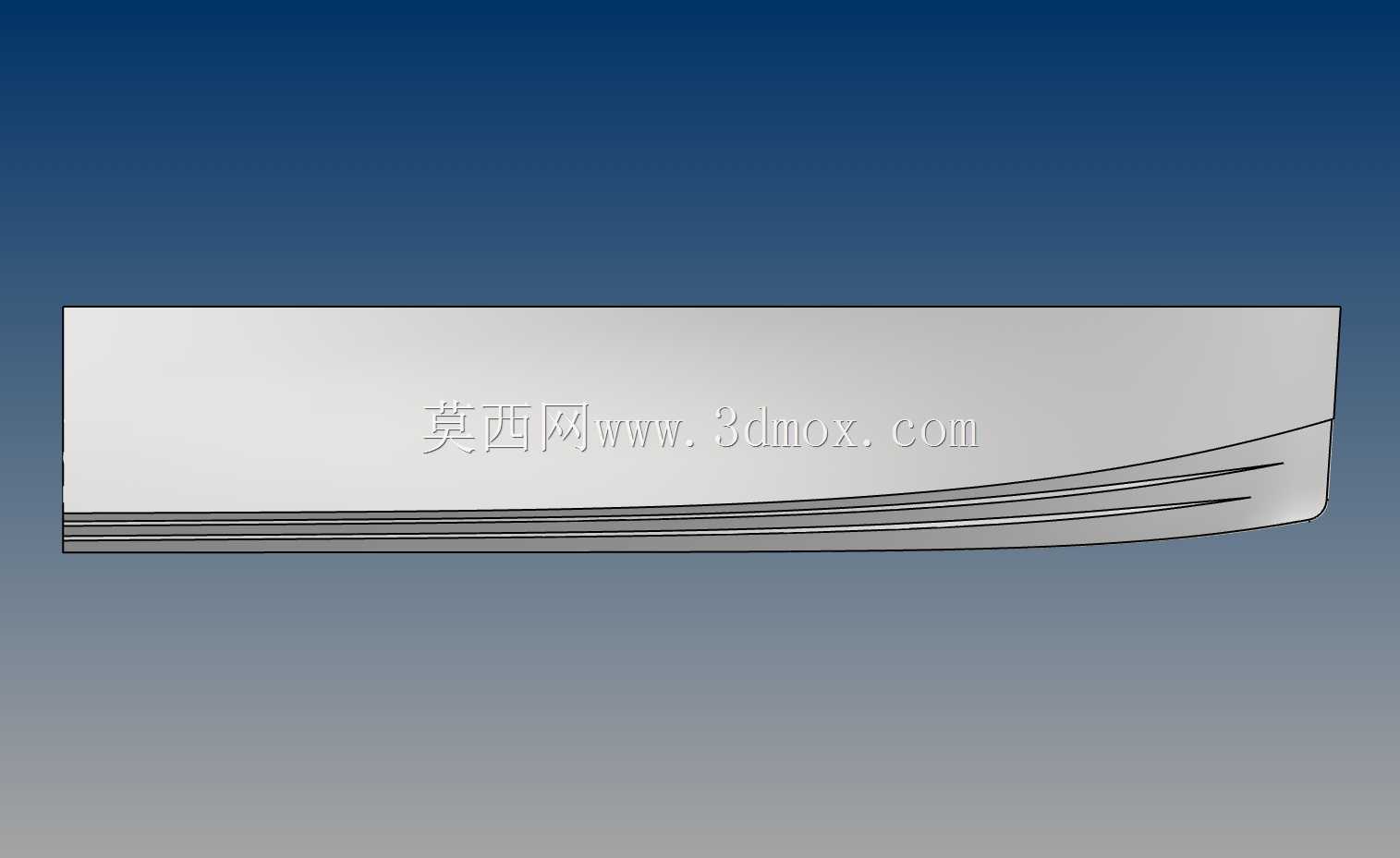

　　曲面建模过程中严格遵循了船舶壳体的板缝拆分逻辑，所有外露曲面的曲率连续等级达到G2，既能够降低玻璃钢糊制过程中的脱模难度，也能减少航行时的水流紊流，降低航行噪音。片体与连接桥的过渡区域做了圆弧过渡处理，避免应力集中，在实际生产中该区域可通过预埋加强筋的方式提升结构强度，应对航行时的波浪冲击载荷。从结构细节来看，模型中呈现的片体侧面导流槽结构，除了优化水动力特性之外，还可作为航行时的溅水导流结构，减少高速航行时浪花涌上甲板的概率，提升乘员的乘坐体验。壳体的上边缘预留了舷墙安装位，可加装高度0.2米的小型舷墙，既能够提升甲板区域的安全防护能力，也可作为系缆桩、扶手等附件的安装基座。

　　在建模逻辑上，该结构采用对称建模思路，以中纵剖面为基准完成单侧片体建模后镜像生成另一侧结构，保证双片体的外形精度完全一致，避免因两侧结构不对称导致航行时出现偏航问题，减少后续动力调试的工作量。壳体尾部预留了外挂机的安装平面，安装面的倾斜角度严格匹配通用外挂机的安装倾角标准，无需额外调整即可适配市售主流小型船用外挂动力，降低改装适配成本。同时尾部结构做了局部加厚处理，能够承受外挂机运行时的振动载荷，避免长期使用后出现结构疲劳开裂问题。从实际生产适配性来看，该曲面结构可直接对接玻璃钢模具的分模设计，所有曲面的拔模斜度均控制在1.5度以上，不存在倒扣结构，能够降低模具加工的复杂度，减少生产过程中的修模工作量，适合小批量民用休闲小艇的生产制造。
