126米自航货运驳船结构设计

这款126米级自航驳船的三维结构设计，核心面向内河干线及沿海近岸的大宗散货、件杂货运输场景，适配长江、珠江等内河主航道的通航限界要求，同时满足近岸遮蔽航区的航行规范，可承担煤炭、矿石、建材、集装箱等多类货品的中短途转运任务，无需依赖拖轮拖带即可独立完成靠离泊、航渡作业，相比传统无动力驳船大幅降低船队调度成本与作业等待周期。

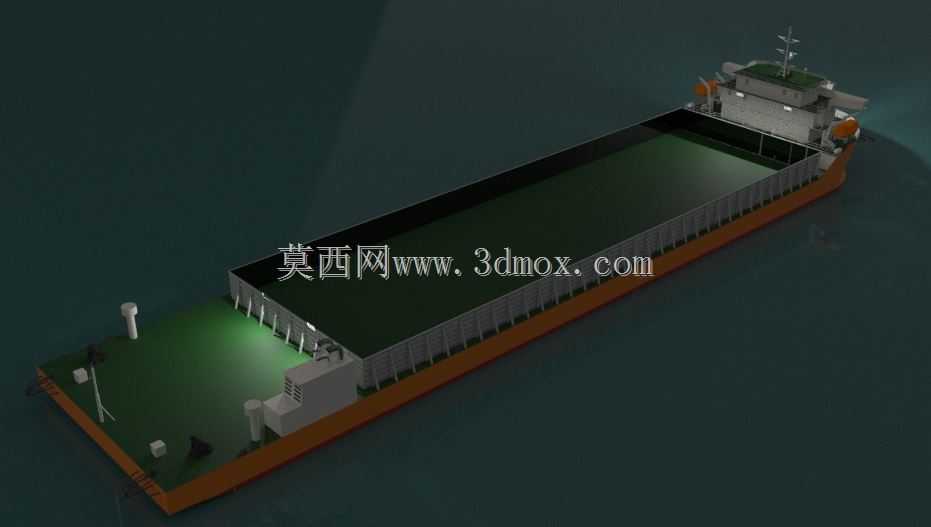

从实际作业需求出发，该船型采用大开口敞舱式货舱设计，货舱区域沿船长方向占比超过70%，舷侧设置连续式舱口围板结构，既可以配合舱盖实现散货的封闭运输，也可拆除舱盖完成超高、超宽件杂货的装载作业，适配码头常规门机、岸桥的装卸作业高度，货舱底部设计为平底内底板结构，无突出骨材干涉，方便抓斗取料以及托盘货物的平铺堆放，减少装卸作业时的结构磕碰损伤。船体主尺度匹配内河A级航区的通航要求，总长126米的设计兼顾单船载货量与航道转弯、靠泊的灵活性，型宽适配内河常规泊位的靠泊宽度，吃水深度控制在主航道枯水期最小通航水深范围内，避免枯水季滞航风险。

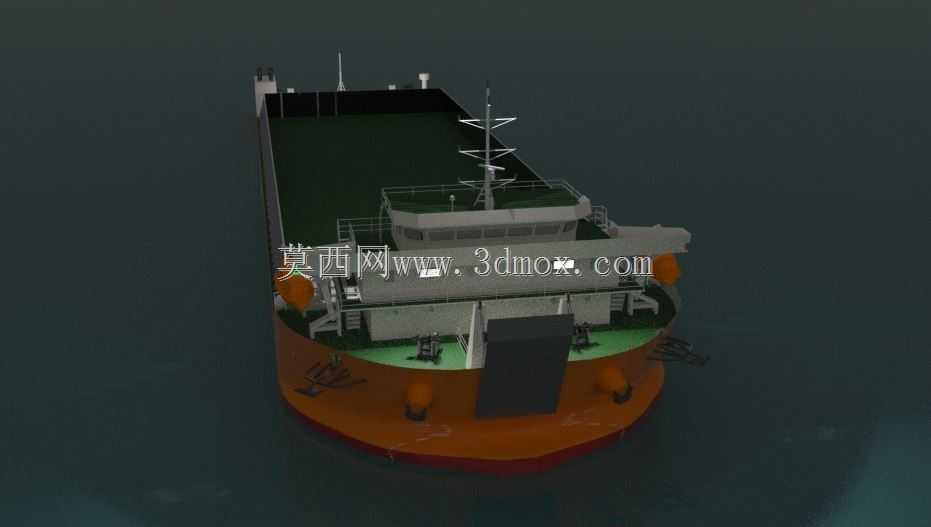

设计过程中优先考虑船体结构的强度冗余，货舱区域采用纵骨架式结构，舷侧、船底、甲板的纵骨间距按照规范要求均匀布置，强框架间距匹配总纵强度计算结果，在货舱舱口角隅等应力集中区域做圆弧过渡并加厚板处理，避免长期交变载荷下出现疲劳裂纹。艏部设置前倾式首柱与球鼻艏结构，优化航行时的兴波阻力，提升中低速航行时的燃油经济性，艏部甲板布置锚泊设备与系缆桩，满足不同吨位码头的系泊需求。艉部为机舱与上层建筑集中布置区域，上层建筑采用多层式设计，从下至上依次布置机舱棚、船员生活舱、驾驶室，驾驶室视野覆盖全船甲板区域与前方航道，满足航行时的瞭望要求，艉部下方设置螺旋桨与舵系安装区域，双机双桨的配置提升船舶的操纵性能，在狭窄航道、靠离泊作业时可实现更小的转弯半径，提升复杂工况下的操作灵活性。

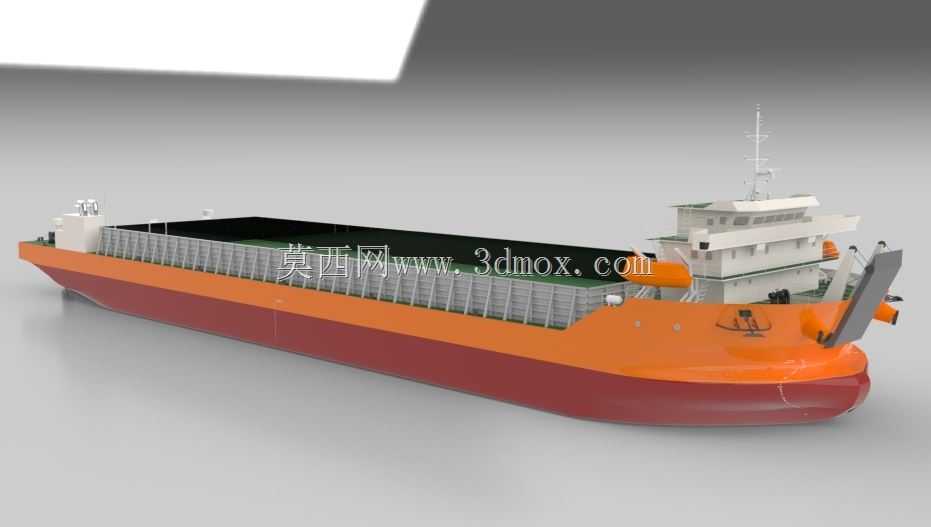

船体外壳采用分色涂装设计，水线以下区域采用防污漆配套，减少水生生物附着降低航行阻力，水线区域采用耐冲击的水线漆，应对靠泊时的磕碰与水位变化带来的干湿交替腐蚀，水线以上干舷区域采用高可见度的橙色涂装，提升航行时的辨识度，上层建筑采用白色涂装，降低日晒带来的舱内温度升高。货舱舷侧顶部设置连续式栏杆与安全通道，方便船员在装卸作业时沿舷侧巡检，甲板面布置有系缆桩、导缆孔、消防设备基座等舾装件，所有舾装件的安装位置均避开装卸作业的干涉区域，同时满足人员操作的安全距离要求。

在建模过程中，所有结构件的拼接均按照实际造船工艺要求设置焊接收缩余量与装配间隙，骨材的开孔、过焊孔位置均符合工艺规范，避免后续生产设计阶段出现结构干涉。机舱区域预留主机、辅机、轴系的安装空间，设备基座的位置与船体强结构对齐，保证设备运行时的载荷能够有效传递到船体主结构上，避免局部振动过大。管系、电缆的走向沿船体结构间隙布置，预留足够的安装与检修空间，同时避开高温区域与人员通行通道。该模型完整还原了实船的外形结构与主要舱室布置，可用于船舶方案论证、结构教学、装卸作业模拟等场景，结构细节符合内河自航驳船的设计规范与实际作业需求。
