29米港作拖轮三维结构设计方案

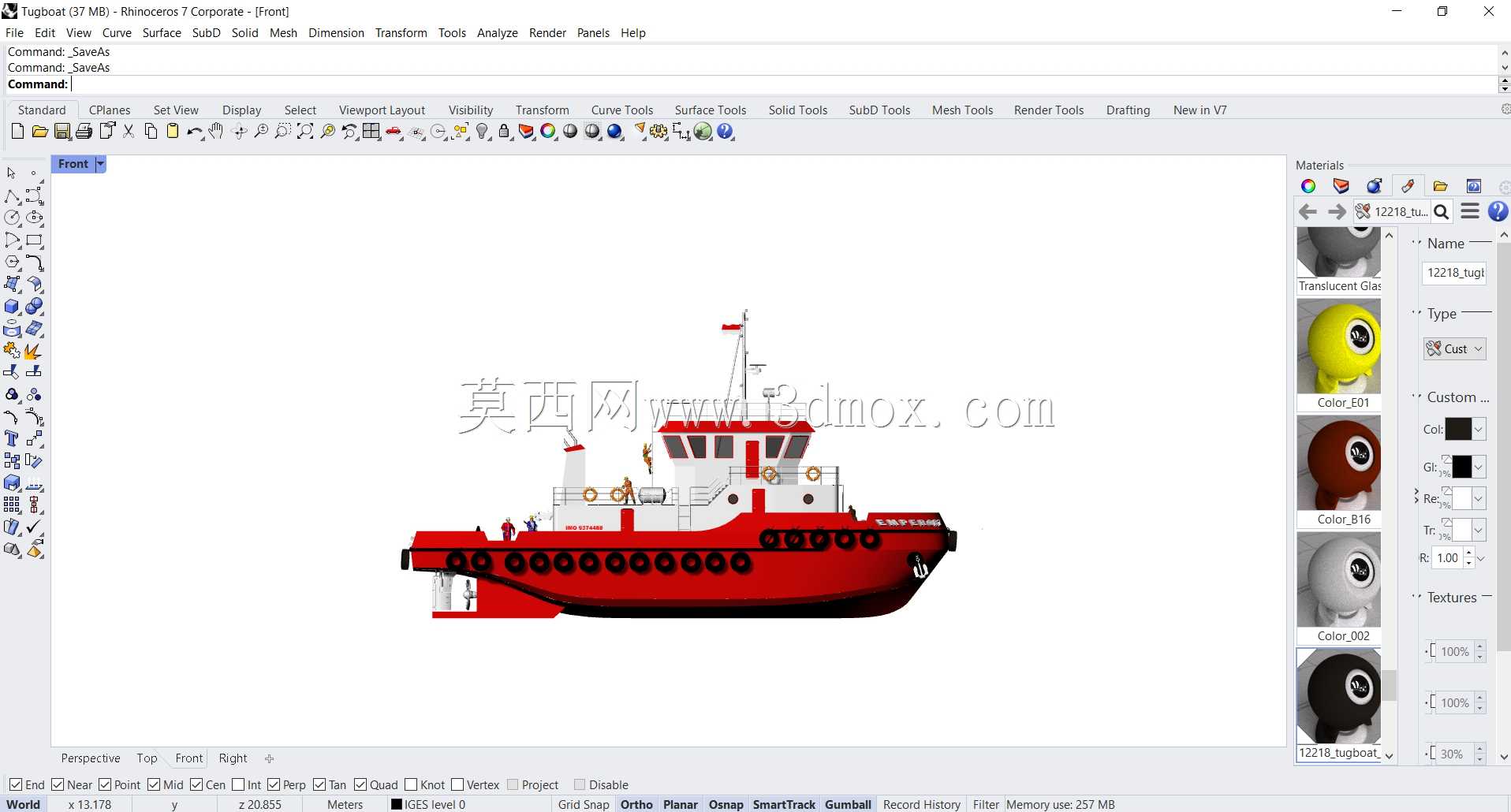

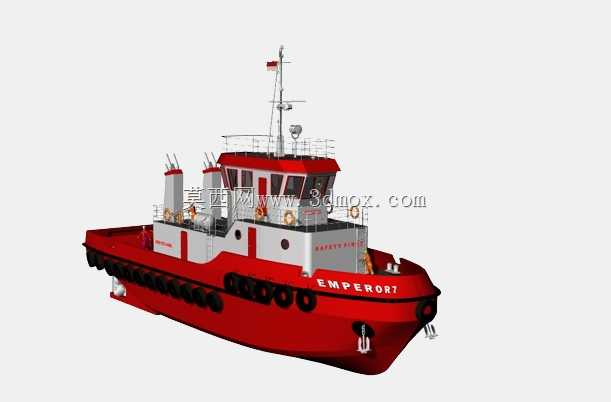

这款29米长度的拖轮三维模型，完整还原了港作及近岸作业拖轮的全结构细节，建模过程中严格遵循内河及沿海港作拖船的建造规范，对船体线型、上层建筑布局、甲板作业设备的安装位置都做了1:1比例的结构还原。从实际应用场景来看，这类尺度的拖轮主要承担港口内大型船舶的靠离泊顶推、拖带作业，也可兼顾近海水域的小型船舶拖航、锚地作业辅助、港区消防应急值守等任务，相比大尺度远洋拖轮，29米级拖轮的回转半径更小，操纵灵活性更强，能够在泊位密集、航道狭窄的港区内完成高精度的顶推对位作业，适配千吨级至五万吨级散货船、集装箱船的靠离泊辅助需求。

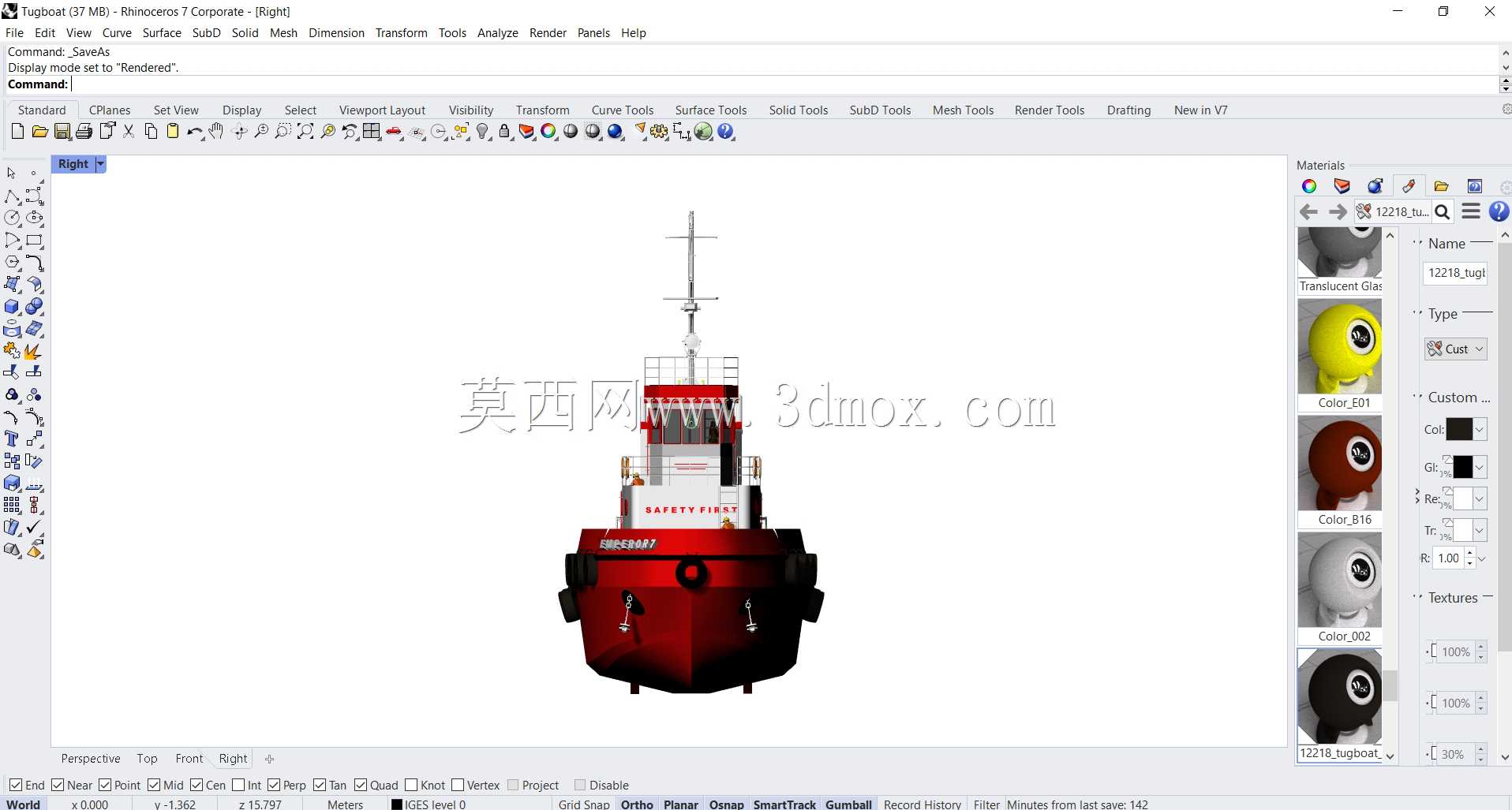

从结构设计思路来看，模型首先确定了船体的主尺度边界，总长29米的前提下，型宽设置充分考虑港内作业的稳性需求，吃水深度适配国内多数内河及沿海港区的航道水深条件，船体线型采用前倾式首柱搭配宽体方尾设计，首柱前倾能够降低航行时的上浪概率，同时在顶推作业时可让首护舷与被拖船舶的舷侧形成更贴合的接触角度，减少顶推过程中的应力集中；宽体方尾设计则可以提升拖轮的横向稳性，在大角度拖带、侧推作业时避免过大的横倾角度，同时为尾部拖曳设备的布置预留充足的甲板空间。

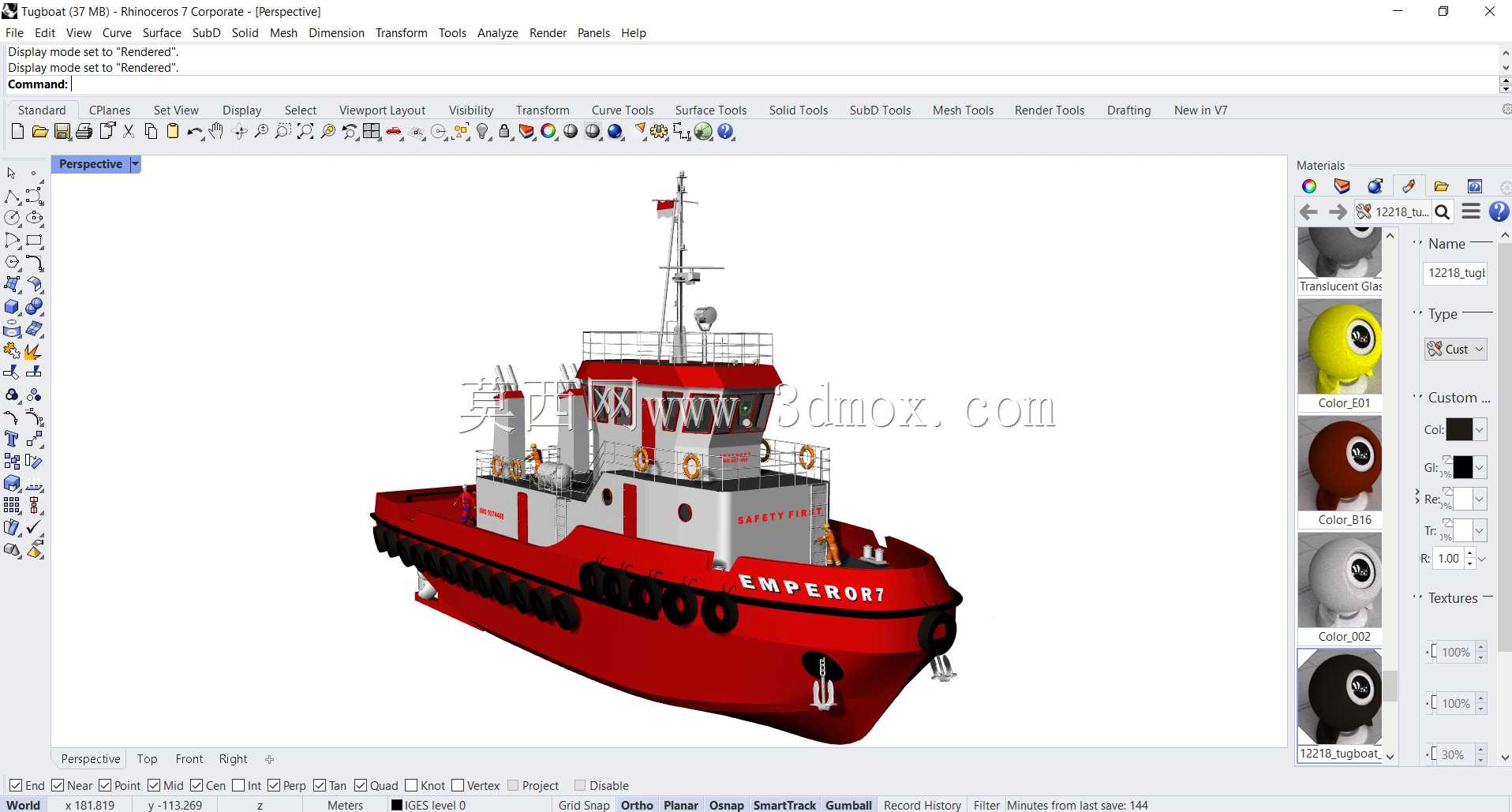

上层建筑的布局完全围绕作业需求展开，主甲板以上设置两层驾驶室结构，顶层驾驶室采用360度环绕玻璃窗设计，能够让驾控人员在作业时无遮挡观察全船周边及被拖船舶的状态，驾驶室顶部布置了雷达、导航信号天线、探照灯等航行设备，桅杆结构做了简化但保留了实际安装的位置基准，方便后续做设备布置的深化设计。主甲板层的舱室布局包含船员临时休息舱、设备舱、消防泵舱等功能区域，舱室的开门位置、通道宽度都符合船舶建造的安全规范，满足作业人员在甲板和舱室之间快速通行的需求。

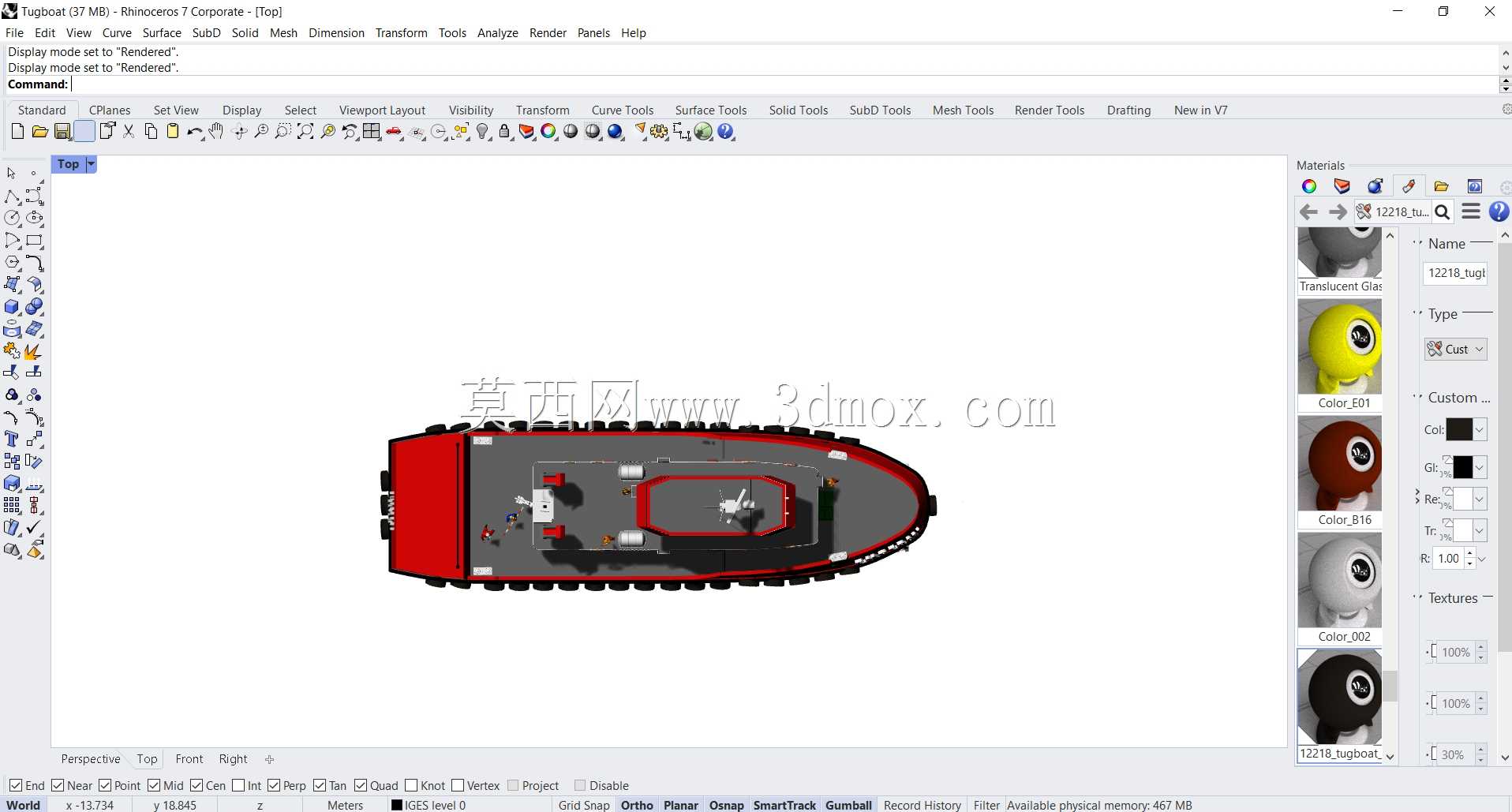

甲板作业设备的布置是这类拖轮设计的核心，模型中完整还原了首尾部的带缆桩、导缆孔、拖钩基座、护舷结构：船首设置两组主顶推护舷，采用高弹橡胶材质的安装位预留，护舷突出首舷的尺寸经过计算，能够在顶推作业时吸收碰撞冲击力，避免船体结构直接受力；舷侧沿船长方向连续布置圆柱形橡胶护舷，护舷的安装间距、固定螺栓孔位都做了细节还原，在靠泊被拖船舶或码头时能够缓冲横向碰撞载荷。尾部甲板中央设置主拖钩安装基座，基座下方对应船体的强结构框架，能够承受最大数十吨的拖带拉力，拖钩周边预留了拖缆机的安装空间，导缆孔的位置设置保证拖缆在左右各60度的角度范围内都不会与船体结构发生摩擦。

船体的内部结构虽然在外观模型中不做完全展示，但建模时已经预留了舱壁的位置基准，全船设置多道水密横舱壁，将船体分隔为首尖舱、机舱、储物舱、尾尖舱等独立水密舱室，满足一舱进水不沉的稳性要求；机舱区域的空间尺寸适配主流的船用主机、发电机组、侧推器的安装尺寸，主机的输出轴系位置对应尾部螺旋桨的安装位，首侧推的舱室位置预留也符合这类拖轮的常规配置，能够实现船舶的原地回转、横向移动等精准操纵动作。

从安装边界的角度来看，模型中所有甲板设备的安装基座都与船体的强肋骨、纵桁结构做了对位，避免设备安装时出现结构悬空的问题；上层建筑的外壁厚度、门窗开口位置都参考了钢制船舶的建造标准，所有外露的舾装件都保留了实际的安装尺寸基准，不管是用于船舶设计方案的展示、作业流程的模拟，还是用于舾装件的选型校核，都能够提供准确的结构参考。这类拖轮的设计重点始终围绕作业可靠性展开，没有冗余的装饰性结构，所有外形设计都服务于操纵性、稳性和作业效率的提升，比如船首的旗杆、信号桅的位置都避开了驾驶室的前方视野，舷墙的高度设置既能够防止甲板上浪，又不会影响作业人员观察舷侧的带缆作业状态，甲板面的排水孔位置布置在舷侧最低处，能够在雨天或上浪后快速排干甲板积水，避免积水影响甲板作业安全。
