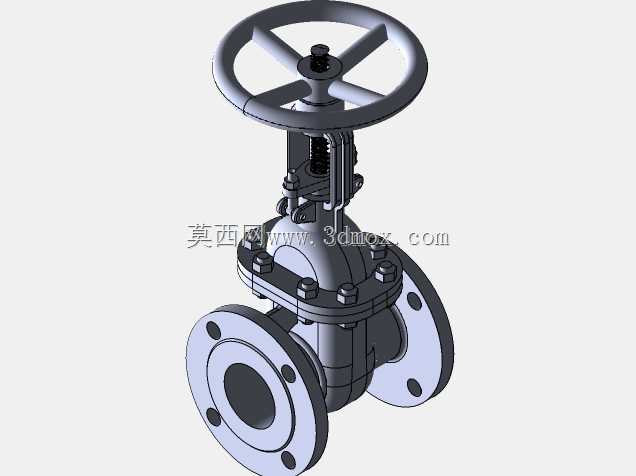

150LB级3英寸法兰连接手动明杆闸阀结构

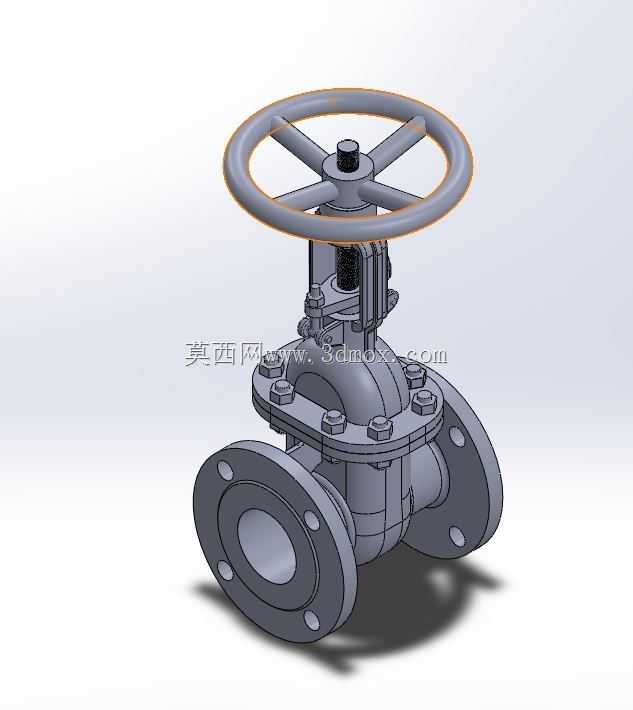

　　从结构设计逻辑来看，这款闸阀采用明杆楔式单闸板结构，手轮的旋转动作会通过阀杆梯形螺纹副转化为闸板的垂直升降运动，明杆结构的优势在于操作人员可以直接通过阀杆伸出阀盖的高度直观判断阀门的当前开度，同时阀杆的螺纹配合段完全处于阀盖上部的外露区域，不会直接接触管路内的输送介质，能有效避免介质中的固体杂质卡滞螺纹副，大幅降低长期使用后的操作卡涩概率。手轮采用轮辐式铸钢结构，轮缘做了圆弧过渡处理，操作人员手动施加扭矩时不会出现硌手的问题，轮辐的数量和截面尺寸经过扭矩校核，在额定操作力下不会出现轮辐变形断裂的情况，手轮与阀杆顶端采用方榫配合加锁紧螺母固定，拆卸维护时可以直接向上拔出手轮，不需要额外拆解上部的填料压盖结构。在市政给排水主管网、石化工艺输送管线、暖通空调循环水系统这类需要长期保持管路通断状态稳定的场景中，手动法兰闸阀是应用占比极高的截断类部件，本次呈现的150LB压力等级3英寸规格闸阀，完全适配公称通径DN80的低压流体输送管路，可应对常温清水、轻度腐蚀性油品、饱和蒸汽等多种常规工业介质的通断控制需求，日常工况下阀瓣处于完全开启状态时，介质流通通道与管线内径保持同轴等径，不会出现额外的流阻突变，也不会在阀腔内部形成介质滞留的死角，很适合对管路压降控制有要求的长距离输送场景。

　　中腔连接部分采用法兰螺栓紧固结构，阀体与阀盖的密封面加工有环形密封槽，内置缠绕式金属石墨垫片，150LB压力等级对应的螺栓紧固扭矩经过严格核算，既能保证中腔在1.6MPa工作压力下无外漏，也不会因为螺栓预紧力过大导致阀体法兰面出现应力变形。两侧的连接法兰采用凸面密封形式，法兰螺栓孔的数量、节圆直径、密封面尺寸完全匹配ASME B16.5标准中150LB等级3英寸法兰的尺寸要求，现场安装时不需要额外加工过渡连接件，只要匹配对应压力等级的管路法兰，加装适配的密封垫片后按对角线顺序紧固螺栓即可完成安装，安装时需要注意保持阀体与管线的同轴度，避免强行对口导致阀体法兰承受额外的安装应力，长期使用中出现法兰面渗漏的问题。

　　闸板部分采用楔式密封结构，密封面堆焊硬质合金材料，硬度达到HRC40以上，可以耐受介质中少量固体颗粒的冲刷，不会在频繁开关过程中出现密封面划伤导致内漏的问题，阀杆与闸板的连接采用T型槽结构，允许闸板在关闭过程中有微小的角度自调整量，保证密封面可以完全贴合，不会因为加工误差导致密封面单侧受力出现磨损不均的情况。阀盖上部的填料函采用多层柔性石墨填料搭配填料压盖的密封结构，填料压盖采用双螺栓紧固结构，当阀杆处出现微量外漏时，不需要停机拆解阀门，只要对称紧固填料压盖的两个螺栓即可补偿填料的磨损量，实现带压状态下的外漏处理，大幅降低日常维护的停机成本。

　　从安装边界尺寸来看，这款闸阀的结构长度符合ASME B16.10标准中3英寸150LB闸阀的尺寸要求，手轮的最大外径、阀杆全开时的总高度都经过优化，不会出现安装后与周边管线、支吊架出现空间干涉的问题，现场做管线排布设计时，只要预留出对应手轮操作的手部空间、阀杆全开时的向上伸出空间，就可以满足安装和日常操作的需求。日常使用过程中，这款闸阀仅作为截断介质使用，不建议作为节流阀长期处于半开半关状态，否则高速流动的介质会持续冲刷闸板密封面，导致密封面过早出现冲蚀磨损，缩短阀门的整体使用寿命。
