1/4NPT螺纹压力表隔离截止阀结构

这款阀件主要应用在液压系统、气动管路的压力检测支路中，核心作用是在压力表需要校验、更换或者维护时，切断主油路与压力表之间的连通通道，避免管路泄压造成的系统停机，同时也能防止带压拆卸压力表时出现介质喷溅的安全隐患。在实际的工业现场，这类小通径针型隔离阀往往安装在主管道的测压点引出位置，一端通过1/4NPT外螺纹接入主测压接头，另一端连接压力表或者压力传感器，手轮操作端朝向便于人员操作的方位，不需要额外的操作工具，徒手就能完成通断切换。

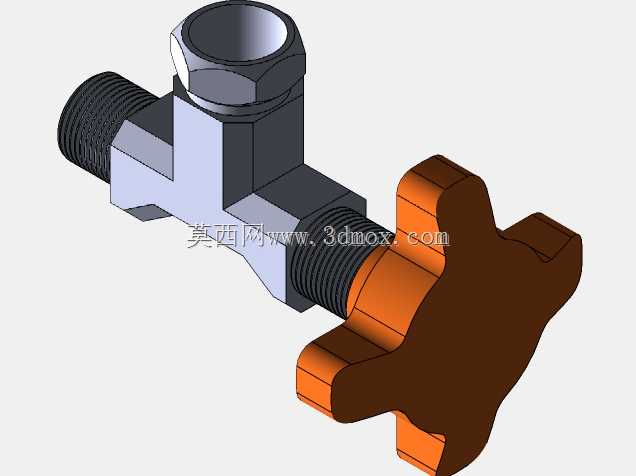

从结构设计来看，这款阀采用直角式流道布局，相比直通式结构更适合测压支路的直角布管需求，能减少管路弯折带来的应力集中，也能压缩测压支路的整体安装空间。阀体的密封副采用锥面硬密封配合，在液压系统常用的矿物油、水乙二醇等介质工况下，能耐受最高31.5MPa的工作压力，密封面经过研磨处理，长期反复开关也不会出现内漏问题。手轮采用星形防滑结构，表面做了防滑棱处理，即使操作人员手上沾有油污，也能稳定施加扭矩，不会出现打滑脱手的情况，手轮与阀杆之间采用卡装固定，不需要额外的紧固件，装配工序更简单，后期维护时也能快速拆解更换密封填料。

安装边界方面，这款阀的两个外螺纹接口轴线呈90度垂直布局，螺纹规格统一为1/4NPT锥管螺纹，安装时不需要额外搭配转接头，直接缠绕密封生料带或者涂抹螺纹密封胶就能完成紧固，接口的有效旋合长度符合NPT螺纹的标准规范，能保证足够的连接强度与密封性能。阀体的主体采用六角外形设计，安装时可以用普通开口扳手卡住阀体六角部位施加反扭矩，避免安装过程中阀杆承受额外的扭转力，损坏内部密封结构。手轮的最大回转直径经过优化，在保证操作力矩足够的前提下，不会和周边的管路、阀件产生运动干涉，即使在排布密集的阀组上也能顺利操作。

在实际选型应用中，这类隔离阀需要匹配系统的最高工作压力与介质类型，这款阀的流道通径为4mm，完全满足压力表测压的流量需求，不会因为通径过小造成压力检测滞后，也不会因为通径过大导致阀件整体体积冗余。阀杆的填料密封采用多层复合填料结构，在阀杆反复旋转的过程中能持续保持密封性能，不需要频繁拧紧填料压盖，日常维护工作量极小。阀体的材质采用碳钢镀锌处理，表面的镀锌层能适应车间内的潮湿、轻度腐蚀环境，不会轻易出现锈蚀卡滞的问题，在常规的工业液压站、机床液压系统、工程机械液压回路中都能稳定使用。

设计过程中，建模时优先保证了各配合面的同轴度要求，阀杆与阀体的导向孔配合间隙控制在0.02mm以内，既保证阀杆转动灵活，又不会因为间隙过大导致介质泄漏。螺纹部分的建模严格遵循ANSI B1.20.1标准中NPT螺纹的牙型、锥度参数，能和标准的NPT内螺纹接口完美适配，不会出现螺纹错扣、密封失效的问题。手轮的防滑棱深度经过优化，既保证足够的摩擦力，又不会因为棱角过于尖锐划伤操作人员的手部，整体结构没有多余的冗余设计，所有的结构特征都服务于功能需求，没有为了外观增加不必要的工艺成本。
