船用海水冷却专用铜质离心泵结构

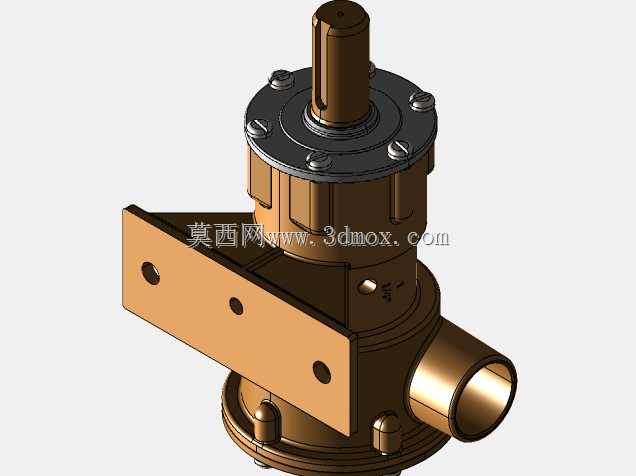

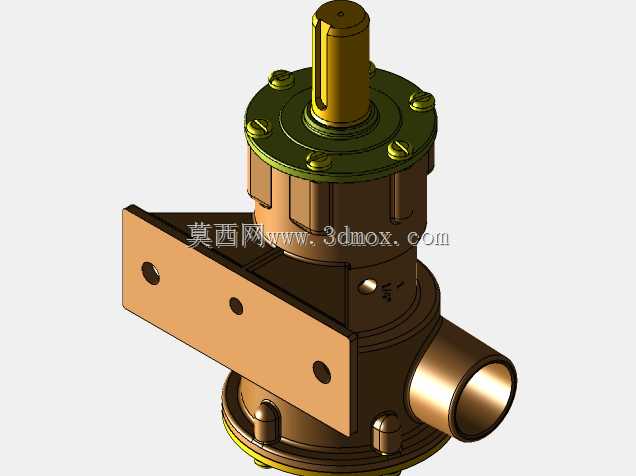

　　在船舶动力系统的冷却回路设计中，这类海水冷却泵是直接接触舷外海水的核心流体输送部件，主要承担将舷外抽取的海水送入发动机冷却器，带走柴油机缸套、滑油冷却器、增压空气冷却器累积热量的职能，是船舶闭式冷却系统中开式海水回路的动力源，直接决定动力系统的持续运行稳定性，一旦出现流量不足或密封失效，会直接触发发动机高温报警，甚至造成拉缸等不可逆的动力损伤。从结构设计来看，该泵采用卧式单级悬臂式离心泵结构，整体泵体选用锡青铜材质铸造，核心原因是海水含盐量高、电化学腐蚀倾向强，铜质材料相比铸铁、普通碳钢具备更优异的耐海水腐蚀性能，同时能抑制海生物附着在泵腔流道内壁，避免长期运行后流道堵塞造成流量衰减。

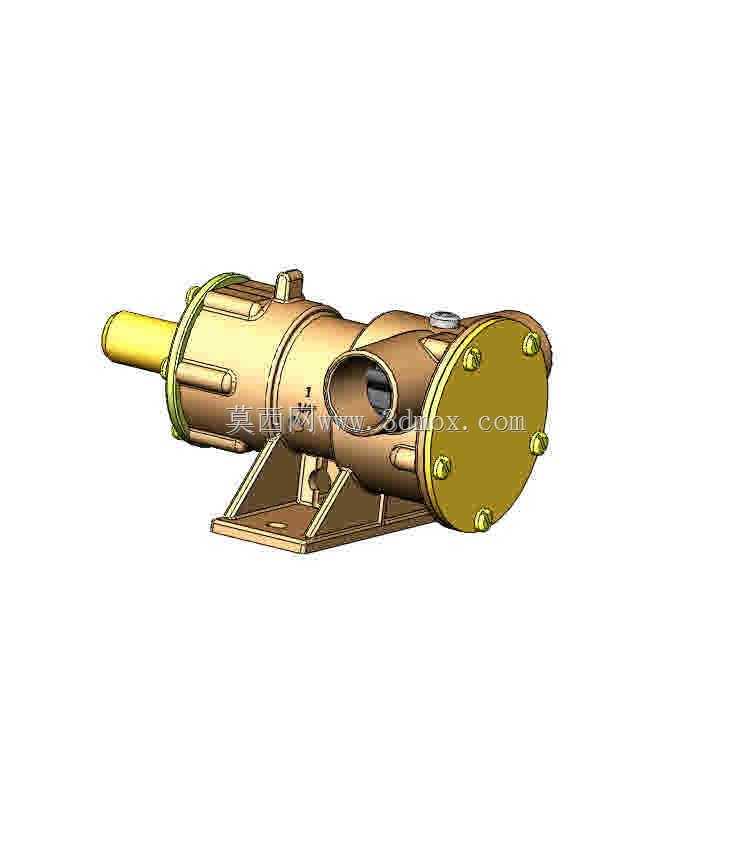

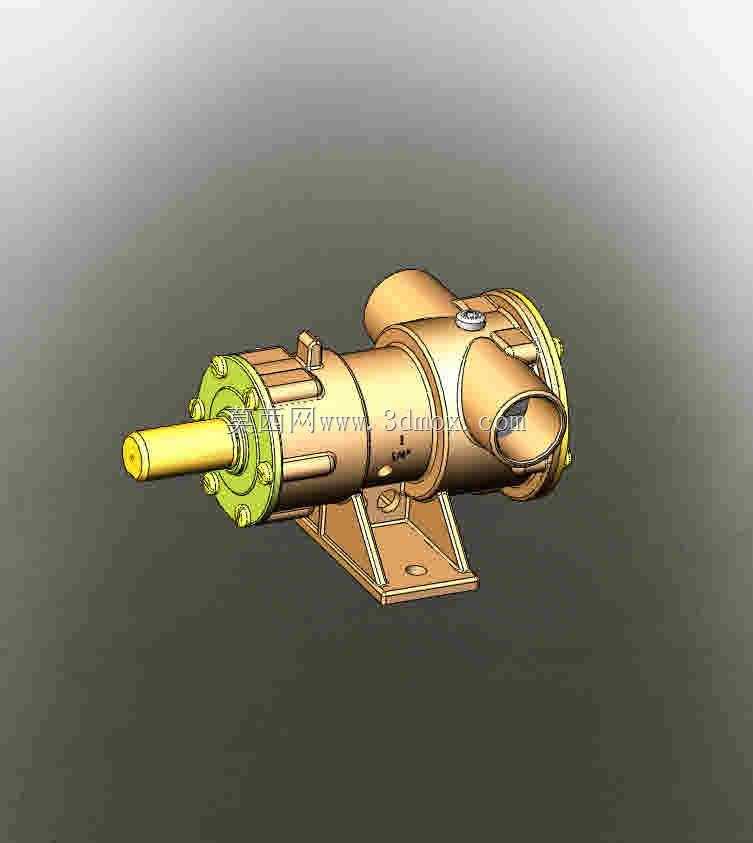

　　泵的进出口采用侧进端出的流道布局，进水口垂直于泵轴方向设置在泵体中段，出水口沿泵轴轴向布置在端盖侧，这种布局能缩短海水在泵腔内的流道长度，降低流阻损失，同时适配船舶机舱内紧凑的管路布置空间，减少管路弯折带来的压力损失。安装结构上，泵体底部设置一体式铸造的安装支脚，支脚带有两个长圆形安装孔，可适配安装基座上的小范围位置偏差，安装时需保证泵轴与驱动端的联轴器同轴度控制在0.1mm以内，避免运行过程中出现轴系振动过大、机械密封过早磨损的问题。泵的驱动端伸出轴采用不锈钢材质包覆，轴封位置采用机械密封结构，替代传统填料密封，能有效降低海水泄漏概率，同时减少日常维护的填料调整工作量，适配船舶长期离岸运行、维护资源有限的使用场景。端盖部分采用螺栓紧固的分体式结构，端盖与泵体之间设置耐海水腐蚀的橡胶密封垫片，拆解时只需拆除端盖周向的紧固螺栓，即可快速清理泵腔内部进入的海沙、贝壳等杂物，也能便捷检查叶轮的汽蚀磨损情况，大幅提升船上运维的效率。设计过程中，叶轮采用闭式离心叶轮结构，叶片型线经过流道仿真优化，在额定转速下能保证足够的扬程和流量，满足不同功率等级船用发动机的冷却水量需求，同时叶轮做了动平衡校正，减少高速旋转时的径向跳动，降低运行噪音和振动。

　　从安装边界来看，泵的整体轴向长度控制在适配小型船舶机舱安装空间的范围内，泵体最大外径不超过常规船用辅机的安装预留尺寸，轴伸端的键槽尺寸符合通用船用动力输出的连接标准，可直接通过联轴器与发动机前端的取力口连接，也可适配独立电机驱动的安装场景。实际选型过程中，需要匹配发动机的额定热负荷计算所需的冷却海水流量，保证泵的额定流量留有10%-15%的余量，应对船舶航行区域海水温度变化、海生物附着造成的流道阻力上升问题，同时安装位置要低于船舶满载水线，保证停泵时泵腔内能留存足够的引水，避免启动时出现气缚无法抽送海水的问题。

　　在三维建模过程中，需要重点还原泵体内部的流道曲面、叶轮叶片的型线参数、安装支脚的孔位尺寸、轴伸端的配合公差，保证模型可直接用于管路布置干涉检查、安装基座的适配设计，也可用于后续的铸造工艺拆解、维修备件的测绘参考。这类泵的使用场景覆盖内河渔船、沿海小型作业船、游艇等各类采用海水开式冷却的船舶动力系统，相比普通陆用清水泵，其材质选型、密封结构、安装形式都完全针对船舶使用环境做了适配，能在高湿度、高盐雾、持续振动的机舱环境下长期稳定运行。
