多吨位随车起重运输车折叠臂作业结构

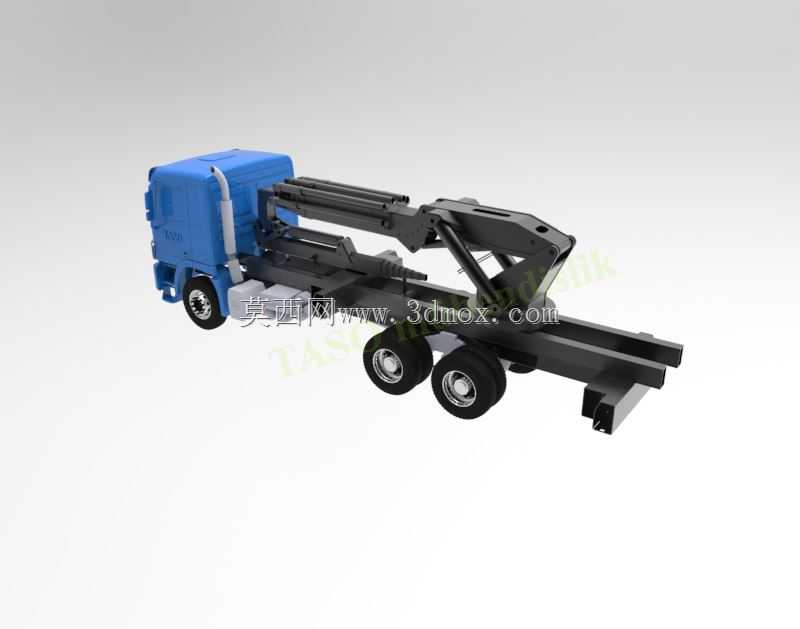

　　这套折叠臂式随车起重运输结构，覆盖35吨到125吨多档额定起重量规格，适配重型商用车二类底盘改装，核心解决传统吊装作业中设备转场依赖额外运输车辆、狭小场地支腿展开空间不足的痛点，在市政管网抢修、山区风电设备散件转运、厂区重型模具移位、应急救援装备吊装等场景中，能独立完成货物自装、运输、自卸全流程作业，无需额外配置辅助吊装设备。从结构设计逻辑来看，整套臂架采用折叠式多节臂布局，区别于传统直臂随车吊的伸展方式，折叠臂收拢时可完全贴合底盘纵梁上方空间，不会超出驾驶室顶部高度，满足城市道路限高通行要求，同时臂架折叠后整车重心更低，高速转场时的行驶稳定性优于同吨位直臂产品。

　　臂架的铰接点位置经过多轮载荷迭代校核，每处铰点均配置自润滑滑动轴承，适配户外无定期保养的作业工况，避免沙尘环境下铰点卡滞。臂架的伸缩油缸采用倒置式安装，缸杆表面镀硬铬处理，可抵御作业过程中碎石飞溅、砂浆滴落造成的表面损伤，油缸管路全部布置在臂架内部的走线槽内，避免外部剐蹭造成液压管路破损。底盘部分的改装设计充分考虑了上装载荷的传递路径，在原底盘纵梁的对应位置加装了内嵌式加强衬梁，衬梁与原纵梁采用高强度螺栓配铰制孔连接，避免焊接造成的母材应力集中，支腿结构采用H型前后支腿布局，前支腿可延伸至驾驶室前方，后支腿可向车尾两侧展开，每个支腿的垂直油缸均配置双向液压锁，即便作业过程中液压管路出现突发泄漏，支腿也不会出现回缩失稳，支腿盘采用可拆卸式结构，在松软地面作业时可加装垫木增大接地面积，降低对地比压。

　　从安装边界尺寸来看，折叠臂完全收拢后，上装整体宽度不超过底盘驾驶室宽度，单侧外伸量控制在150mm以内，满足GB1589规定的道路车辆外廓尺寸要求，臂架最大仰角下的作业高度覆盖对应吨位的常规吊装需求，最小作业半径下可完成紧贴车身侧面的货物吊装，解决了直臂吊在近距吊装时的盲区问题。臂架末端预留了标准吊具安装接口，可快速更换吊钩、抓斗、玻璃吸盘等属具，适配不同类型货物的吊装需求，液压系统采用负载敏感变量泵配置，可根据实际吊装载荷自动调整泵的输出流量，在轻载作业时可提升臂架动作速度，重载作业时自动降低速度提升输出扭矩，同时避免系统溢流造成的能量损耗。

　　整套结构的三维建模过程中，对所有运动部件做了全行程干涉检查，模拟了臂架从收拢状态到全伸展状态的所有动作姿态，排除了臂架与驾驶室、支腿与货箱之间的运动干涉，同时对整车在不同坡度、不同支腿伸出长度下的倾翻稳定性做了仿真校核，确保各吨位规格在额定起重量范围内的作业安全。在实际作业场景中，这类折叠臂随车吊尤其适合在空间受限的厂区内部、城市老旧小区改造现场作业，无需占用过多道路空间即可完成设备吊装，相比单独配置汽车吊加货运卡车的作业模式，可减少一台作业车辆的配置，同时降低作业过程中的设备协调成本，转场时无需拆解臂架结构，收拢后即可直接上路行驶，大幅提升跨区域作业的转场效率。臂架的折叠机构采用双油缸驱动的连杆结构，在臂架展开过程中可实现动作的平稳过渡，不会出现臂架突然下坠的风险，每个臂节的伸缩动作均设置了行程限位装置，避免臂节过伸造成的结构脱开风险。
