COMEUP GTD-650电动牵引绞盘结构设计

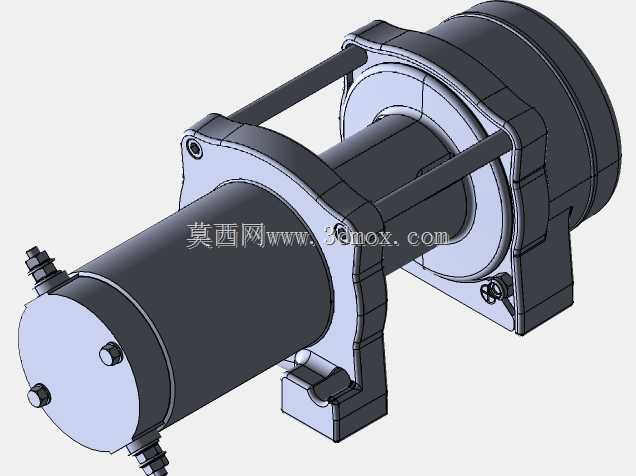

这款电动绞盘常被用于越野车辆自救、轻型工程物料牵引、户外作业点位的重物移位场景，在无大型起重设备覆盖的狭窄作业区，也能完成额定载荷内的水平或小角度斜向牵引作业。从结构拆解来看，整套模型还原了驱动电机单元、减速传动舱、钢丝绳卷筒、重载吊钩、有线控制手柄五大核心模块，各部件的装配间隙、连接位的固定结构都做了等比例还原，能直观看到动力从电机输出到卷筒转动的完整传递路径。

设计层面，驱动单元采用密封式壳体结构，壳体表面预留的散热筋结构，能在持续牵引作业时带走电机运转产生的热量，避免长时间负载下的过热损耗；卷筒侧边的导绳结构做了圆弧过渡处理，可减少钢丝绳收放过程中的剐蹭磨损，延长绳索使用寿命。控制手柄采用分体式有线设计，手柄上的操控按键做了凸起防滑造型，操作人员可在距离绞盘3-5米的安全位置操控收放动作，避免牵引过程中绳索崩断、重物滑脱带来的安全风险。

从安装边界来看，绞盘主体的安装底座预留了四个对称分布的固定螺栓孔，安装时需匹配对应强度的安装支架，支架的承载能力需大于绞盘额定牵引载荷的1.5倍，避免牵引过程中底座变形或脱落。卷筒的容绳量匹配对应直径的镀锌钢丝绳，绳索末端的固定压块在模型中也做了细节还原，压块通过两颗内六角螺栓锁紧在卷筒侧壁，能保证绳索满负载牵引时不会从卷筒处滑脱。吊钩部分带弹簧复位的防脱锁片，挂接吊点后锁片自动闭合，可防止牵引过程中吊点从吊钩开口处脱出。

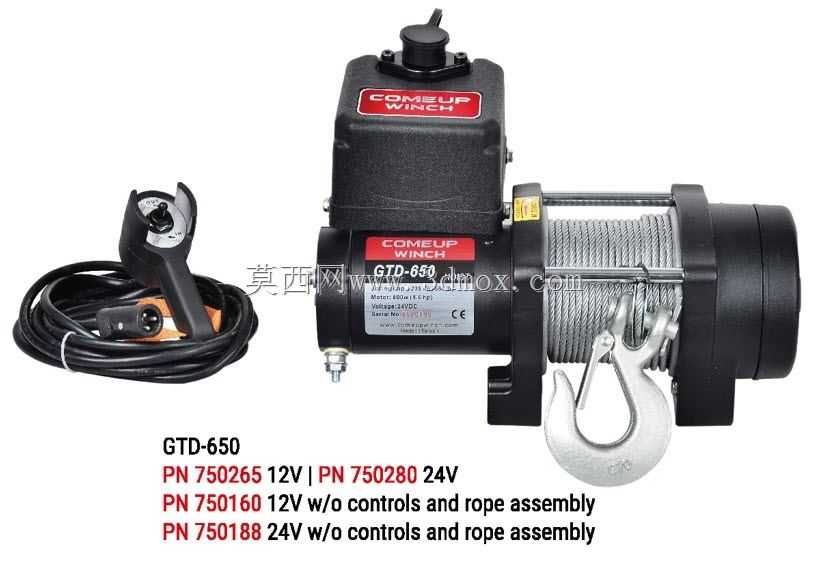

在实际选型适配中，这类绞盘的供电规格分12V与24V两种，分别适配不同电压的车载供电系统或移动作业电源，模型中也还原了两种电压规格对应的壳体标识差异，以及无控制组件、无绳索组件的精简配置版本的结构区别。传动部分内置的行星减速结构藏于电机与卷筒之间的舱体内，在保证大减速比输出足够牵引力的同时，尽可能压缩了整机的轴向尺寸，让绞盘能安装在车辆前保险杠、小型设备机架等空间局促的位置。

细节上，电机端盖处的接线端子、壳体上的参数标识铭牌、吊钩上的载荷标识刻印都在模型中有所体现，接线端子位置做了防水胶圈的安装槽设计，能适配户外雨天、泥泞场景的作业需求，减少水汽进入电机内部造成的电路故障。控制线缆的接口做了快插式结构设计，不需要拆解壳体就能完成控制手柄的连接与拆卸，方便日常收纳与故障更换。整机的重心集中在卷筒与电机的衔接位置，安装时需保证固定支架的受力点与整机重心重合，避免长时间负载下支架出现单侧受力变形的问题。
