多电机驱动可调节密度水下航行器结构

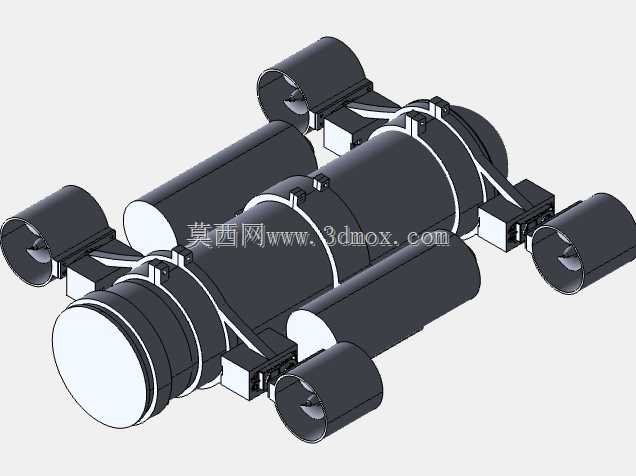

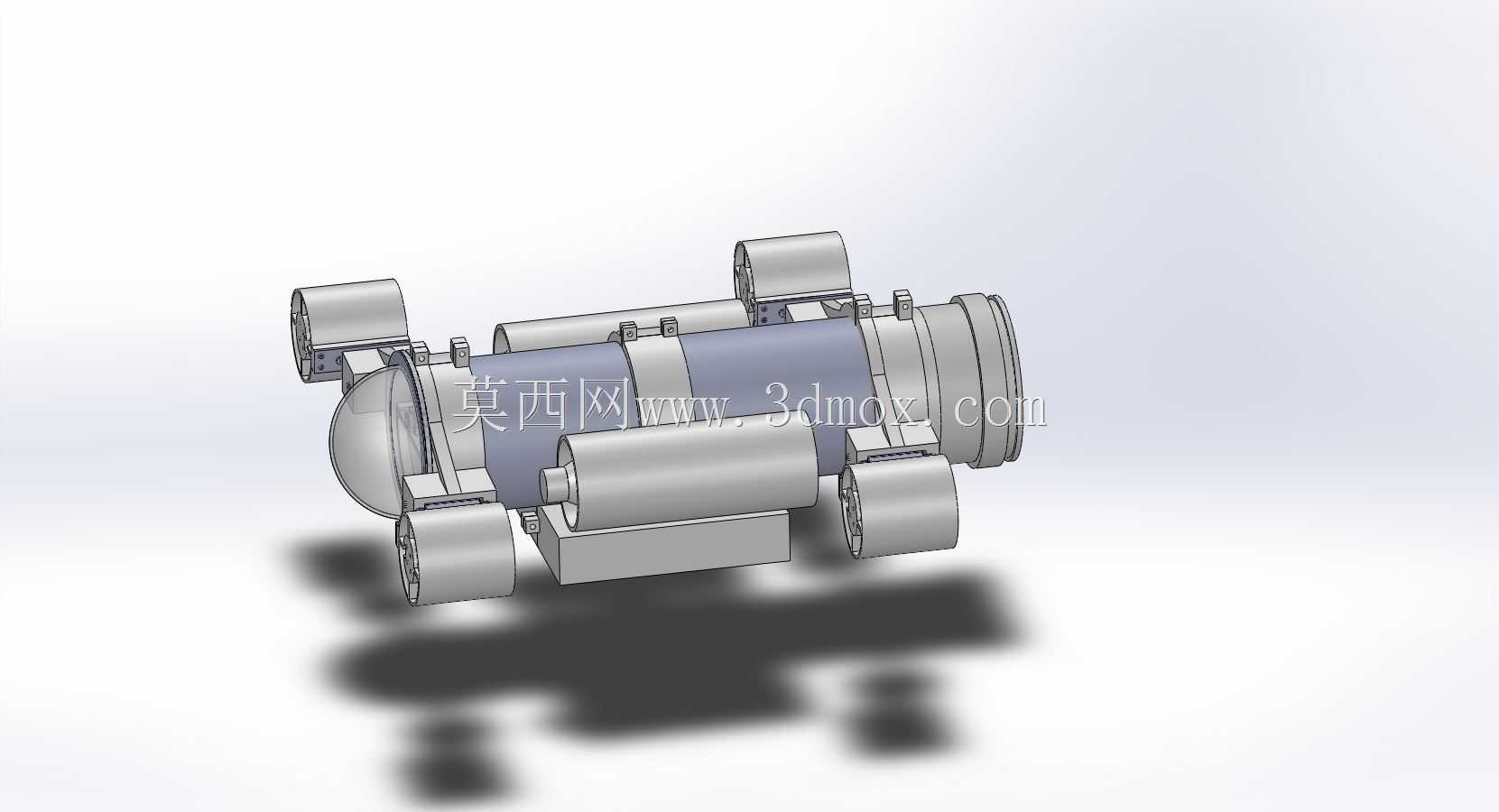

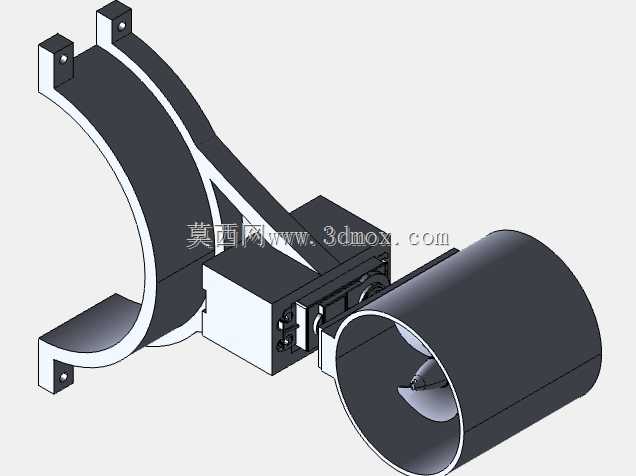

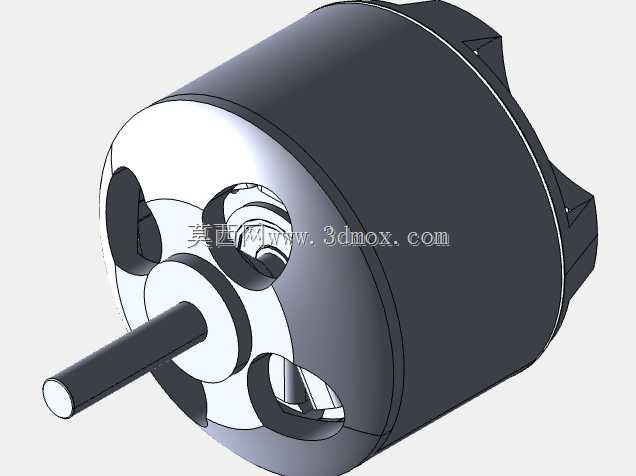

这款水下航行器的结构设计，最初是针对近岸浅水域的水下巡检、小型构件排查类场景落地的，区别于市面上常见的单推进器或双推进器布局，整体采用4个主推进电机搭配4个舵机的驱动架构，在实际水域测试中能完成定深悬停、小半径转向、低速贴底行进这类常规水下设备较难实现的动作。从结构布局来看，主体承压舱采用分段式筒状结构，中部为核心的电子元器件与配重调节舱段，前端设置透明观察舱罩可搭载图像采集模块，四周对称布置的推进单元通过独立的密封舱体与主舱连接，每个推进单元的安装座都预留了减震缓冲间隙，避免电机运转时的振动传递到主舱影响传感元件的采集精度。

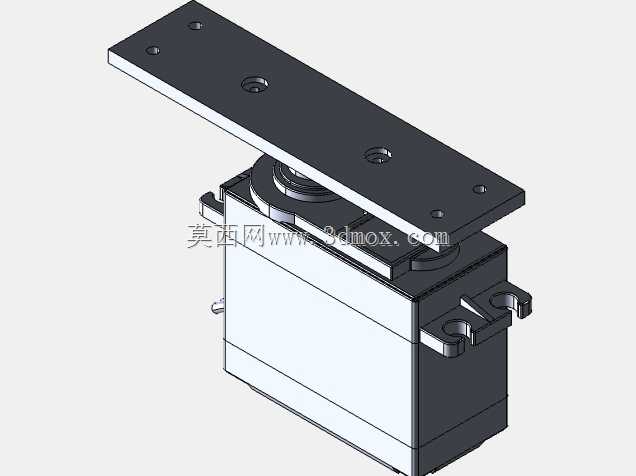

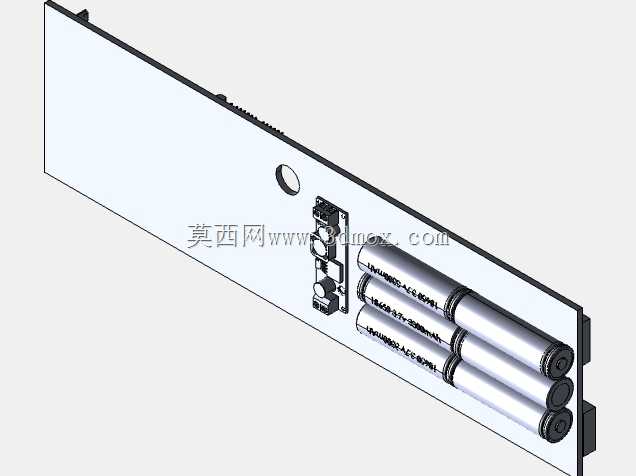

在密度调节功能的设计上，没有采用传统的压载水舱结构，而是在主舱内部预留了可调配重块的安装导轨，作业人员可根据不同水域的水体密度（比如淡水与海水的密度差、高泥沙含量水域的密度变化），快速增减配重块的数量与安装位置，配合推进器的动力输出，能快速实现零浮力状态的调整，减少推进器的持续动力损耗，延长水下作业的续航时长。每个舵机的输出轴都采用了双道O型圈密封结构，密封沟槽的公差控制在0.02mm以内，在10米水深的压力环境下能保证密封可靠性，不会出现渗水导致舵机失效的问题。

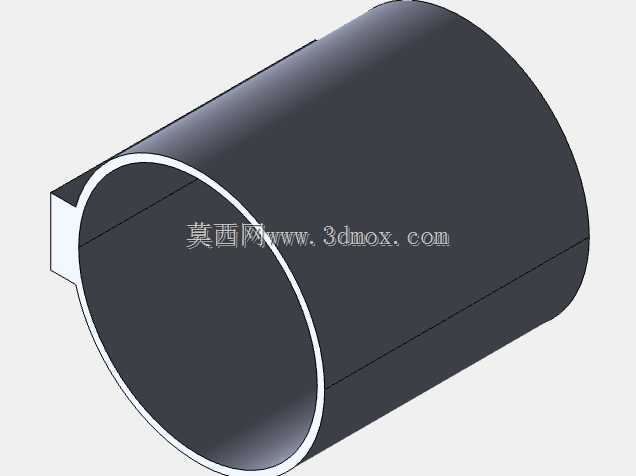

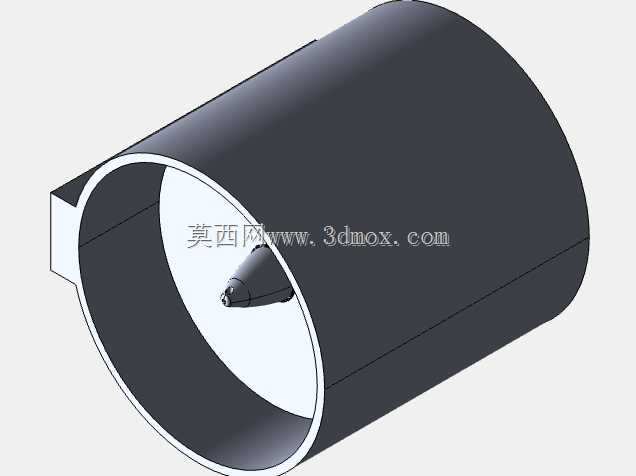

从安装边界尺寸来看，整体主体舱段的外径控制在120mm，含四周推进单元的最大横向尺寸为380mm，轴向总长度为520mm，这个尺寸设计既可以保证内部有足够的空间放置控制板、电池、传感模块，也能让设备顺利穿过常规的水下管道、养殖网箱的网格间隙，适配更多狭窄空间的作业需求。推进器的保护罩采用圆弧过渡结构，没有突出的尖锐棱角，在水下行进时不容易缠绕水草、渔网等漂浮杂物，减少水下作业时的故障概率。

在实际应用场景中，这类结构的水下设备可用于水产养殖区的网箱破损检查、小型水库的坝体焊缝排查、近岸水下管线的外观巡检，也可搭载小型机械爪完成水下小型异物的拾取作业。结构设计时所有的连接法兰都采用统一的螺栓孔距，后续如果需要更换更大容量的电池舱、或者搭载不同的功能模块，不需要重新加工主体连接件，只需要更换对应舱段即可，具备不错的拓展性。主舱的端盖采用快拆式设计，通过旋转卡扣实现锁紧，不需要额外工具就能打开舱盖进行电池更换、参数调试，相比传统的螺栓锁紧端盖，在岸边作业时的调试效率能提升40%以上。

布线方面，所有内部线缆都沿着舱壁的走线槽布置，动力线与信号线分开走不同的槽道，避免动力线的电流干扰传感信号的传输，每个穿过舱壁的线缆接头都采用硫化密封处理，能承受长期的水下浸泡与水压变化，不会出现线缆外皮老化渗水的问题。推进器的螺旋桨采用三叶小直径设计，在低转速下就能提供足够的推力，同时运转时产生的水流扰动更小，在靠近水下结构物作业时，不会因为水流冲击搅起水底的泥沙影响观察视线。整体结构的重心设计在主舱的中轴线下部，即使在水流扰动下出现姿态倾斜，也能靠自身的重心配平快速回到水平姿态，降低飞控系统的姿态调整压力，提升水下行进的稳定性。
