框架式水下观测作业遥控潜水装置

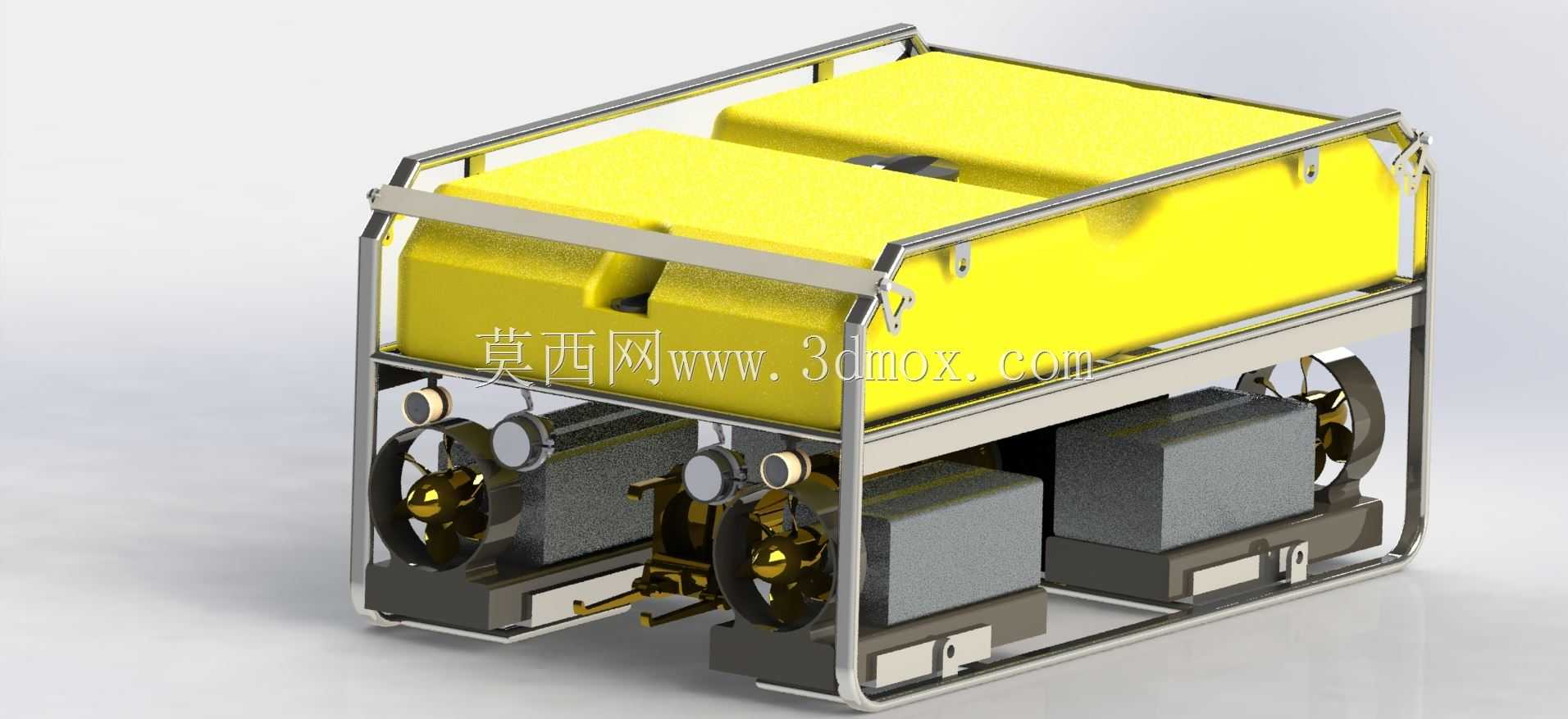

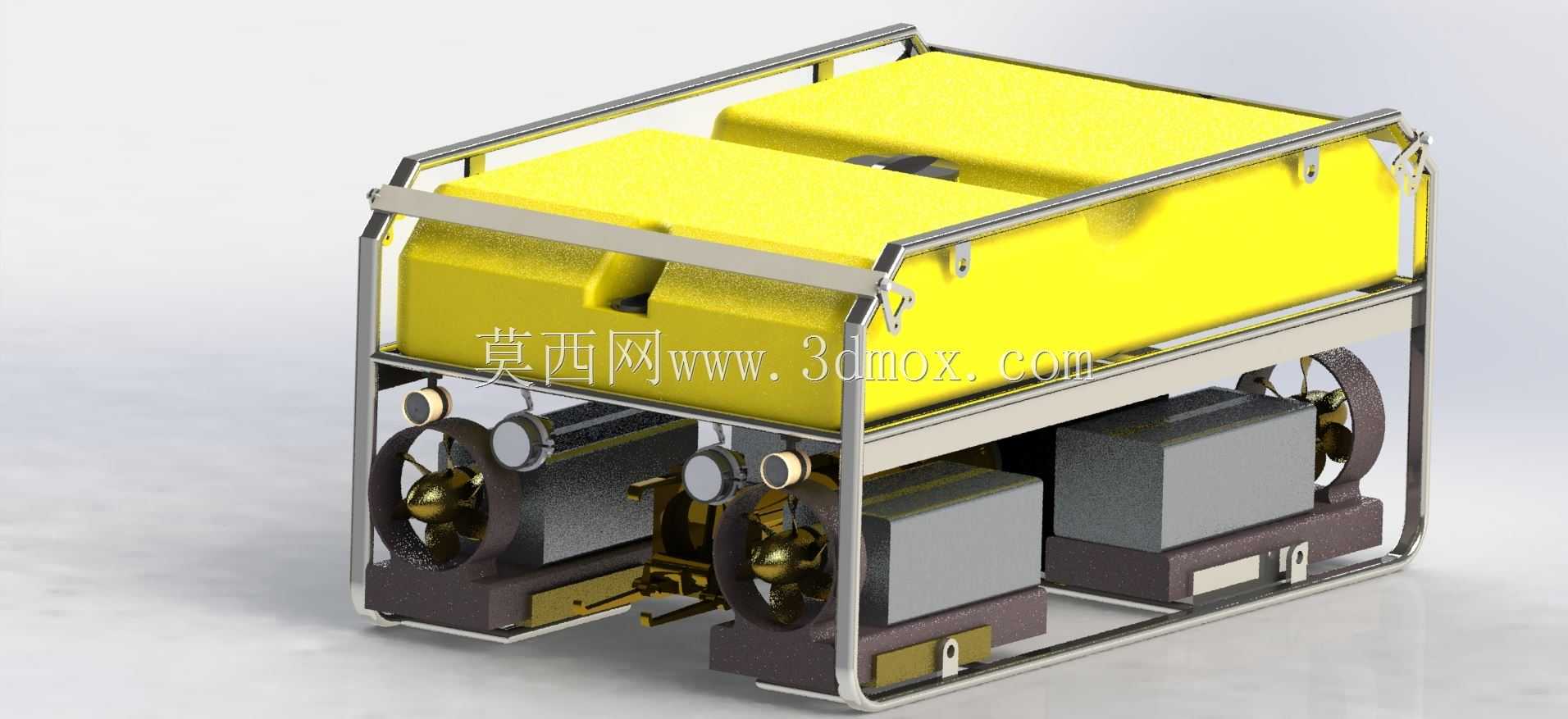

　　这款水下遥控潜水装置采用开放式金属框架承载结构，整体布局围绕水下作业的稳定性、易维护性需求展开设计，框架选用耐海水腐蚀的金属型材焊接成型，边角处做圆弧过渡处理，避免水下航行时勾挂水草、缆线等障碍物，同时框架预留了多组标准化安装孔位，可根据不同作业场景快速搭载声呐、水下摄像头、机械抓取臂、水质检测传感器等不同功能模块，适配近海养殖巡检、水下坝体裂缝排查、船底附着物清理、水下管线巡检等多类作业场景。装置上部设置高密度浮力材料块，浮力材料的外形与框架上部轮廓完全贴合，通过快拆压条固定在框架顶部，可根据搭载设备的重量调整浮力材料的配置数量，保证装置整体在水中处于微正浮力状态，即便动力系统意外断电，装置也能缓慢上浮至水面，降低设备丢失风险。

　　装置下部的动力舱段采用对称式布局，四组推进器分别布置在框架四角位置，其中两组负责水平方向的进退与转向动作，另外两组负责垂直方向的升沉与姿态调整，推进器外部加装防护网罩，避免水下杂物缠绕螺旋桨，推进器的安装支架采用角度可调设计，可根据实际航行需求微调推进器的喷射角度，优化水下机动的灵活性。动力舱内部预留了密封电池舱与控制电路舱的安装空间，两个舱体均采用O型圈密封结构，舱盖与舱体之间通过快拆锁扣连接，方便日常维护时更换电池、检修电路，舱体外部设置水密接插件，所有与外部模块连接的线缆均通过水密接插件引出，避免海水渗入舱体内部损坏电子元件。

　　装置的整体外形尺寸控制在小型作业级ROV的常规范围内，长度不超过0.8米，宽度不超过0.6米，高度不超过0.5米，可通过小型船只的侧舷吊放设备完成布放与回收，不需要占用大型作业船的甲板空间，适配近岸浅海、内陆湖泊水库等多种作业水域的布放条件。设计过程中重点考虑了装置的重心配平，重量较大的电池、推进器等部件均布置在框架下部，浮力材料布置在框架上部，使得装置整体重心低于浮心，水下航行时具备良好的自稳性能，即便在水流速度不超过1.5节的水域作业，也能保持稳定的悬停姿态，方便搭载的检测设备采集清晰的影像或数据。

　　框架侧面预留了水下照明设备的安装位，可根据作业水域的能见度情况选配不同功率的LED补光灯，补光灯的照射角度可独立调整，配合摄像头云台可实现全方向的观测照明。装置底部预留了通用安装底板，可搭载小型机械手完成水下轻量物体的抓取、采样作业，也可搭载清刷设备完成船底、码头桩柱的附着物清理作业，不同搭载模块的供电与通讯线路均通过框架内部预设的走线槽布置，避免线缆外露在框架外部被水流冲击晃动或被障碍物刮损。在结构强度设计上，框架型材的壁厚经过受力校核，可承受30米水深的静水压力，同时满足吊放回收时的冲击载荷要求，所有金属结构件表面均做阳极氧化防腐处理，配合牺牲阳极块，可在海水环境下长期使用而不出现严重腐蚀。推进器的选型匹配装置的整体重量，单组推进器的推力不低于5kgf，四组推进器协同工作时，可实现装置在水下的全向移动，水平航速不低于2节，垂直升沉速度不低于1节，满足常规水下巡检作业的机动需求。密封舱的设计压力按照50米水深的标准做冗余设计，舱体选用铝合金材质加工，在保证结构强度的同时尽可能降低自重，减少浮力材料的配置量，提升装置的有效载荷能力。
