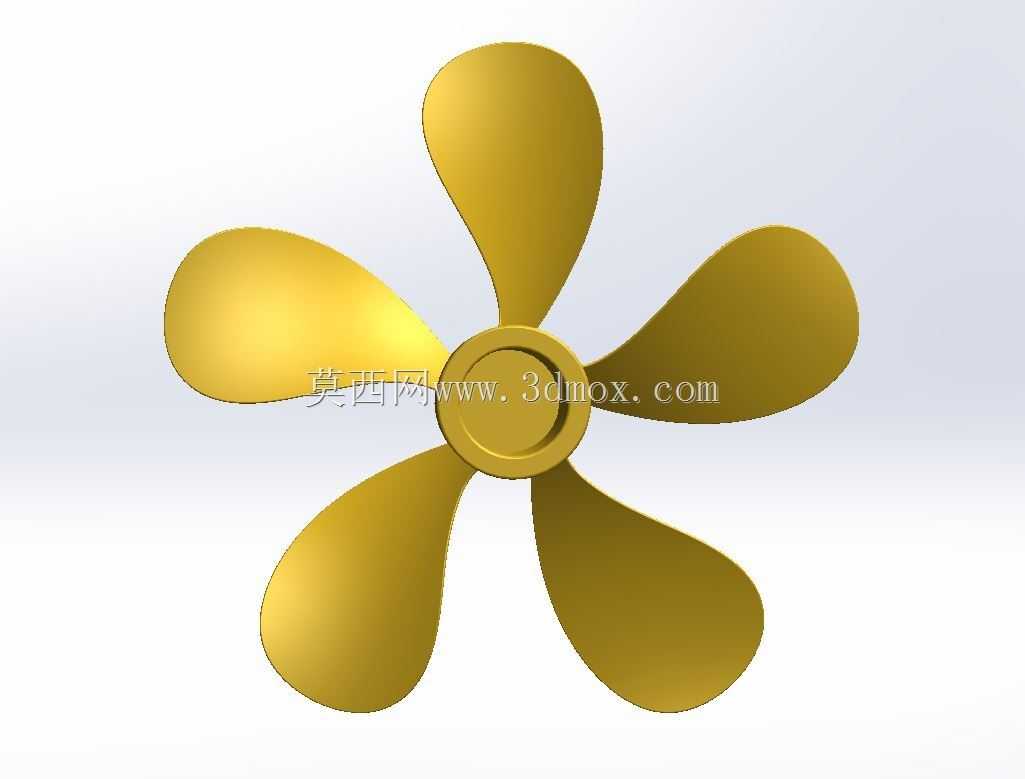

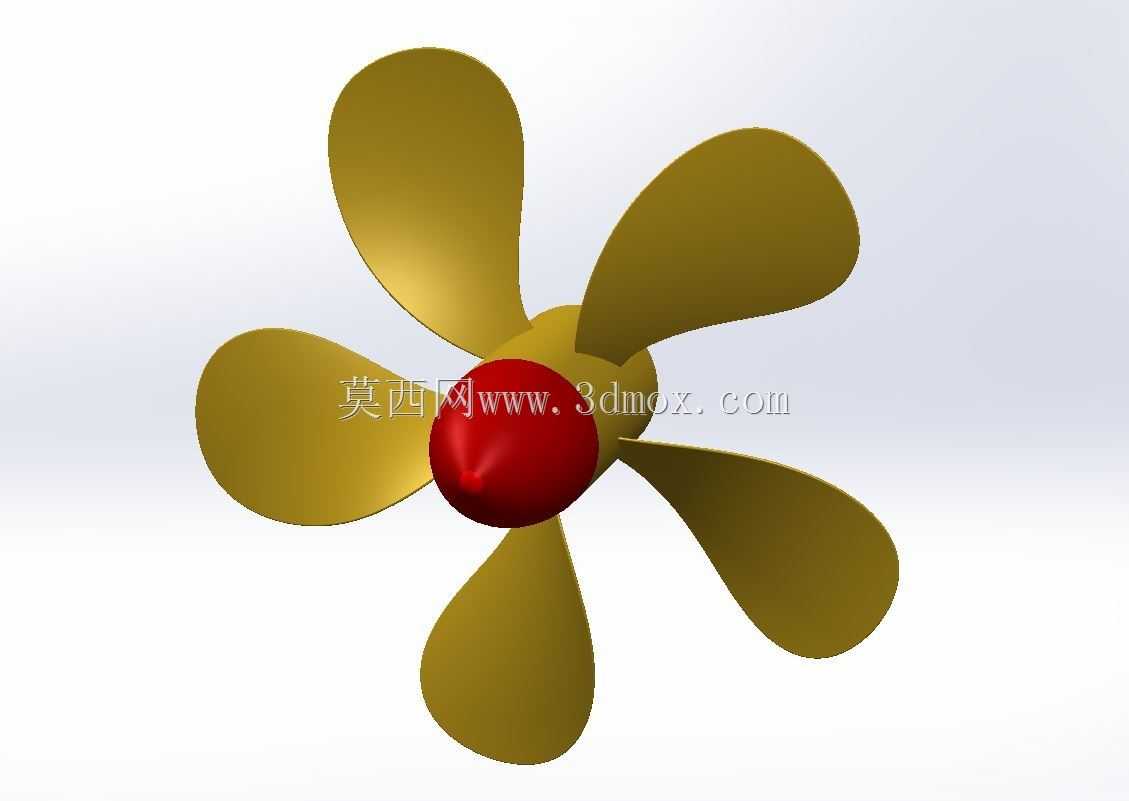

五叶式船舶推进用螺旋桨结构设计

　　在民用内河货运船舶、近海小型作业船的动力推进系统中，螺旋桨是直接将主机输出轴功率转化为船舶行进推力的核心执行部件，其结构设计合理性直接决定船舶航行的燃油效率、航行稳定性与舱内振动水平。这款五叶结构的螺旋桨，在设计阶段优先考虑了中小吨位船舶常用的中低速航行工况，相比常规三叶、四叶桨，五叶的叶形分布能让桨叶在旋转过程中更均匀地切割水流，大幅降低桨叶经过船体尾部伴流区时产生的脉动压力，减少传递至船体结构的振动与水下辐射噪声，适配对乘坐舒适性、作业隐蔽性有要求的客船、公务作业船使用场景。

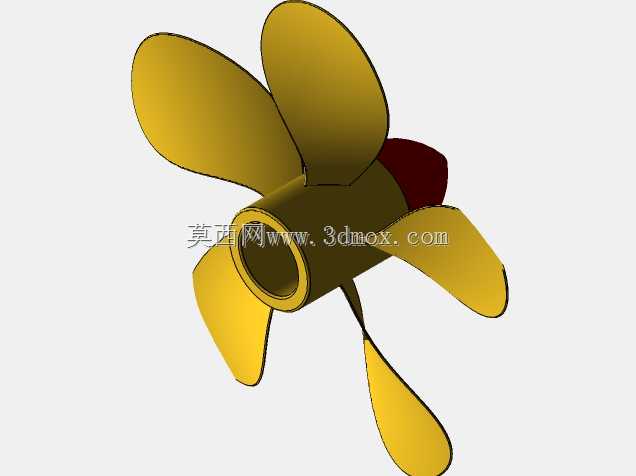

　　从结构设计逻辑来看，桨叶采用了从叶根到叶梢逐渐减薄的变截面翼型设计，叶根位置做了大圆角过渡与桨毂一体衔接，避免旋转过程中应力集中在连接位置引发疲劳断裂，每个桨叶的叶面弧度都经过水流推力特性匹配，在主机额定转速区间内，既能保证足够的水流推动面积，又不会因为叶面积过大增加不必要的旋转阻力。桨毂部分采用了中心带锥孔的安装结构，锥孔的锥度匹配常规船用尾轴的标准安装锥度，端面预留了锁紧螺母的安装定位台阶，安装时只需将桨毂锥孔与尾轴锥面贴合，通过端面锁紧螺母施加预紧力，再配合防松销钉即可完成固定，不需要额外设计复杂的连接法兰，能适配多数中小吨位船舶的尾轴安装边界，不需要对原有船体尾轴结构做大幅改动。

　　在实际作业场景中，这类螺旋桨长期浸没在水下工作，设计时需要考虑水流中夹杂的泥沙、漂浮杂物对桨叶的冲击，因此叶形边缘做了小圆弧钝化处理，避免尖锐边缘在碰到杂物时出现卷边、崩缺，同时桨叶的曲面过渡全程保持顺滑无突变，减少航行过程中水流在叶面形成空泡的概率，降低空泡效应对桨叶表面的气蚀损伤，延长部件的水下使用寿命。从安装边界尺寸来看，这款螺旋桨的旋转直径适配1.2米至1.8米吃水深度的船舶，安装时需要保证桨叶最外沿与船体尾部外壳、舵叶之间留有足够的安全间隙，避免船舶在重载吃水变化、大角度转向时桨叶剐蹭船体结构或舵系部件，桨毂的轴向长度也匹配常规尾轴的伸出长度，安装后不会因为桨毂过长增加尾轴的悬臂负载，也不会因为长度不足导致锁紧结构无法可靠固定。

　　在功能特性上，这款螺旋桨的正车曲面设计能在主机正转时最大化将旋转动能转化为向后的水流推力，倒车时桨叶的背面曲面也能提供足够的反向制动力，帮助船舶在靠港、紧急避障时快速减速，不需要额外加装辅助制动装置。设计过程中针对不同航速下的水流迎角做了分段优化，在船舶常用的经济航速区间内，桨叶的水流迎角处于最优升阻比范围，能在相同主机功率下获得更高的推进效率，帮助船舶降低燃油消耗。考虑到船舶在浅水区航行时可能遇到水底沙石剐蹭，桨叶的材料选型适配常用的铸铜、不锈钢铸造工艺，建模时所有曲面都做了拔模角度校验，能直接用于模具开模生产，不需要后续对模型做大量工艺修正，每个叶形的厚度分布都经过强度校核，在额定转速下能承受水流冲击带来的弯曲载荷，不会出现叶形变形影响推进效率的问题。
