垂直轴风力涡轮机结构设计方案

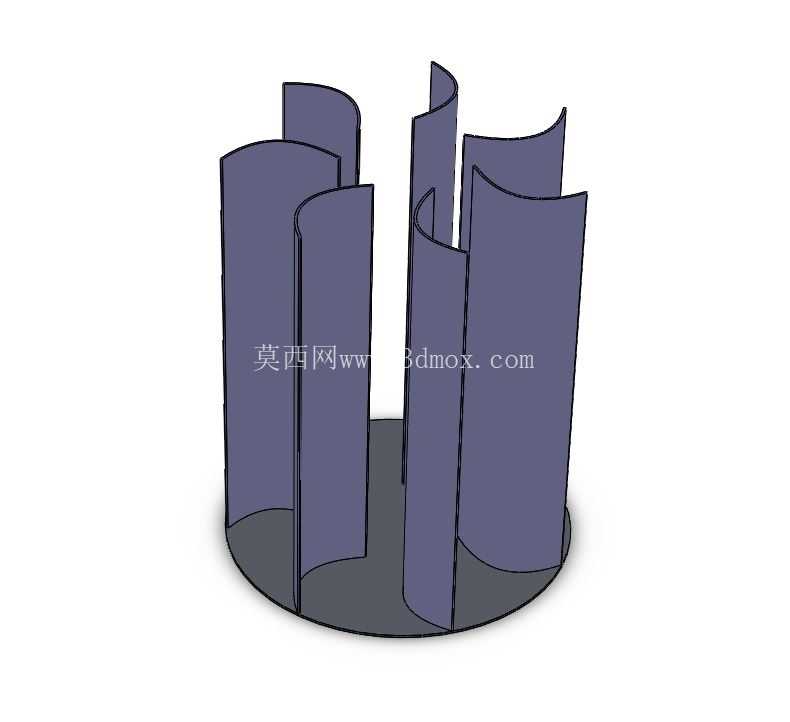

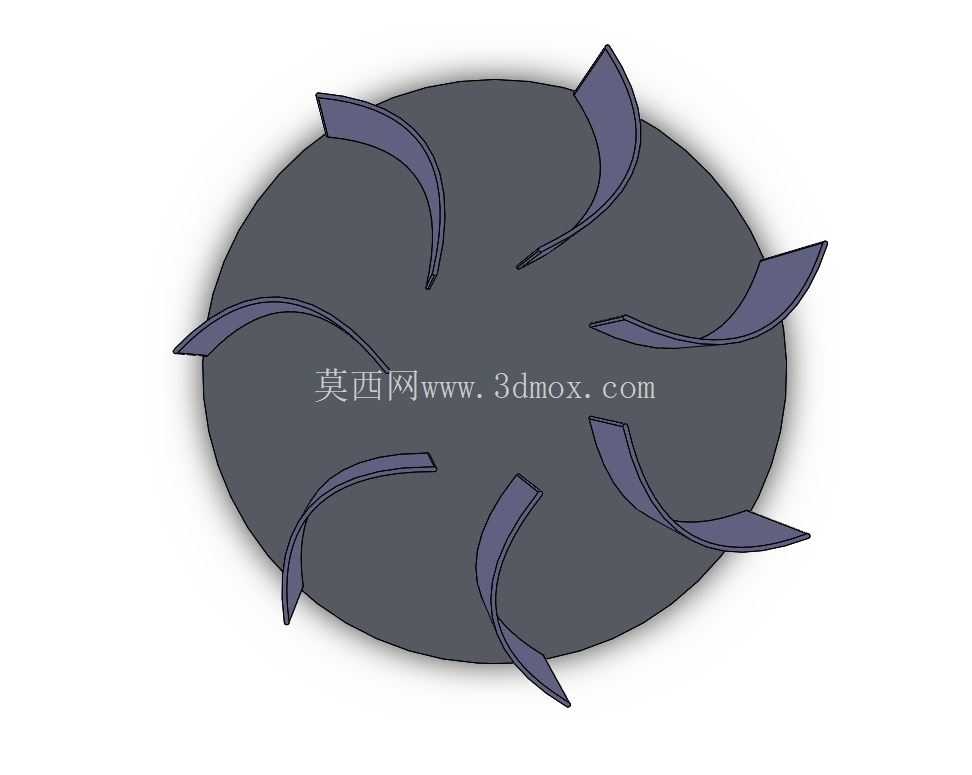

　　这款垂直轴风力涡轮的结构设计，核心围绕低风速场景下的风能捕获效率展开，区别于传统水平轴风机对风向的严苛要求，该结构无需配置偏航对风机构，在风向多变的城市楼宇顶部、山区零散供电点位、牧区离网供电场景中，能够省去复杂的风向追踪传动结构，降低日常运维的部件损耗概率。从功能特性来看，该风轮采用多组弧形叶片沿圆周阵列排布的结构形式，叶片曲面经过气动优化，来流风接触叶片曲面时，无论从哪个水平方向切入，都能在叶片两侧形成稳定的压差驱动力，带动底部连接的转轴持续输出扭矩，适配小型离网发电系统的动力输入需求，可直接搭配低速永磁发电机使用，省去增速齿轮箱的配置空间，降低整体传动链的故障点。设计过程中，首先考量的是安装边界的适配性，整体风轮采用底部圆盘作为承载基座，所有叶片的下端均固定在圆盘的定位槽内，叶片上端无额外连接圈梁，既减少了上部结构的风阻损耗，也能降低整体结构的自重，基座的安装孔位沿圆盘外圈均匀布置，可直接固定在预制的水泥基础或者钢结构支架顶部，安装时无需调整叶片的迎风角度，现场装配仅需完成叶片与基座的螺栓紧固、转轴与发电机输入端的对接即可，大幅缩短现场施工的周期。

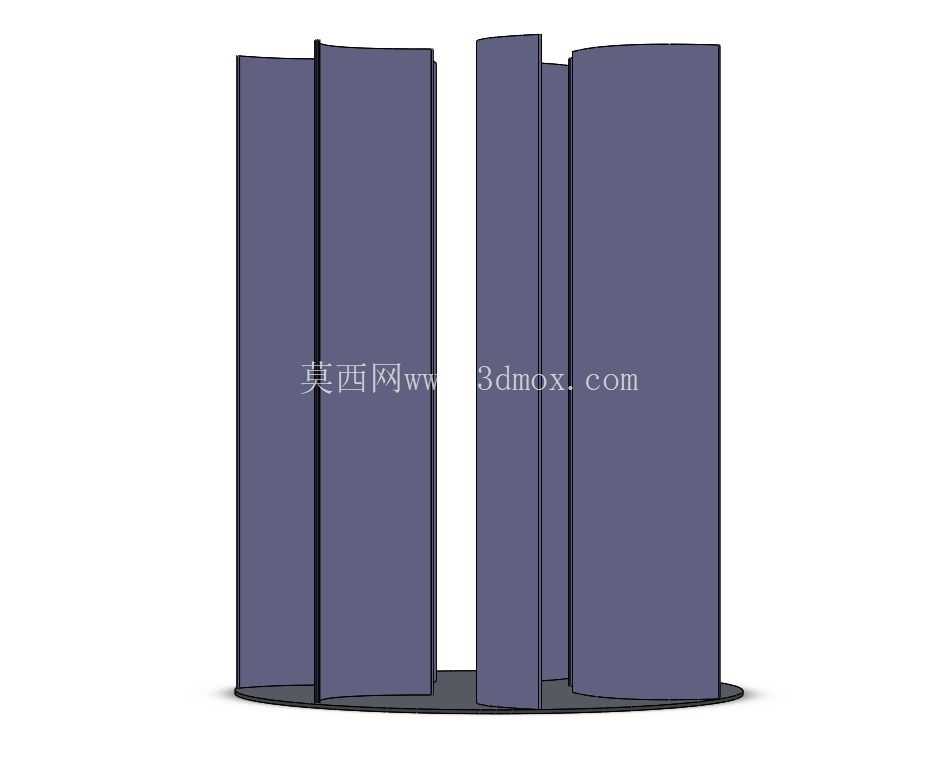

　　外形尺寸方面，风轮整体高度与直径的比例控制在1.2:1左右，这个比例下的结构重心完全落在底部基座的中心范围内，运行过程中不会出现偏心晃动的问题，即使在瞬时强风的冲击下，结构的倾覆力矩也能控制在基础承载的安全阈值内，无需额外加装拉线加固结构，适合在空间局促的屋顶、通信基站顶部等点位安装。从实际应用场景出发，这类垂直轴风轮的运行噪音远低于同功率的水平轴风机，因为叶片的线速度沿高度方向分布均匀，不会出现叶尖线速度过高产生的气动噪音，在居民区周边的分布式发电点位使用时，不会产生噪音扰民的问题；同时叶片的曲面结构没有尖锐的外伸边缘，运行过程中对鸟类的活动影响更小，适合在生态敏感区域的离网供电项目中使用。

　　结构细节上，每片弧形叶片的弧度都经过反复校核，确保风轮在启动风速下就能获得足够的启动扭矩，即使在每秒2.5米的低风速条件下，也能顺利启动带动发电机运转，相比传统垂直轴风机的启动风速要求降低了近30%，能够有效捕获低风速段的风能资源，提升全年的有效发电时长。叶片与基座的连接位置设计了嵌入式的定位止口，装配时不需要额外的工装定位就能保证每片叶片的安装角度一致，避免因为安装角度偏差造成风轮动平衡失效，减少运行过程中的振动问题；基座底部的转轴连接位采用了法兰式连接结构，可适配不同功率规格的低速发电机接口，不需要额外定制转接法兰，提升了结构的通用适配性。

　　在结构强度校核阶段，针对叶片的受力情况做了分段载荷计算，叶片根部与基座连接的位置做了局部加厚处理，能够承受极端大风下的叶片弯矩，避免出现叶片根部断裂的问题；同时整体结构没有外露的传动部件，所有转动配合面都位于基座下方的机舱内部，户外使用时可减少风沙、雨水对转动部件的侵蚀，延长设备的整体使用寿命。这类风轮结构还可根据实际的功率需求，灵活调整叶片的数量和整体尺寸，小尺寸规格可用于路灯监控的离网供电，大尺寸规格可组合成小型分布式风电场，为偏远村落提供生活用电，结构的模块化设计也让后期的部件更换更加便捷，单片叶片出现损坏时，仅需拆卸对应位置的紧固螺栓即可完成更换，不需要拆解整个风轮结构，大幅降低后期的维护成本。
