佳明743航海海图仪外观结构三维建模

这款航海海图仪的三维建模工作，最初是为小型作业船舶驾驶台改装配套做的结构适配参考，日常接触的近海捕捞船、内河交通艇、休闲游艇的驾驶台改装项目里，这类多功能海图仪是核心导航终端，替换老款单功能GPS、测深仪的时候，经常遇到原厂安装图纸缺失的问题，靠卡尺实测做逆向建模是结构工程师最常用的手段。

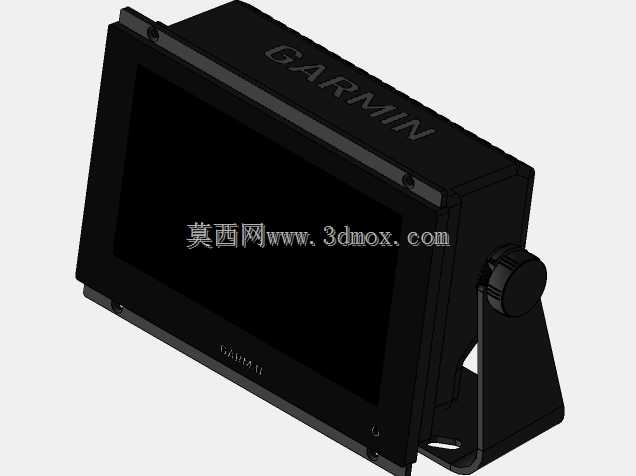

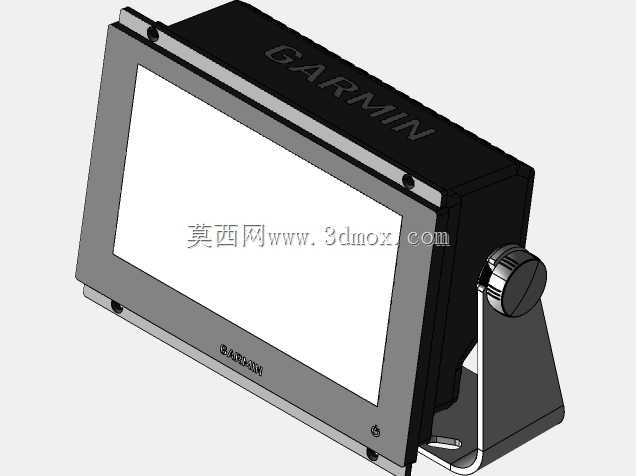

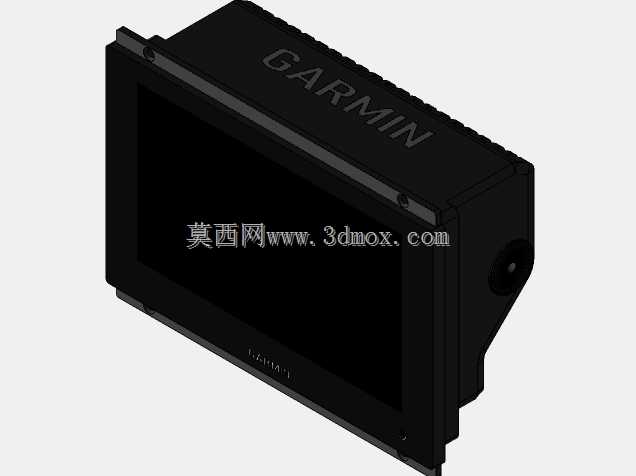

实际作业场景里，这类海图仪需要长期暴露在高盐雾、高湿度、强振动的船舱环境，屏幕区域要做到正面防泼溅，侧边的调节旋钮需要带阻尼定位结构，安装支架要支持多角度俯仰调节，满足不同驾驶位高度的操作人员观察视角需求，避免阳光直射屏幕产生反光影响海图信息读取。建模过程中最先处理的是屏幕前面板的边框弧度，最初按直角边框做的结构，装配验证的时候才发现原厂的背板区域带非常轻微的弧形锥度，这个细节如果忽略，后续做嵌入式安装的开孔匹配、定制防水保护罩的时候就会出现装配间隙过大的问题，尤其是做齐平安装的改装方案，边框的弧度公差需要控制在0.5mm以内才能保证密封胶条的压缩量均匀，达到IP65左右的正面防水要求。

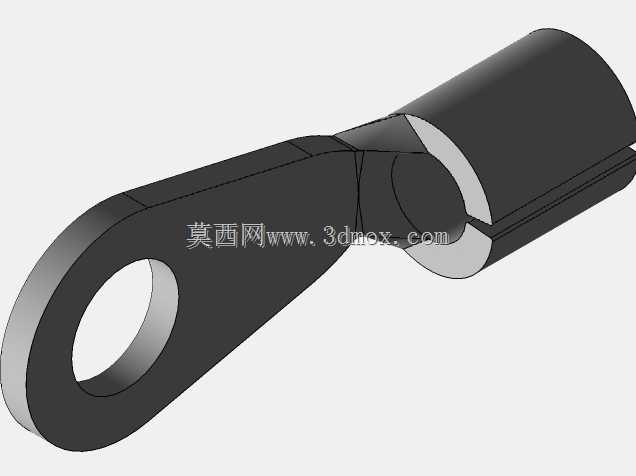

设备的接口区域全部集中在背部下方，建模时特意预留了连接器的安装沉台，这类专用航空连接器的螺纹螺距没有做完全的参数复刻，因为实际选型时这类航海设备的连接器都是品牌专用规格，常规接插件供应商很难找到完全匹配的型号，建模时只保留了接口的位置边界和安装空间，足够后续做布线设计、安装背板开孔即可，不需要过度纠结非通用结构的细节参数。侧边的旋钮结构做了防滑齿的细节还原，旋钮的阻尼行程按实际操作的手感做了转动角度的限位，实际使用中这个旋钮用来快速缩放海图比例、调节屏幕亮度，操作频率很高，结构上需要和内部的编码器安装位完全对齐，避免旋钮转动时出现卡滞。

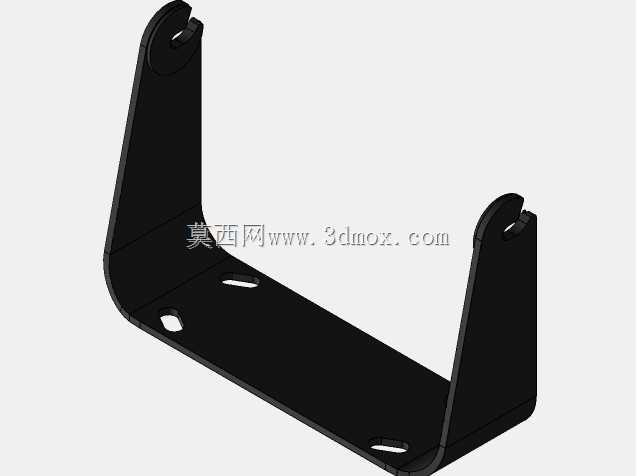

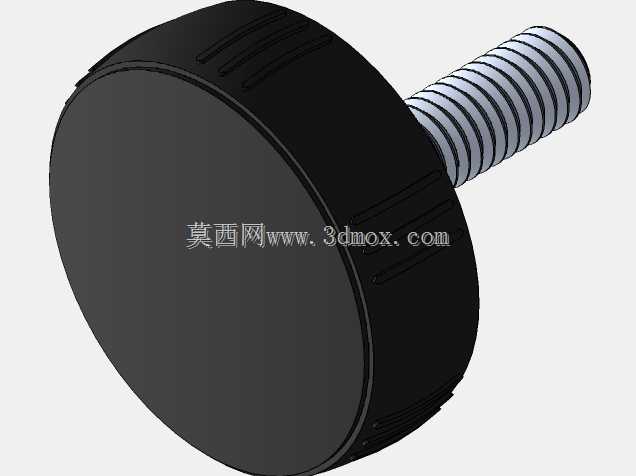

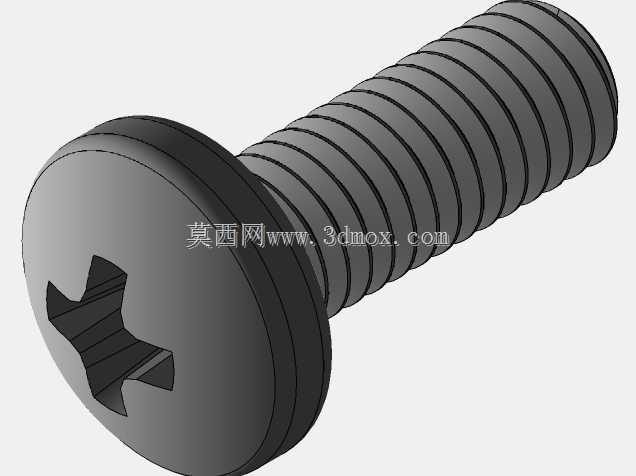

安装支架的部分采用了L型折弯的钣金结构建模，支架上的长圆孔用来调节设备的前后安装位置，侧边的锁紧旋钮结构用来固定俯仰角度，整套安装结构的边界尺寸做了严格控制，保证设备在0到60度俯仰调节范围内不会和驾驶台的其他操纵杆、仪表产生干涉。设备整体的外壳壁厚按3mm做的均匀抽壳，符合船用电子设备的外壳强度要求，边角位置全部做了R3的圆角处理，避免安装维护时尖锐边角划伤操作人员，屏幕的黑边区域预留了2mm的钢化玻璃粘贴位，方便后续改装时加装防眩光钢化玻璃，减少海面强光反射对屏幕显示效果的影响。

建模过程中对背部的品牌标识区域做了轻微的下沉处理，实际生产中这个区域是丝印或者激光打标的位置，下沉0.2mm的结构可以避免标识在长期擦拭过程中被磨掉。设备底部的散热格栅做了斜向的开孔设计，既可以保证内部电路的空气流通散热，又能避免航行中溅起的海水直接顺着开孔进入设备内部，格栅的开孔宽度控制在2mm以内，防止大颗粒的灰尘、杂物进入设备内部造成电路故障。

从结构设计的角度来说，这类船用导航设备的建模核心不是完全复刻每一个细小的内部电路结构，而是把所有和安装、适配、改装相关的外部边界尺寸、安装孔位、接口位置、操作部件的活动范围做精准还原，足够支撑后续的安装支架设计、驾驶台开孔、防水罩定制、布线规划等工程工作即可，对于非通用的专用连接器、内部电路板这类不需要外部适配的结构，只需要保留足够的安装空间，不需要花费过多时间做完全的细节复刻，毕竟逆向建模的核心目的是服务于工程适配，不是做外观展示用的渲染模型。

实际改装作业中，这类海图仪通常安装在驾驶台的正前方视野区域，距离操作人员的视线距离在30到50厘米之间，屏幕的倾斜角度需要根据驾驶台的高度做适配，所以建模时安装支架的调节行程做了足够的冗余，保证不同安装高度下都能把屏幕调整到最佳观察角度，避免操作人员长时间低头看屏幕造成航行注意力分散。设备的整体重量控制在1.2公斤左右，安装支架的钣金厚度选用2mm的304不锈钢材质，足够承受船舶航行时的持续振动，不会出现支架变形、设备下垂的问题。
