喷射船用喷气驱动集成组件结构设计

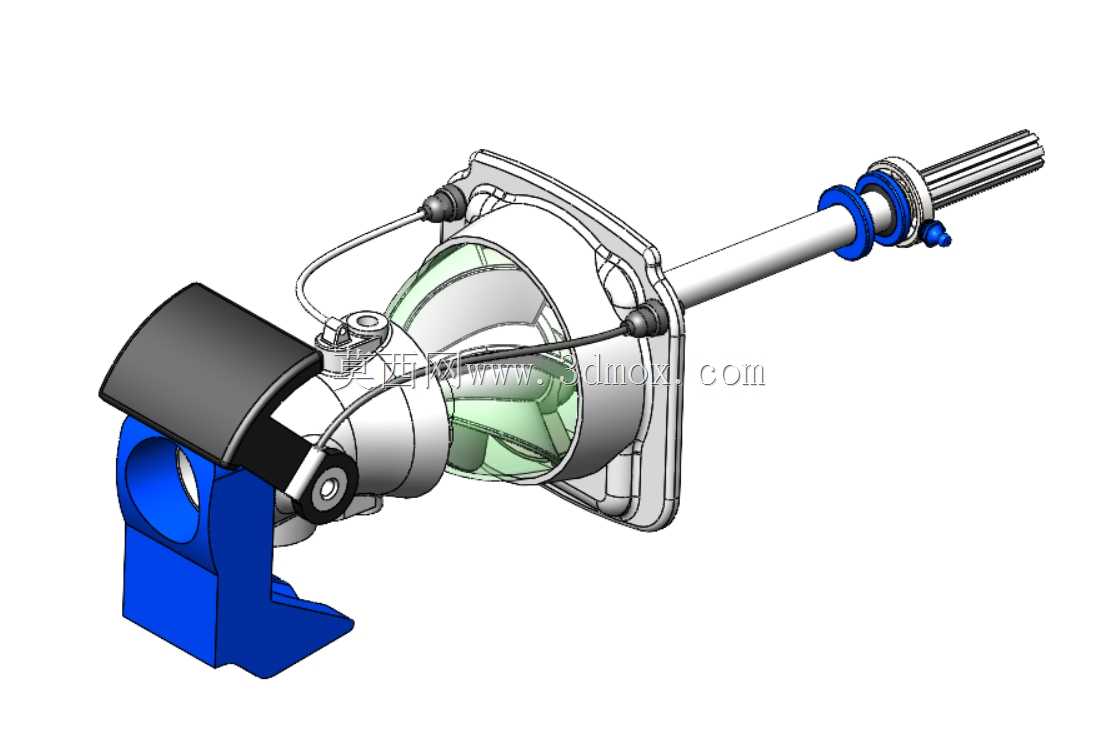

　　这套喷气驱动组件是小型喷射船动力系统的核心执行单元，主要适配内河、近岸浅吃水小型休闲艇、作业艇的动力传输与操控需求，相比传统螺旋桨推进结构，该组件在浅水环境下的通过性更强，不会因为水草缠绕、水底硬物磕碰出现推进失效的问题，同时转向响应速度更快，适合需要频繁机动变向的近岸作业场景。从结构布局来看，组件集成了喷流泵体、动力输入轴系、转向导流结构、倒车执行接口四个核心部分，动力输入轴采用分段式支撑设计，两处带密封结构的轴承座直接固定在泵体安装法兰上，既可以保证轴系高速旋转时的同轴度，也能避免舷外水顺着轴隙渗入船体内部，轴端预留的花键结构可以直接和船用内燃机的输出端对接，不需要额外加装过渡连接套，减少了动力传输路径上的功率损耗。泵体部分采用半开式叶轮设计，叶轮腔的流道做了顺滑过渡处理，能够降低水流进入叶轮时的紊流损失，泵体外侧的安装法兰带有一圈均匀分布的螺栓孔，安装时可以直接贴合船体尾部的安装基准面，配合密封胶圈实现周向密封，不需要额外制作转接安装板，安装边界上，法兰端面到输入轴末端的轴向尺寸控制在紧凑范围内，不会过多占用船体尾部的舱内空间，适配多数4-6米级小型喷射船的尾部安装空间预留标准。

　　转向与倒车功能的集成是这套组件的设计亮点，组件上预留的钢索安装位可以直接连接驾驶端的操纵钢索，转向时通过拉动钢索调整喷口的导流方向，不需要额外加装独立的转向舵机结构，倒车功能则是通过导流罩的翻转改变喷流方向实现，钢索走线的固定点直接集成在泵体壳体上，安装时不需要单独在船体上焊接走线支架，减少了现场安装的加工工作量。从实际使用的角度来看，这套结构的维护便利性也做了针对性优化，叶轮腔的侧盖采用快拆式螺栓固定，日常清理叶轮缠绕的杂物、检查叶轮磨损情况时，不需要将整个泵体从船体上拆卸下来，只需要拆开侧盖就可以完成维护操作；轴承座的密封件采用标准规格的骨架油封，后期更换时不需要定制非标配件，通用配件市场就可以采购到同规格的替换件。

　　设计过程中针对船用工况的腐蚀问题，所有和水流接触的结构件都做了壁厚余量预留，泵体壳体、叶轮、导流罩的壁厚都满足长期在水环境下工作的腐蚀余量要求，安装支架采用一体铸造成型，支架的安装脚带有两个长条形固定孔，可以适配船体安装基面少量的位置误差，降低船体制造时的安装精度要求。轴系的支撑间距经过反复校核，在最高工作转速下不会出现共振问题，轴承选用带防尘密封的深沟球轴承，能够承受推进过程中产生的轴向与径向复合载荷，不需要额外加装独立的推力轴承结构，进一步压缩了组件的整体轴向尺寸。

　　喷口部分的导流结构做了角度限位设计，转向时的最大偏转角度控制在合理范围内，既可以保证转向时的喷流推力效率，也不会因为偏转角度过大导致钢索拉扯过载，倒车导流罩的翻转行程也做了机械限位，避免翻转过度导致喷流反向推力不足的问题。这套组件的整体结构没有冗余的设计，所有功能结构都集成在泵体本体上，相比分体式的喷泵、转向、倒车结构，整体重量更轻，安装工序更少，对于小型船厂的批量装配、个人改装喷射船的场景都有很好的适配性，安装时只需要保证法兰面与船体基面的密封、轴系与动力输出端的同轴度，接好操纵钢索就可以完成装配，不需要做过多的现场适配修改。
