PVC框架式水下遥控潜水器结构设计

　　这款水下遥控潜水器采用PVC管材搭建主体承载框架，核心设计思路是利用PVC管材易加工、耐腐蚀、成本可控的特性，适配浅水域民用场景的作业需求，框架采用双层矩形桁架式布局，横向与纵向管材通过标准PVC三通、弯头连接件拼接，无需复杂焊接或金属切削加工，普通加工条件下即可完成组装与调整，大幅降低了小型水下探测设备的制作门槛。从实际应用场景来看，这类小型UROV可覆盖近岸浅水区水下结构巡检、水产养殖塘底观测、小型水域搜救排查、水下管线外观检查等场景，相较于金属框架的同级别潜器，PVC材质的自重更轻，水面布放与回收时单人即可完成操作，无需额外吊装辅助设备。

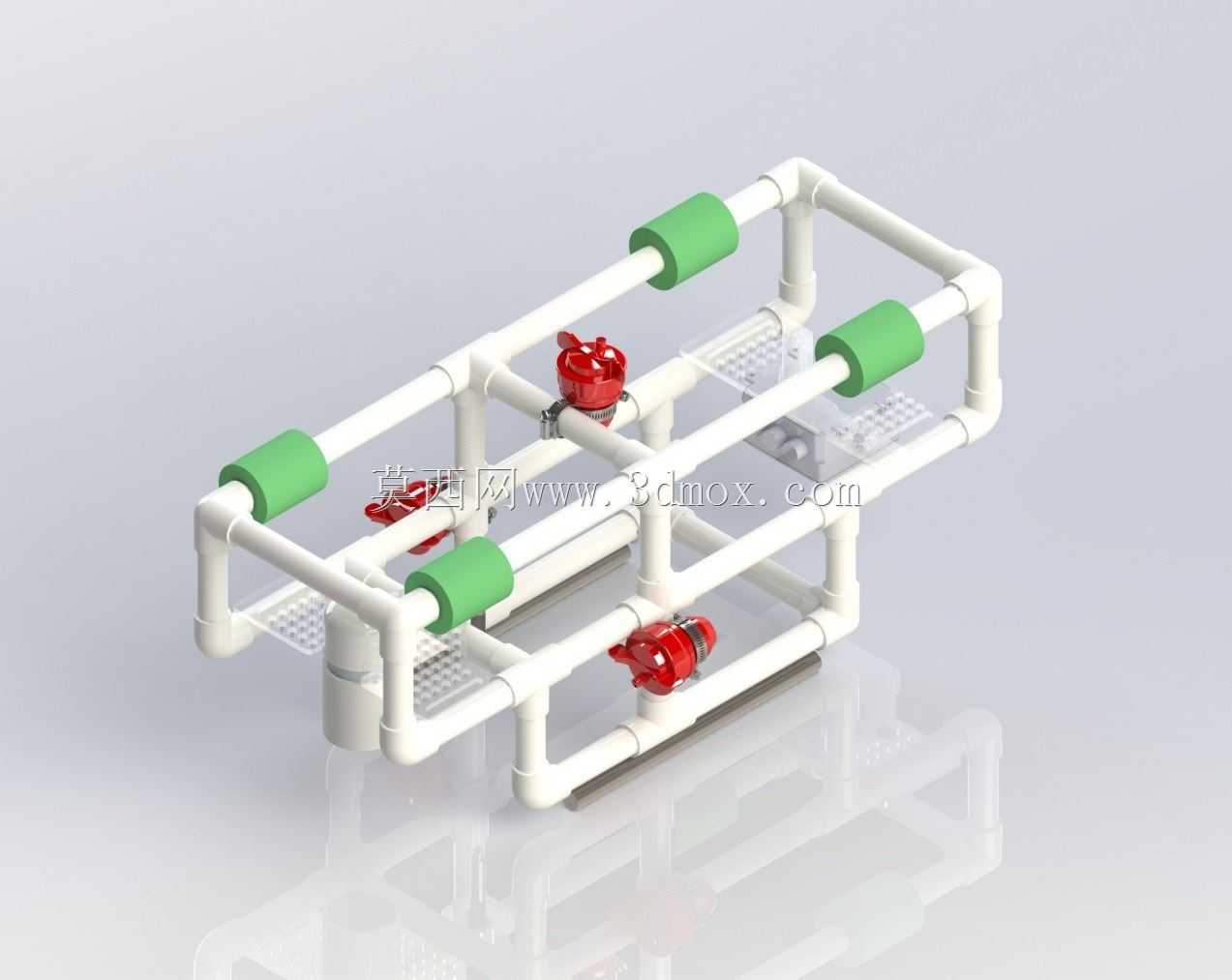

　　设备的功能布局完全围绕框架结构展开，四个绿色浮体模块对称安装在框架上层横向管材上，通过抱箍式结构固定，可根据搭载设备的重量调整浮体安装位置，匹配整机的浮力配平需求，保证潜器在水中保持水平姿态，避免出现头重脚轻或侧倾的问题。框架下层预留了标准化的搭载网格区域，可根据不同作业需求加装水下摄像头、小型机械手、水质检测传感器等拓展模块，网格采用镂空设计，既可以降低水流对潜器行进的阻力，也能避免水中杂物缠绕搭载设备。

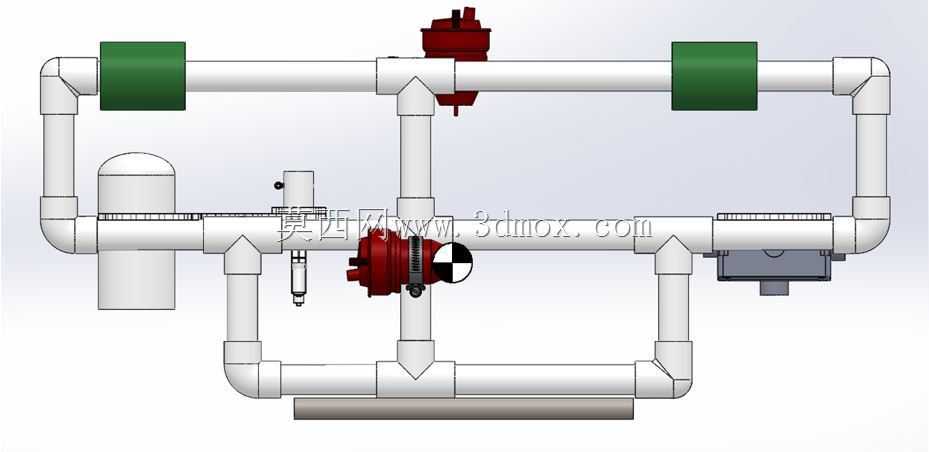

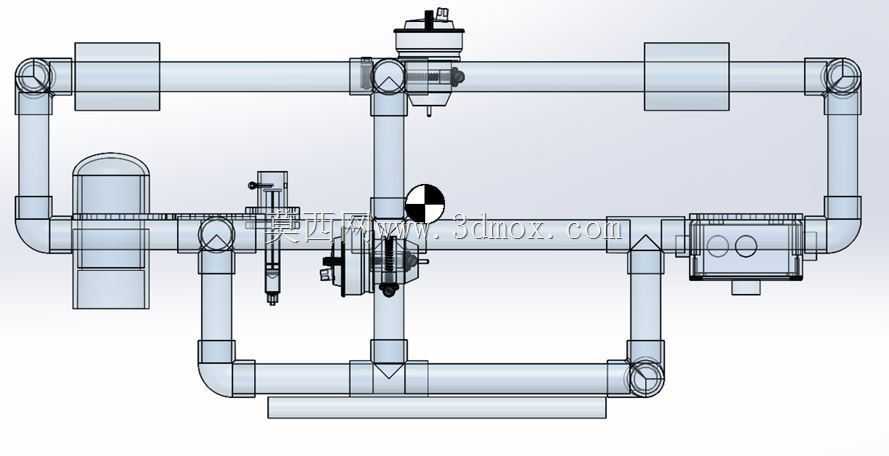

　　动力推进单元采用对称分布式布局，红色的推进器分别安装在框架前后、左右的预设安装位，通过PVC管卡与主体框架连接，可根据航行需求调整推进器的喷射角度，实现前进、后退、转向、定深等基础航行动作，推进器的走线全部隐藏在PVC管材内部，避免线缆在水中晃动产生阻力，同时也能防止水中杂物刮蹭损坏线缆。从安装边界来看，整机框架的长宽尺寸控制在单人可搬运的范围内，框架边角全部采用圆弧过渡的PVC弯头，避免布放过程中剐蹭操作人员或缠绕水中的渔网、水草等杂物，框架底部预留了配重块安装位，可根据作业水域的盐度调整配重重量，适配淡水、近岸咸淡水不同水域的浮力需求。

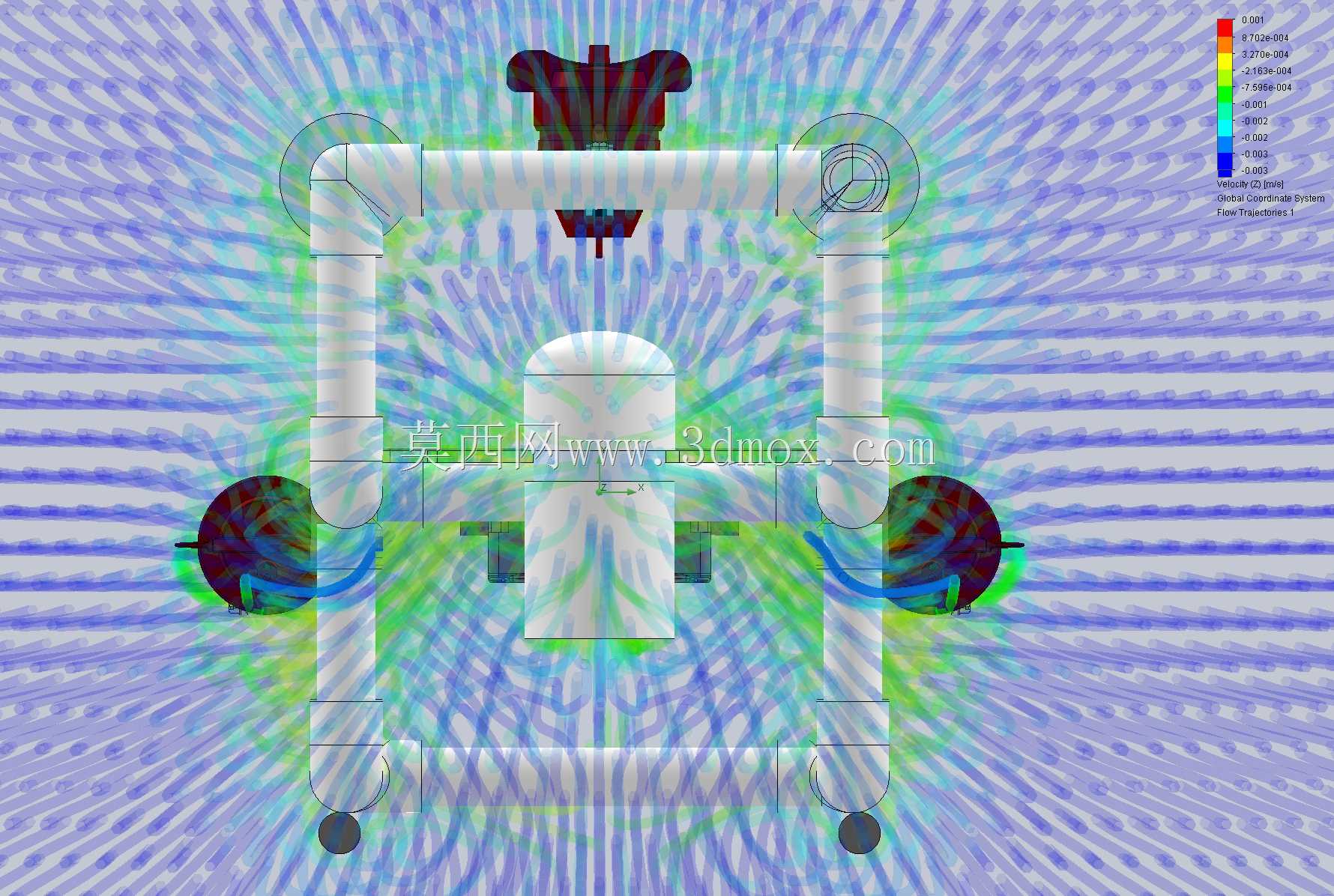

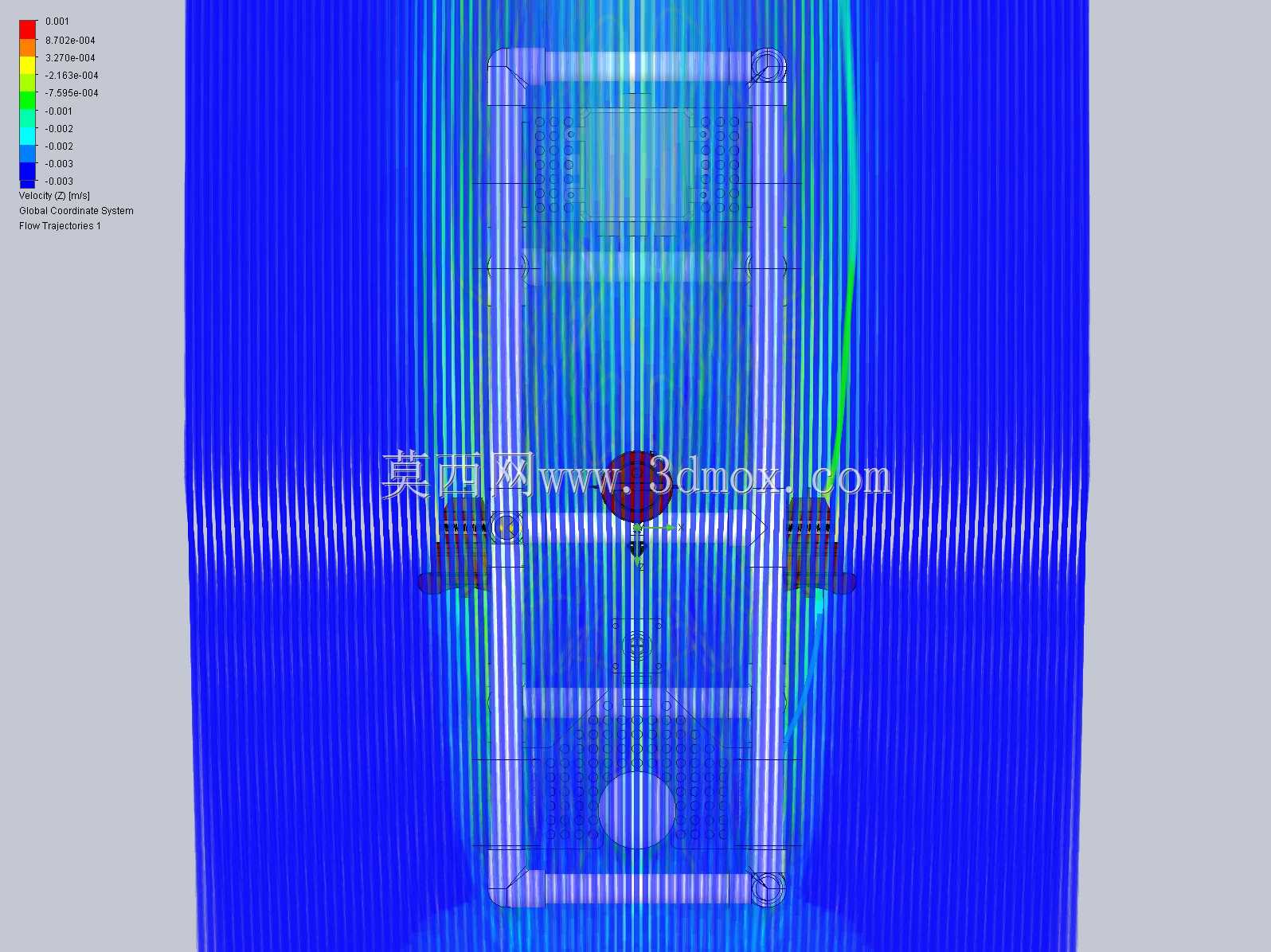

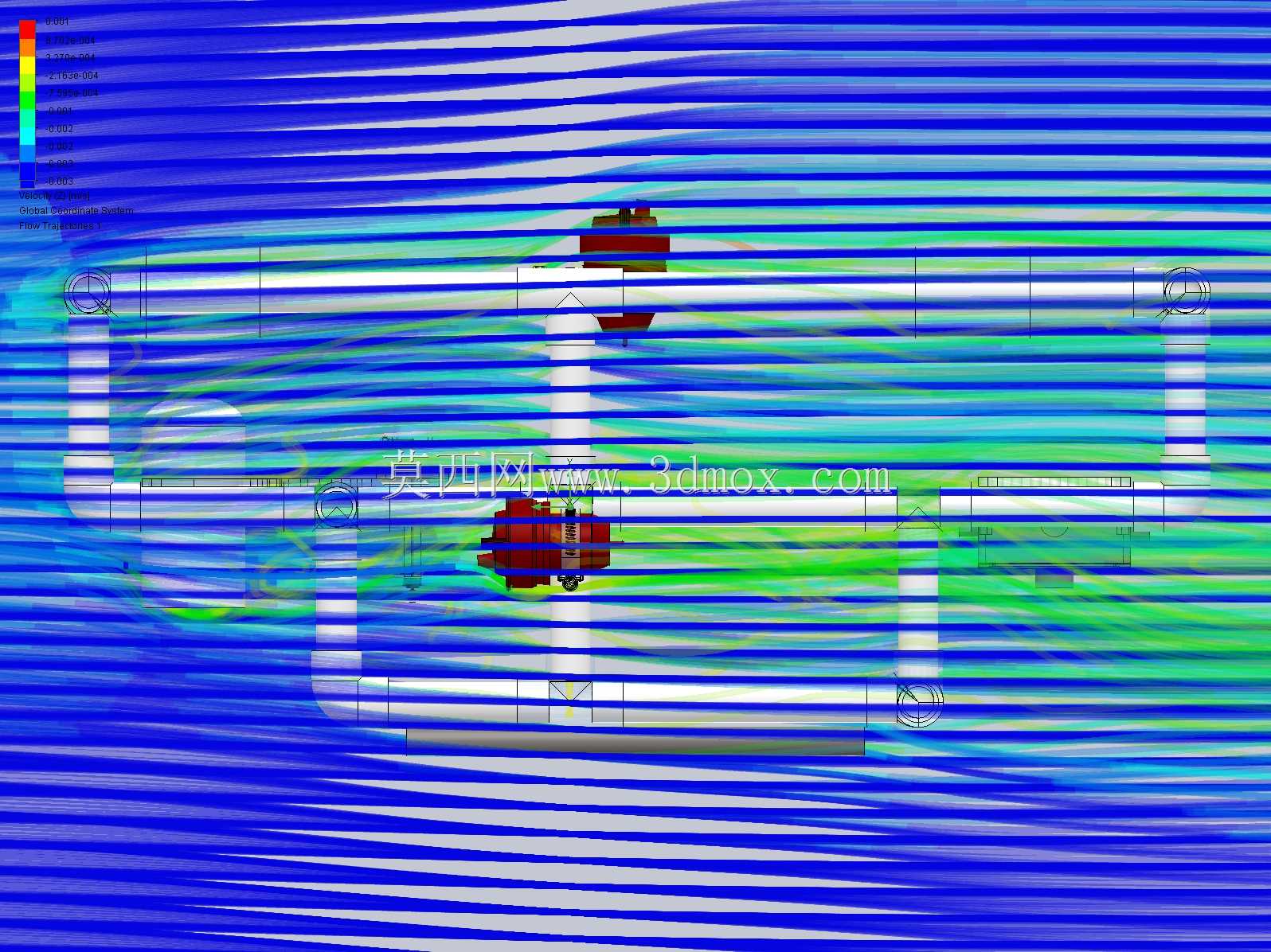

　　设计过程中充分考虑了PVC材质的力学特性，框架的受力节点全部采用标准PVC粘接工艺，连接处的粘接强度可满足浅水域0-30米水深的水压要求，不会出现管材脱开的问题，同时框架的镂空结构让水流可以顺利穿过，降低潜器行进时的水阻，提升续航表现。不同于一体化成型的金属框架潜器，这款PVC框架结构的模块化程度极高，单个管材或连接件损坏时，可直接切割替换对应部位，无需整体拆解框架，后期维护成本极低，非常适合民用小型水下作业场景的使用需求，对于三维结构设计从业者来说，该模型也提供了一种低成本水下设备框架的设计思路，可参考其布局逻辑拓展不同功能的小型水下作业设备。
