小比例三胀式冷凝船用蒸汽机结构模型

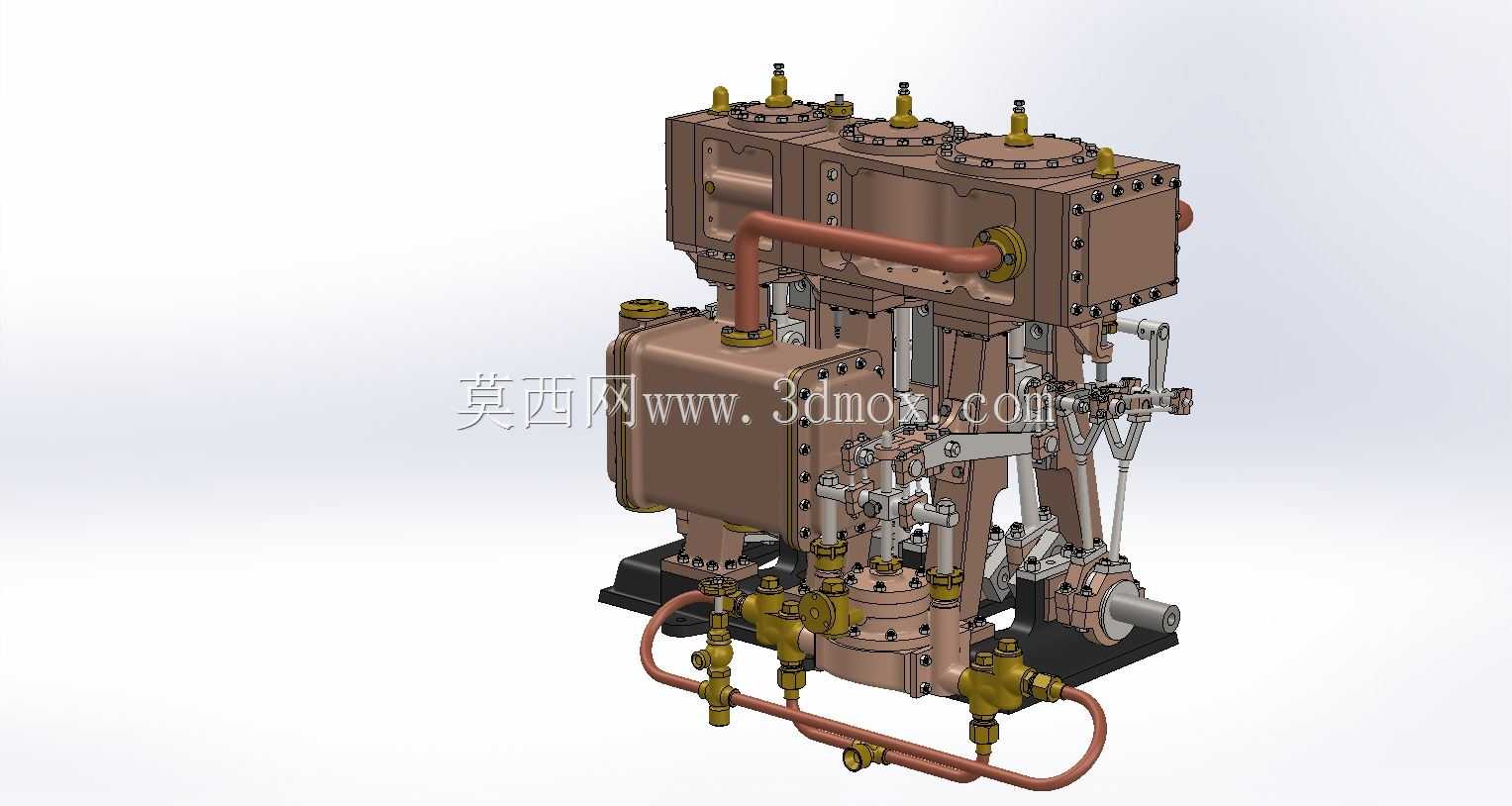

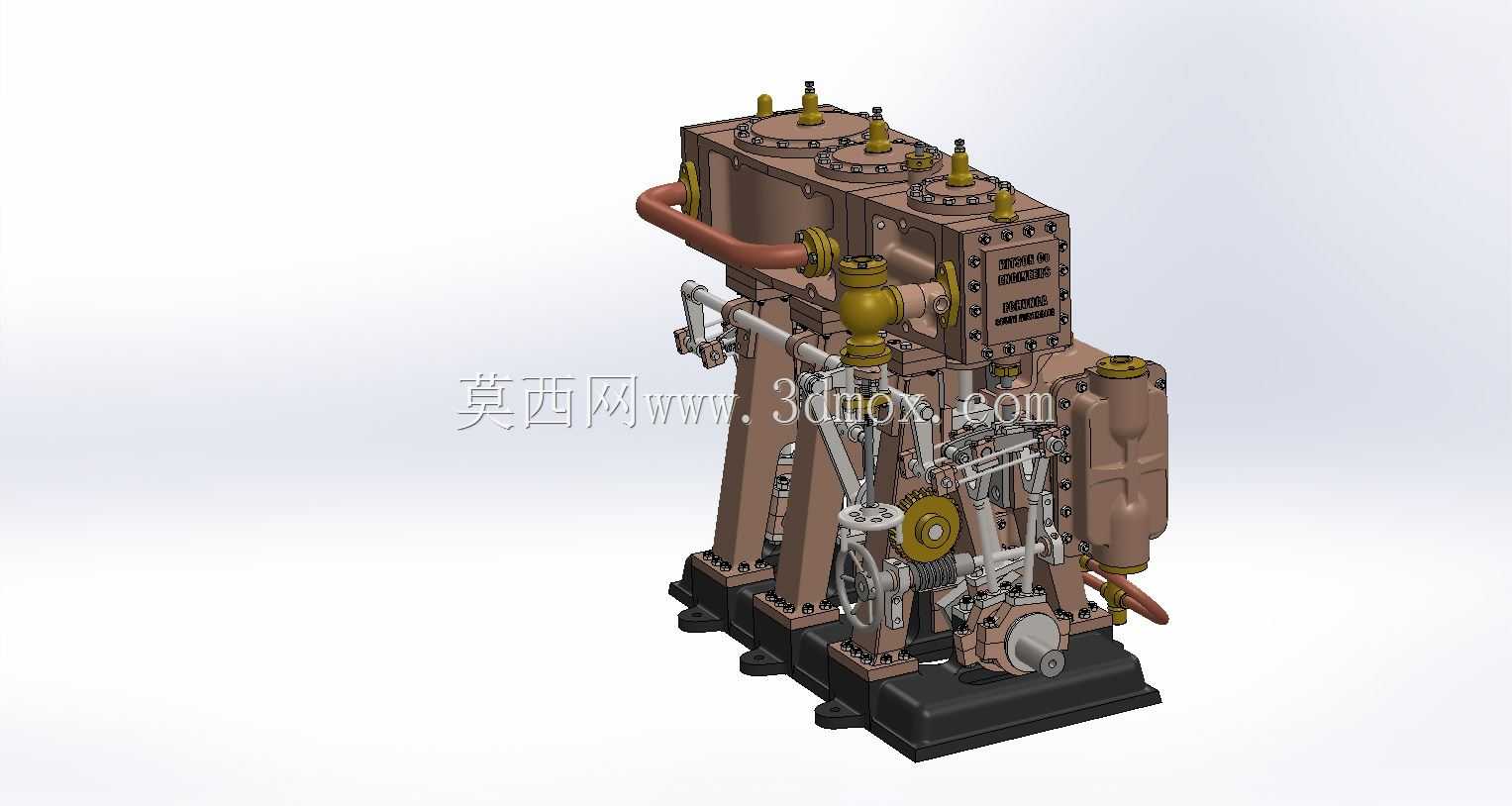

　　这款三胀式冷凝船用蒸汽机模型，还原了近代内河与近海船舶主流的蒸汽动力核心结构，对应实船应用场景里，这类动力装置曾是中型民用船舶、小型作业船舶的核心动力源，通过蒸汽在三级不同缸径气缸内的逐级膨胀做功，相比单缸蒸汽机大幅提升蒸汽热能利用率，降低船舶航行过程中的燃煤消耗，适配长距离航行的动力持续性需求。从结构设计来看，模型完整复现了三胀蒸汽机的核心做功单元：三级气缸按照高压、中压、低压的顺序垂直布置在机架上，缸径逐级放大，匹配蒸汽膨胀后的体积变化，每一级气缸都配置独立的进排气阀组与配气连杆机构，通过曲轴端的传动齿轮同步驱动配气正时，保证蒸汽按做功顺序依次进入对应气缸，避免气流紊乱导致的动力输出波动。

　　模型附带的可工作冷凝器结构，是这类船用蒸汽机区别于陆用固定式蒸汽机的核心设计，船舶航行过程中可直接引入舷外冷却水对做功后的乏汽进行冷凝，将乏汽重新转化为凝结水输送回锅炉侧，大幅降低锅炉的淡水补给需求，适配船舶离岸航行时淡水携带量有限的实际工况，同时冷凝器内形成的真空度还能进一步降低低压缸排气背压，提升整机的做功效率。配套的双锅炉给水泵与冷凝器空气泵，通过曲轴端的偏心轮直接驱动，不需要额外配置独立动力源：给水泵负责将冷凝器输出的凝结水加压后输送回锅炉，维持锅炉水位的稳定；空气泵则负责持续抽出冷凝器内的不凝性气体，避免不凝气积聚在冷凝器换热面附近，削弱冷凝换热效率，保证冷凝器真空度维持在设计区间内。

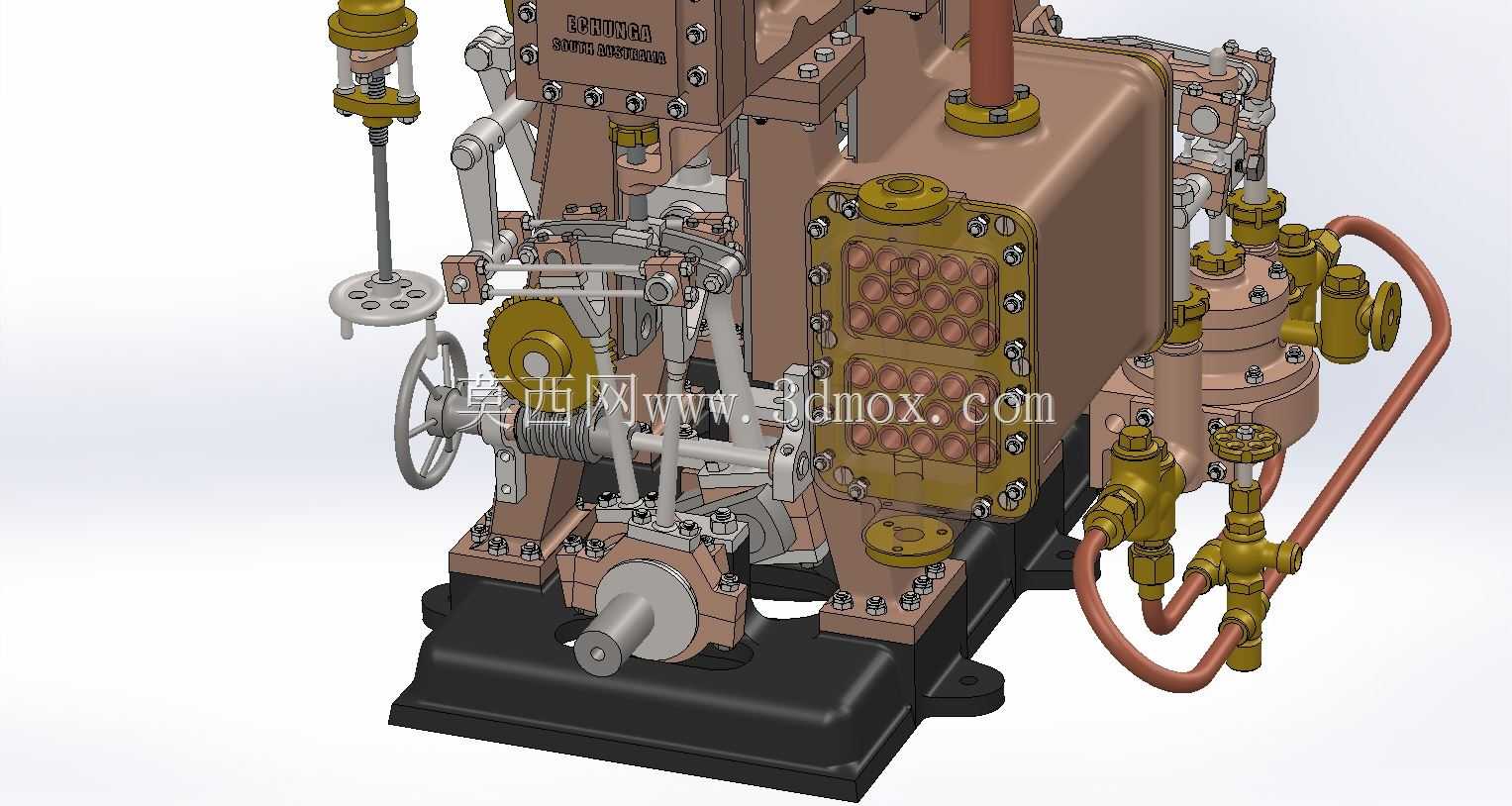

　　全套换向装置的还原，覆盖了船用主机正倒车切换的核心功能，通过操纵换向手柄调整配气机构的正时角度，即可改变气缸进排气顺序，实现螺旋桨的正反转切换，满足船舶离靠岸、窄航道航行时的频繁换向需求，不需要额外配置倒车齿轮组，简化了船舶轴系的结构复杂度。从安装边界来看，模型采用立式集成布局，所有功能部件都整合在一体式铸铁机架上，底部通过地脚螺栓与船体机舱内的机座固定，机架侧面预留了蒸汽输入管、乏汽输出管、凝结水回水管的法兰接口位置，安装时只需要对接对应管路即可完成动力单元与锅炉、冷凝器的管路连接，不需要在机舱内额外布置分散的附属设备支架，大幅缩减机舱内的动力单元占用空间，适配中小型船舶机舱空间紧凑的布置特点。

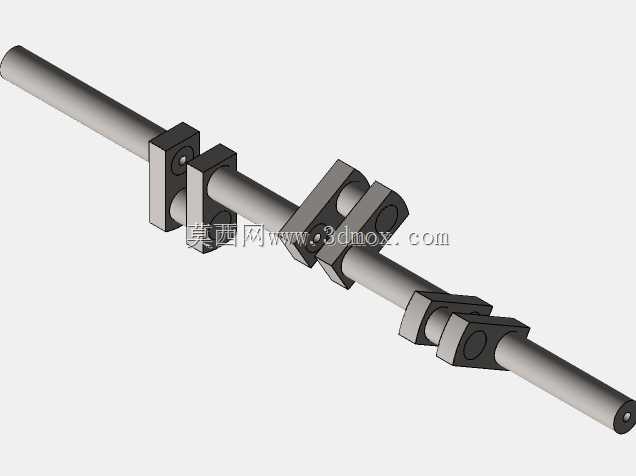

　　模型的管路布局完全按照实船的走管逻辑设计，高压蒸汽管路采用弯管工艺减少管路阻力，润滑管路沿着机架立柱布置，将润滑油输送到各气缸摩擦面与曲轴轴承位，保证长时间运转时的摩擦副润滑，避免高速运转时出现拉缸、轴承烧蚀的故障。从结构设计的细节来看，三级气缸的缸体都设置了独立的排污阀接口，可在停机维护时排出缸内积聚的凝结水，避免冬季停机时缸内积水结冰胀裂缸体；曲轴输出端采用锥面配合的连接结构，可直接对接船舶中间轴，传递扭矩到尾部螺旋桨，连接结构可承受大扭矩输出下的载荷冲击，适配船舶航行时遇到浪涌导致的螺旋桨载荷波动。这类模型的结构还原度，可用于船舶动力相关的教学演示，帮助从业者理解三胀式蒸汽机的工作逻辑，也可作为复古船舶动力复原设计的结构参考，核对各部件的相对位置与传动逻辑，避免复原设计时出现配气正时错误、管路接口干涉的问题。
