船舶操舵用八柄手轮式舵轮结构设计

在船舶航行操控系统中，舵轮是驾驶人员直接交互的核心操舵部件，承担着将人力操控动作转化为舵角调整指令的关键作用，其结构合理性直接影响操舵手感、操控精度与长时间航行的操作可靠性。本次设计的八柄式船舵，针对内河小型作业船舶、仿古游船、休闲帆船的驾驶舱操舵需求开展结构优化，区别于传统多辐条舵轮的厚重结构，采用环形轮缘加八根径向握柄的布局，在保证整体结构强度的前提下，尽可能降低操舵过程中的转动惯量，让驾驶人员在小角度修正航向时能获得更灵敏的操控反馈，大角度转舵时也能借助均匀分布的握柄快速找到施力点，无需大幅度调整手部位置即可完成满舵操作。

从实际应用场景出发，这类舵轮通常安装在驾驶台的舵机传动轴顶端，安装边界需要匹配舵机输出轴的标准连接尺寸，设计时在舵轮中心位置预留了带键槽的轴孔安装位，轴孔深度与配合公差按照船用舵机的通用安装规范设定，既可以保证扭矩传递过程中不会出现打滑松旷，也能方便日常维护时的快速拆装更换。轮缘部分采用等截面圆弧结构，截面直径参考成年人手部抓握的人机工程尺寸设定，握柄与轮缘的连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，同时也能消除握持时的棱角硌手感，长时间操舵也不会产生明显的手部疲劳。

设计过程中优先考虑了舵轮的受力特性，船舶在恶劣海况下航行时，舵叶受到水流冲击会将反作用力传递到舵轮上，因此整体结构采用对称式八辐支撑布局，每一根握柄对应的辐条都直接连接中心轮毂与环形轮缘，受力路径短且均匀，无论操作人员在哪个角度对握柄施加切向力，结构都能将力均匀分散到整个轮体上，不会出现局部应力过大导致的变形。握柄采用向外微张的锥形结构，根部与轮缘连接处做了加厚处理，末端做圆弧收头，既可以保证抓握时的摩擦力，也能避免手部出汗时打滑脱手。

从安装适配性来看，舵轮整体的外径尺寸参考小型船舶驾驶台的操作空间设定，既不会因为直径过小导致操舵时需要施加过大的手动力，也不会因为直径过大占用过多驾驶台操作空间，与周边的仪表、操控手柄预留足够的安全操作距离，转动过程中不会与周边设备发生干涉。中心轮毂的下端面设计为平面结构，安装时可以与舵机轴的定位端面紧密贴合，保证舵轮安装后与传动轴保持垂直，转动过程中不会出现偏摆晃动。轮毂上还预留了紧定螺钉孔，安装完成后可以通过紧定螺钉进一步锁止，防止船舶长期振动导致舵轮松动移位。

在功能特性上，这种八柄式舵轮相比传统的六柄、十柄结构，在握柄分布密度上做了平衡，八根握柄以45度夹角均匀分布在轮缘上，操作人员在任意操舵角度都能在手部自然伸展范围内找到对应的握柄，尤其是在紧急避让需要快速打舵时，不需要大幅度挪动身体或者换手，就能连续完成转舵操作，大幅提升应急操控的响应速度。轮体的整体重量经过优化，在保证结构强度满足船用抗冲击要求的前提下，尽可能降低非必要的重量冗余，既可以减少舵机输出端的额外负载，也能降低转动过程中的惯性冲击，让舵角控制更加精准。

针对船舶驾驶舱的使用环境，舵轮的结构设计也考虑了耐候性需求，所有外露的结构面都做了圆滑过渡，没有容易积灰积水的死角，日常清洁维护时可以直接擦拭，不会残留盐雾凝结的水渍导致结构腐蚀。握柄的表面没有设计复杂的防滑纹路，避免长期使用后纹路内积存油污与灰尘，通过合理的截面直径与表面粗糙度控制，就能保证足够的握持摩擦力，同时也能降低加工制造的难度，适合批量生产加工。

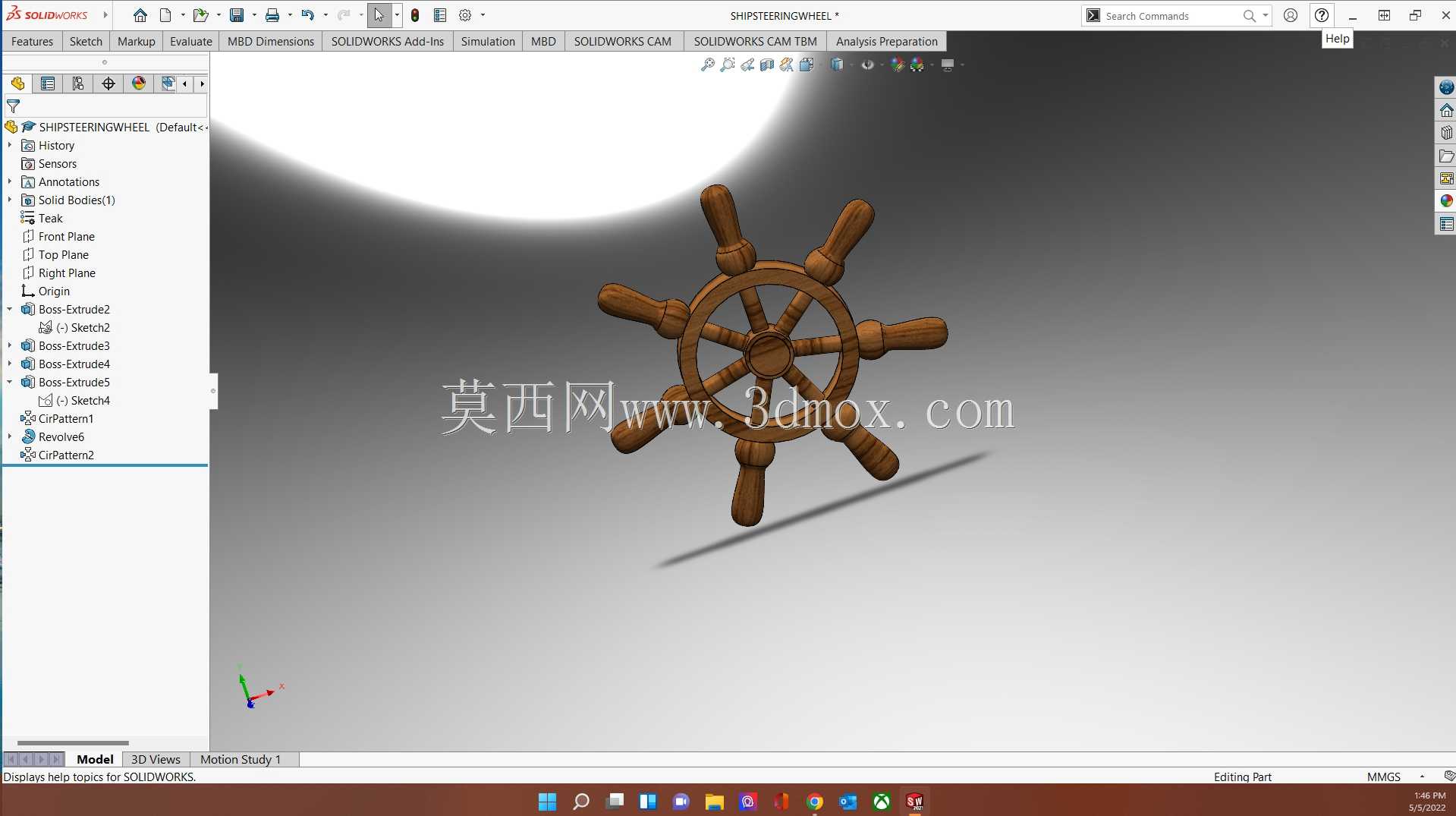

从结构建模的逻辑来看，整个舵轮采用全参数化建模方式，轮缘直径、握柄长度、轮毂尺寸、轴孔直径都可以根据不同船型的安装需求快速调整参数生成对应规格的模型，不需要重新绘制整体结构。建模过程中对所有连接位置都做了圆角处理，既符合实际加工的工艺要求，避免锐边导致的加工应力集中，也能还原真实船舵的外观质感。模型的装配关系完全按照实际安装逻辑搭建，中心轮毂与辐条、握柄、轮缘的连接位置都做了布尔合并处理，不存在结构干涉或者缝隙，后续如果需要做工程图导出或者仿真分析，可以直接使用模型进行网格划分与受力计算，不需要额外修复几何结构。

在实际选型匹配时，这类舵轮适用于额定操舵扭矩在中小型船用舵机适配范围内的船舶，既可以用于传统机械传动式舵机的操舵端，也可以用于电传操舵系统的模拟操控手轮，安装时只需要匹配对应舵机轴的轴径与键槽尺寸，就可以直接替换原有舵轮，不需要对驾驶台结构做额外改动。操舵过程中，均匀分布的握柄可以让操作人员清晰感知舵轮的转动角度，配合舵角指示器可以快速将舵角调整到需要的位置，尤其是在狭窄航道内航行需要频繁小角度修正航向时，这种结构的舵轮可以提供更清晰的操作反馈，减少舵角调整的过冲量，提升航向控制的稳定性。
