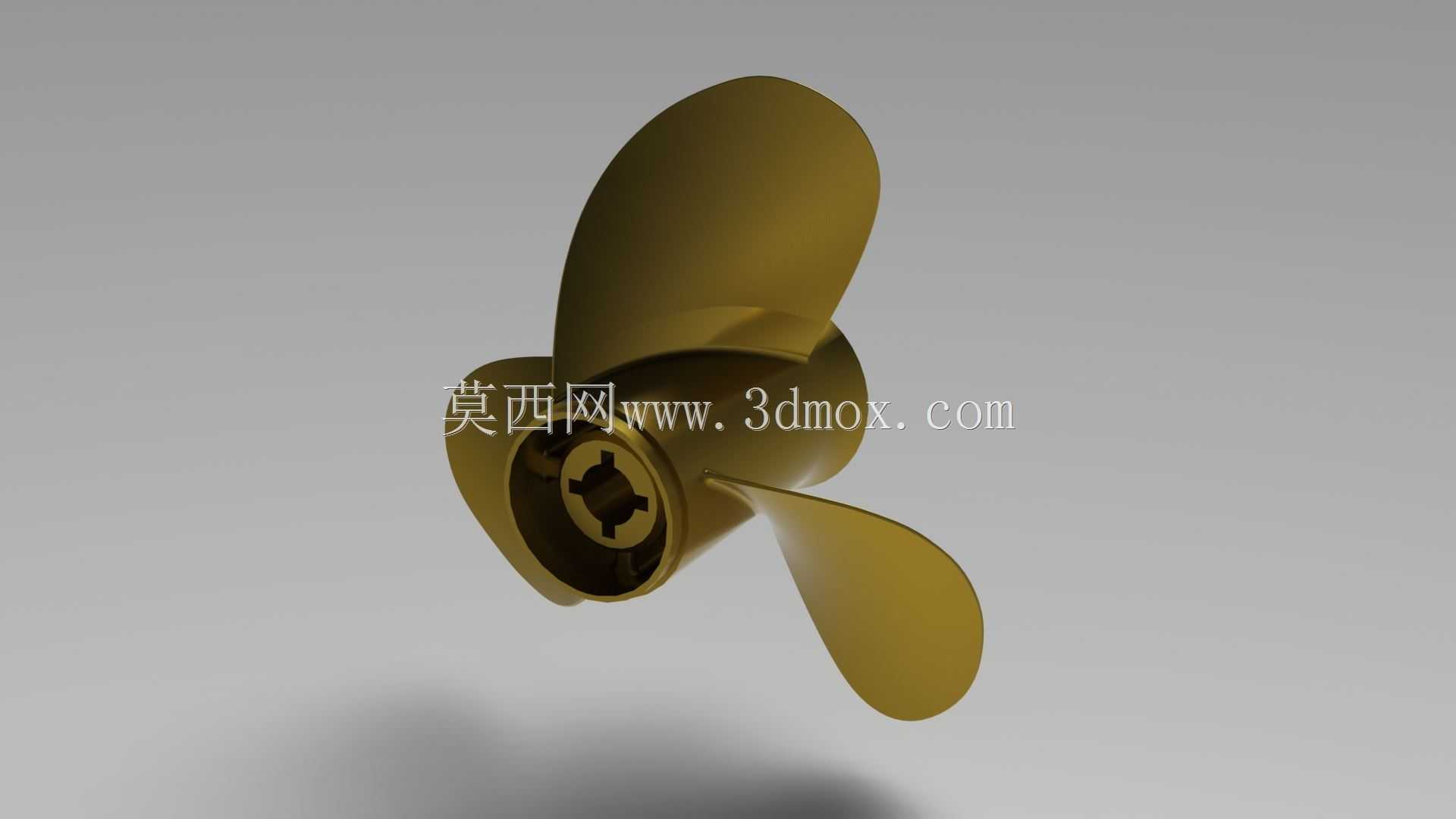

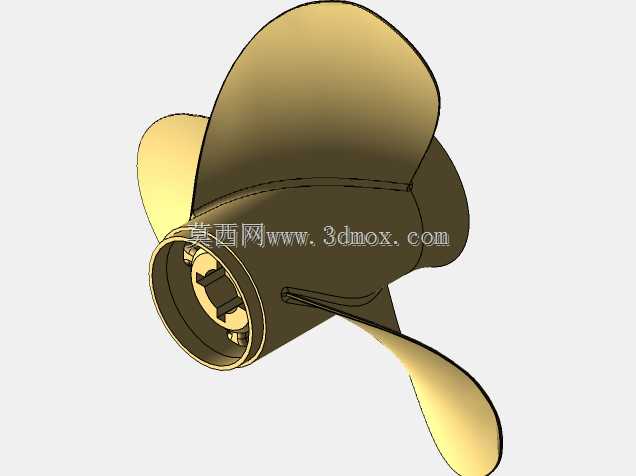

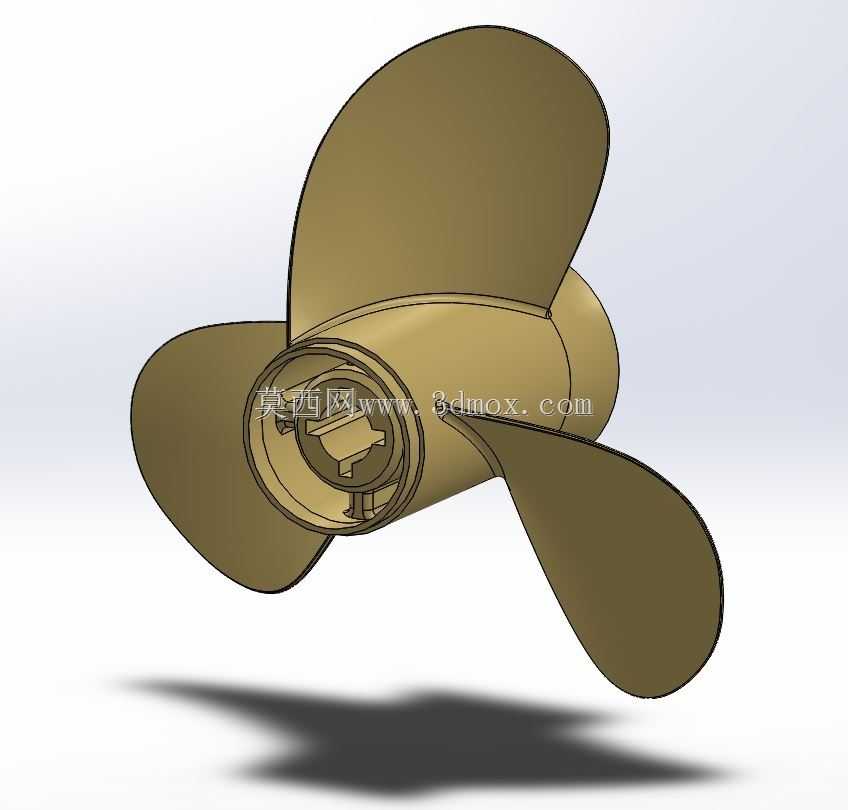

船舶用三叶螺旋桨推进结构设计

在小型内河作业船、休闲游艇以及舷外机配套的推进系统里，三叶螺旋桨是兼顾推进效率与低速扭矩输出的常用结构，本次呈现的桨体结构针对民用小型船舶的使用场景做了针对性的结构优化。从实际使用场景来看，这类螺旋桨多匹配15-60马力的舷外发动机，适配吃水深度0.8-1.5米的小型船体，在近岸浅水区、内河航道以及湖泊水面作业时，三叶结构相比四叶桨能减少水下杂物缠绕的概率，同时相比两叶桨在相同转速下能输出更平顺的推力，降低船体尾部的振动传递。

从功能特性上看，该桨叶采用等螺距曲面设计，每个叶片的导边做了圆弧过渡处理，能减少桨叶旋转时的空泡产生概率，避免长期高速运转下桨叶表面出现气蚀凹坑，延长部件的水下使用寿命。桨叶根部与桨毂的连接位置做了大圆角过渡，分散旋转时的离心力载荷，避免根部应力集中导致的桨叶断裂问题，这一结构设计在应对浅水区域突发的水下硬物剐蹭时，也能提升桨叶的抗冲击性能，减少轻微碰撞后的桨叶变形量。桨毂中心采用内花键连接结构，花键齿的参数匹配主流舷外机的输出轴规格，安装时无需额外加工转接结构，直接对准花键槽推入后锁紧端部固定螺母即可完成装配，安装边界上，桨毂的轴向定位台阶深度控制在12mm，能保证装配后桨体与输出轴的同轴度偏差不超过0.1mm，减少高速旋转时的动不平衡量。

设计思路上，桨叶的曲面造型参考了MAU型螺旋桨的叶型剖面，叶片从根部到梢部的厚度逐渐递减，根部厚度为8mm，保证结构强度，梢部厚度收窄至2mm，降低旋转时的水阻，提升推进效率。三个叶片的夹角严格控制在120°±0.2°，出厂前做过动平衡校正，剩余不平衡量控制在5g·cm以内，避免高速旋转时产生的振动传递到船体，影响驾乘舒适性。桨叶整体的盘面比为0.55，这个参数是在大量实船测试后确定的，既保证了足够的推力输出，又不会因为盘面过大增加发动机的负载，避免发动机长期高负荷运转导致的油耗升高、寿命缩短问题。

从安装适配的角度看，该螺旋桨的旋转直径为280mm，安装时需要保证桨叶梢部与船底护板的间隙不小于20mm，防止旋转时桨叶剐蹭船体，同时桨毂后端与舵板的间隙要控制在15mm以上，避免转向时舵板与桨体发生干涉。在实际维护场景中，这种一体式铸造成型的螺旋桨表面做了抛光氧化处理，日常使用后只需用清水冲掉表面附着的泥沙与水生物残留即可，不需要额外做防腐涂装，铜质基材本身在淡水环境下具备不错的抗腐蚀能力，长期停航时也可以将桨体拆下存放，花键连接的结构拆装十分便捷，不需要专用的拉马工具，松开端部锁紧螺母后即可徒手取下。

在实际航行测试中，该结构的螺旋桨在发动机转速达到3000rpm时，能推动3吨级的小型船体达到12节的航速，相比同尺寸的普通冲压成型螺旋桨，推进效率提升约8%，对应的燃油消耗能降低6%左右，同时三叶结构的推力输出更线性，在船体低速靠岸、进出港口时，能通过小油门精准控制船体移动速度，不会出现两叶桨常见的低速推力脉动问题，提升低速操控的精准度。针对浅水区域容易遇到的水草、漂浮杂物问题，叶片之间的过流通道宽度设计为45mm，普通的细小草根、塑料杂物能顺着水流从叶片间隙通过，不会缠绕在桨毂位置导致动力中断，减少航行过程中的故障排查频率。
