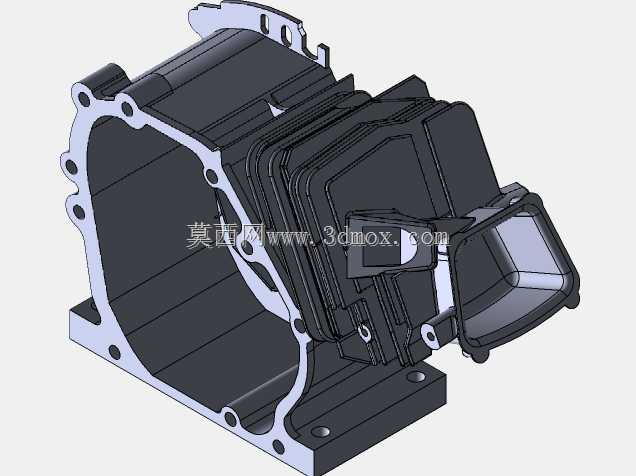

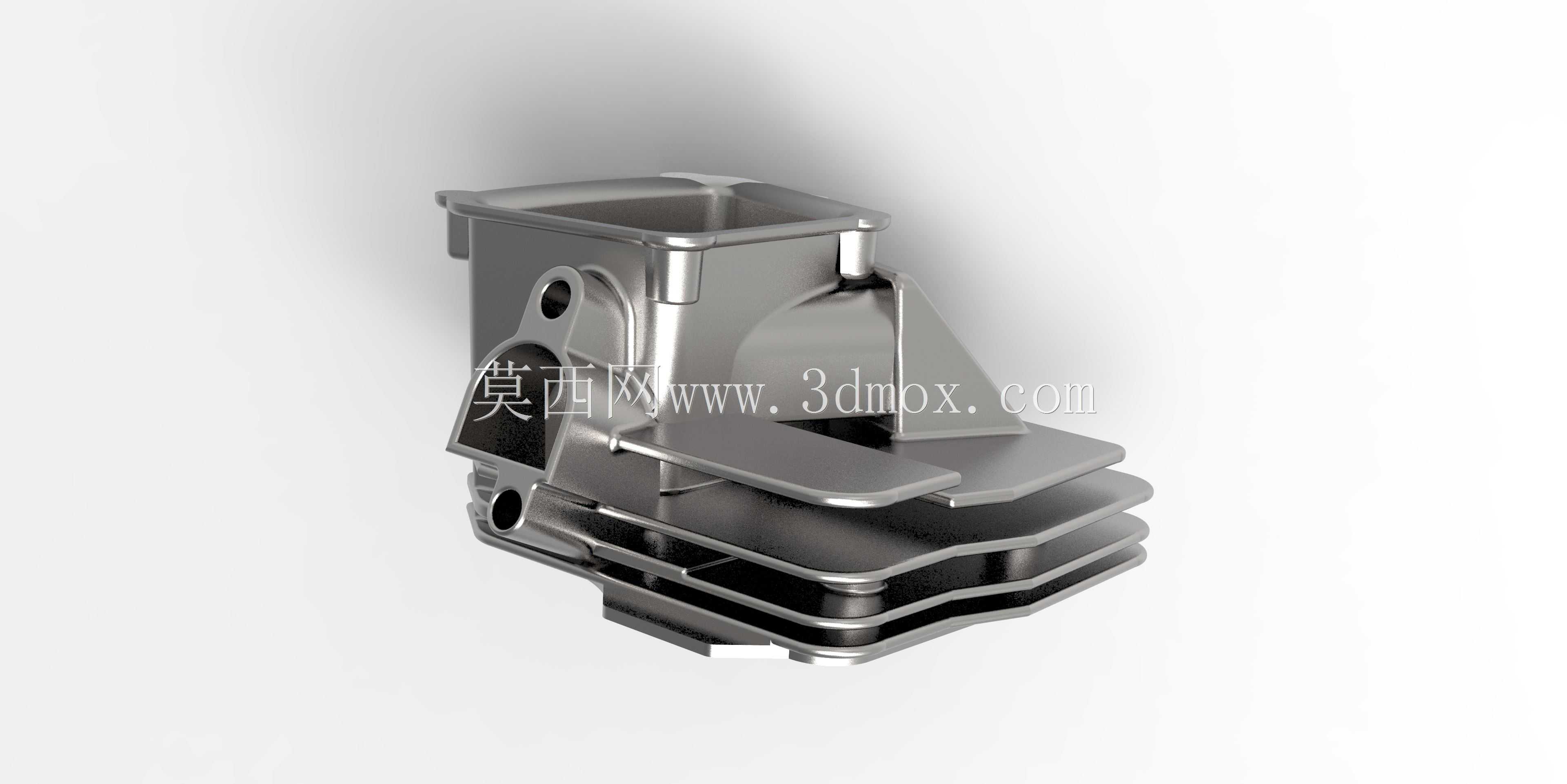

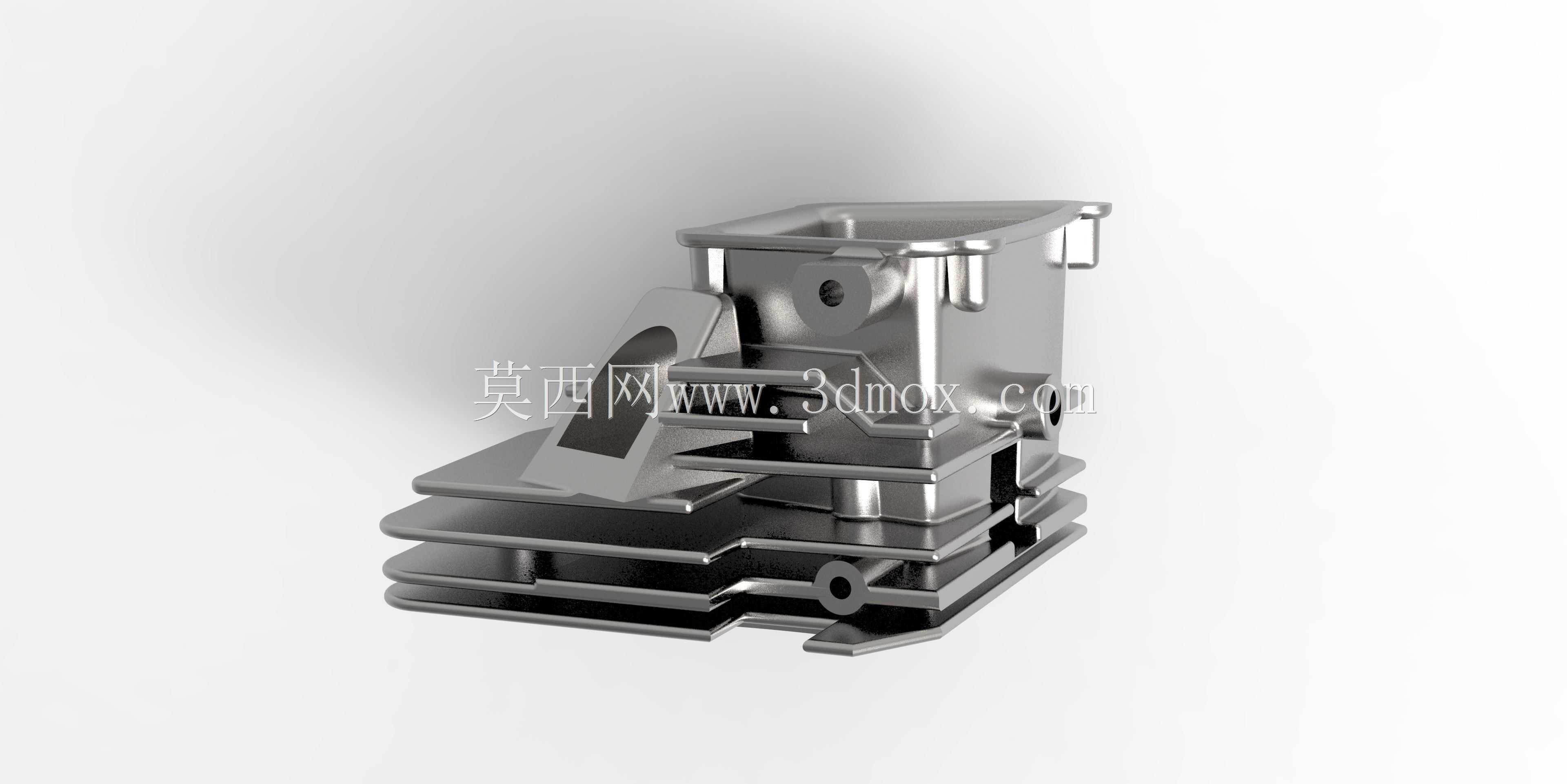

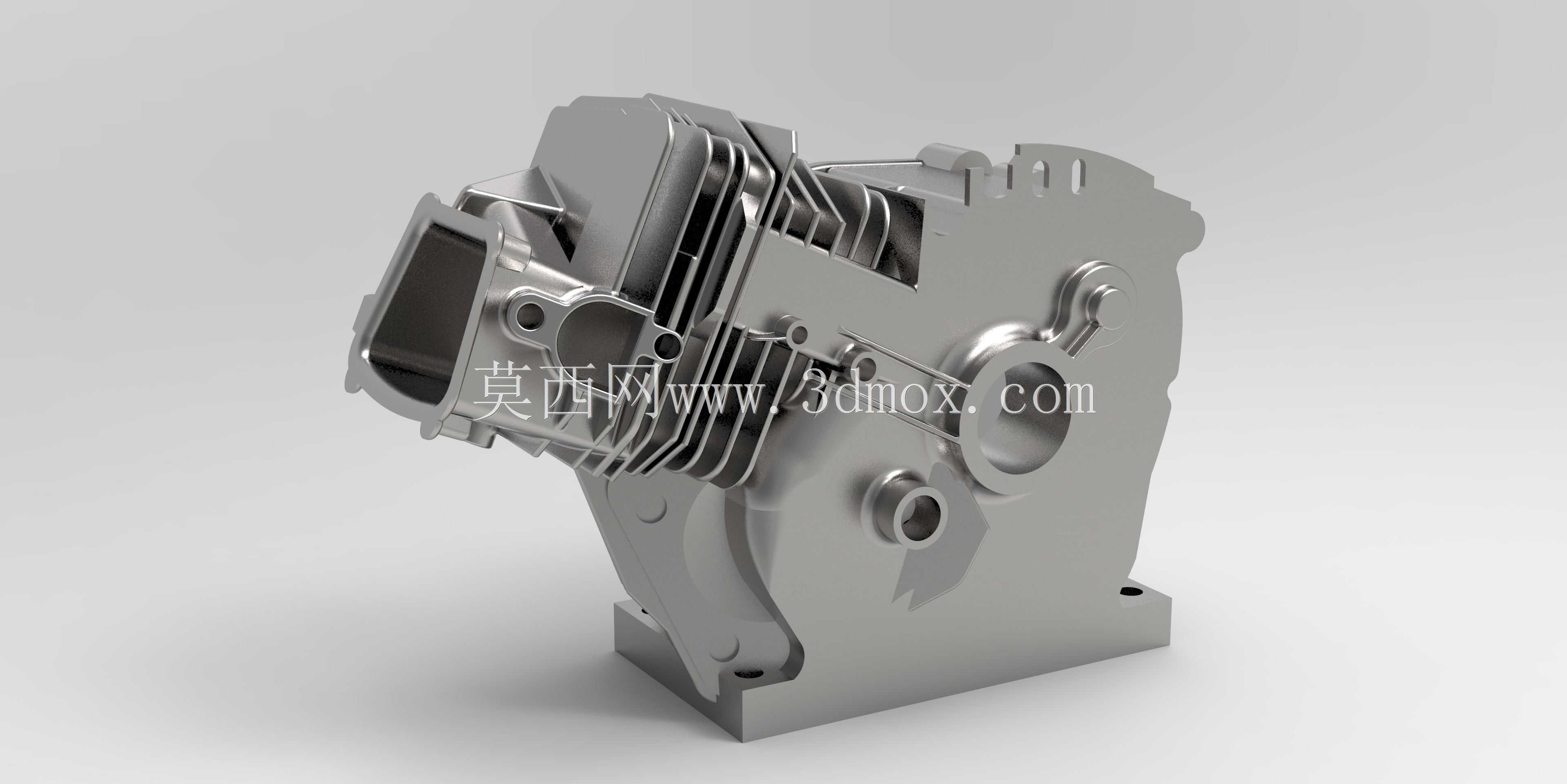

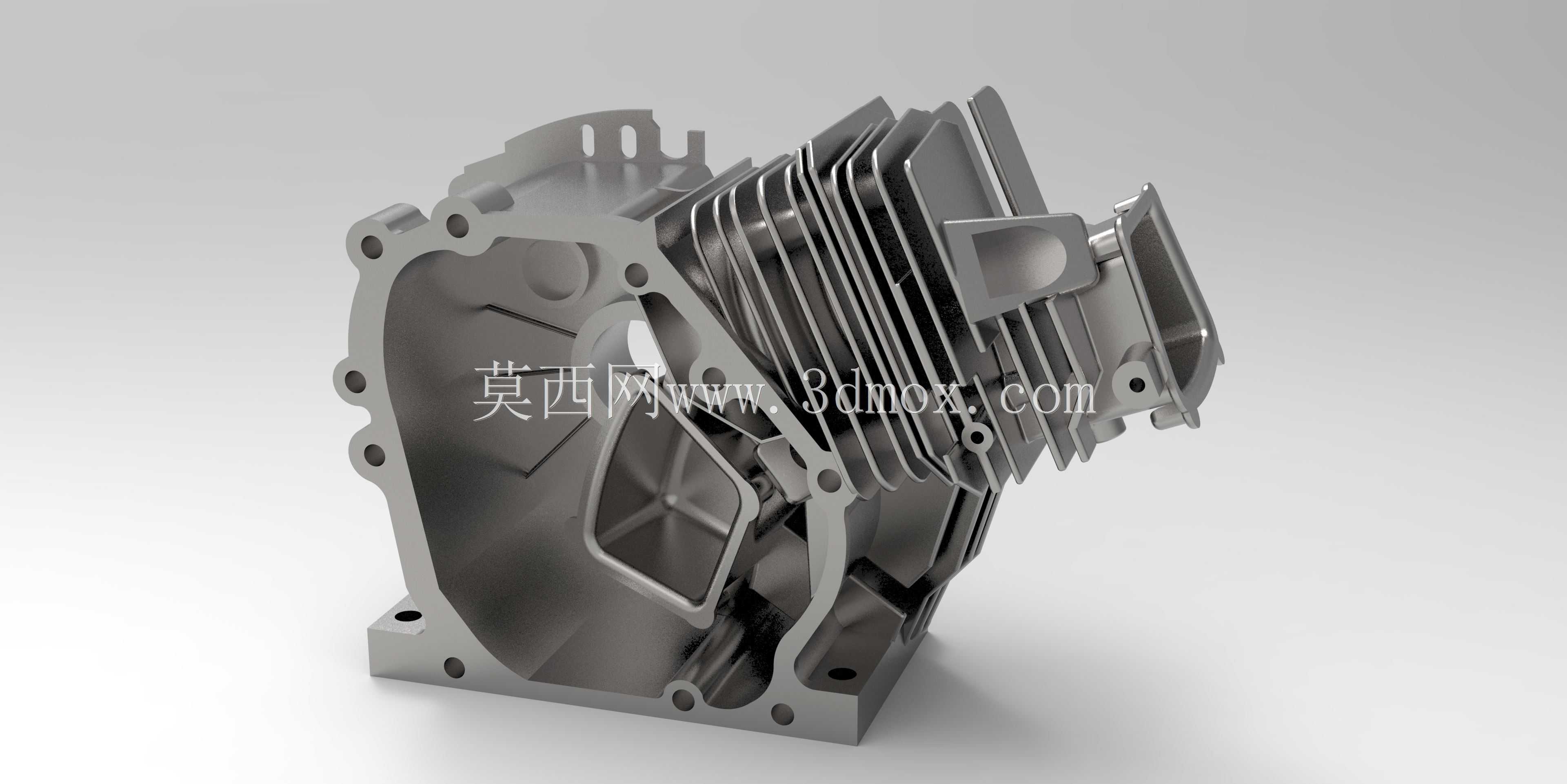

小型单缸动力单元气缸盖结构设计

这款气缸盖的结构设计，首先要匹配小排量单缸动力单元的实际工况需求，这类动力单元常配套在小型园林机械、便携发电机组、轻型代步动力设备上，日常运行转速区间跨度大，持续工作时热负荷集中，因此缸盖的散热结构设计是核心考量点之一。从结构布局来看，缸盖外侧布置了等间距的散热鳍片，鳍片的厚度、间距以及延伸长度都经过匹配计算，既保证足够的散热面积，让燃烧室区域的热量能快速通过鳍片传导到流经的空气中，避免局部过热导致的热变形、密封失效问题，同时也控制整体重量，不会因为鳍片过度冗余增加动力单元的上部负载，影响整机的重心分布。

燃烧室区域的型面设计直接关联动力单元的燃烧效率，这款缸盖的燃烧室轮廓采用了挤流区匹配设计，在活塞运行到上止点时，能在缸盖与活塞顶面之间形成可控的挤流效应，加快油气混合速率，让燃烧过程更充分，降低不完全燃烧带来的积碳风险，同时也能优化动力输出的平顺性，减少怠速工况下的抖动传递。缸盖上预留的气门安装座孔，同轴度公差控制在严格范围内，保证气门往复运动时的密封性能，避免出现气门偏磨导致的漏气、缸压不足问题，座孔周边的加强筋结构从安装位一直延伸到缸盖主体的螺栓连接位，分散气门落座时的冲击载荷，避免长期运行后出现座孔开裂的失效情况。

安装边界的设计上，缸盖与缸体的连接螺栓孔采用了对称均布的布局，螺栓孔周边设计了局部加厚的凸台，保证螺栓拧紧时的压紧力均匀分布在缸垫整个密封面上，不会出现局部压力不足导致的漏气、漏水问题，同时凸台的高度经过匹配，不会和缸体上的其他结构产生干涉。缸盖侧面预留的附件安装位，分别对应火花塞安装孔、进排气接口、摇臂轴固定位，每个接口的位置都经过空间校核，在装配时不需要额外调整周边管路、线束的走向，维修拆卸时也能留出足够的操作空间，不需要拆解其他周边部件就能完成火花塞更换、气门间隙调整这类日常维护操作。

进排气道的走向设计采用了低阻力流线型轮廓，内壁过渡区域没有突兀的折角，减少进气过程中的气流阻力，提升充气效率，排气道的壁厚做了局部加厚处理，因为排气侧长期接触高温废气，加厚的壁面能提升结构强度，避免长期热循环下出现开裂问题，同时排气道的接口位置朝向也匹配通用消音器的安装角度，不需要额外设计转接法兰就能适配常规配套的排气组件。

在结构强度校核层面，缸盖的壁厚分布做了差异化设计，热负荷集中的燃烧室区域、螺栓连接区域壁厚更大，散热鳍片区域壁厚相对较薄，既保证整体结构在爆发压力下的强度储备，能承受缸内最高爆发压力的冲击，不会出现结构性变形，也尽可能控制整体重量，降低动力单元的上部质量，提升整机的便携性。缸盖的润滑油道预留孔位置精准，能保证配气机构的运动部件得到充分润滑，减少运动副的磨损，油道的走向避开了高温区域，避免润滑油长期接触高温出现过早变质的问题。

从实际装配适配性来看，这款缸盖的整体外形轮廓和同排量常规缸体的安装止口完全匹配，止口的尺寸公差控制在合理范围内，装配时缸垫能完全贴合密封面，不会出现错位导致的密封失效，所有外接接口的尺寸都符合通用配套件的标准规格，用户在替换或者装配时不需要额外进行二次加工，就能直接完成组装。散热鳍片的边缘做了圆角处理，既避免装配过程中划伤操作人员，也能减少应力集中，避免长期振动下鳍片出现断裂脱落的问题。
