船用大流量舱底排水泵结构设计

这款舱底泵的三维结构设计，完全围绕小型船舶舱室积水排放的实际工况展开，在做结构拆解前，首先要明确它的核心应用场景——不管是休闲游艇、小型作业渔船还是内河交通艇，舱底难免会因为船体密封渗漏、甲板浪水灌入、冷凝水积聚形成积水，如果不能及时排出，不仅会增加船体自重影响航行稳性，积水长期浸泡舱内构件还会引发金属锈蚀、内饰霉变，甚至在积水过多时改变船舶浮态带来航行风险，这类大流量舱底泵就是为快速排除舱底积水设计的专用辅机。

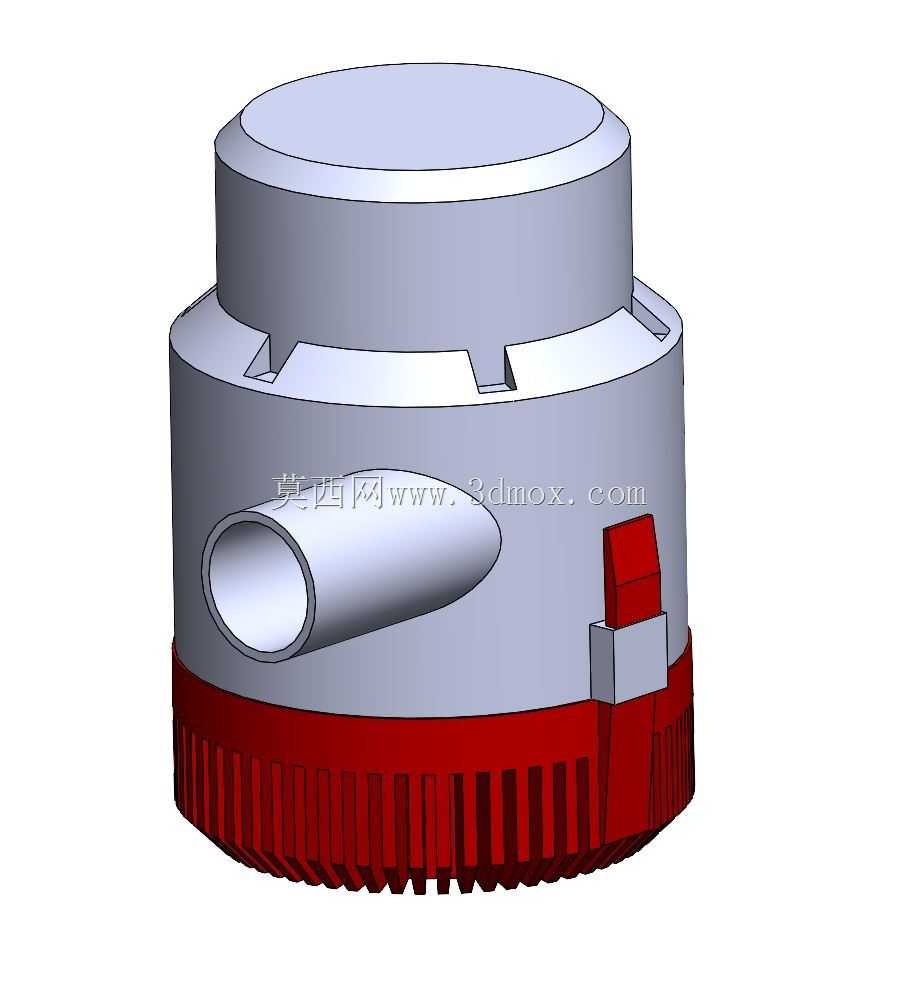

从功能特性上看，这款3700GPH规格的舱底泵属于非自吸式潜水泵，工作时需要整体浸没在舱底积水中，水流从泵体下部带格栅的进水段进入叶轮腔，通过内置叶轮的高速旋转形成离心力提升水压，最终从侧向的出水接口排出舱外，每小时3700加仑的流量规格，能够应对突发的大量进水场景，比如短时间内浪水持续灌入舱室的情况，大流量设计可以快速降低舱内水位，给险情处置留出足够时间。泵体下部的红色段做了密集的竖向格栅结构，这部分是进水通道同时也是粗过滤结构，格栅的缝隙尺寸经过匹配设计，既能保证进水通流面积足够，避免大流量工况下出现进水阻力过大导致的气蚀问题，又能阻挡舱底常见的较大尺寸杂物，比如脱落的线缆扎头、小木块、塑料碎屑等进入叶轮腔，防止叶轮被卡滞烧坏驱动电机。

设计思路上，整个泵体采用了三段式的模块化结构，最下部是进水过滤与叶轮腔段，中间段是电机密封舱与出水接口段，最上部是密封端盖与接线引出段。侧向布置的出水接口采用了渐扩式的流道设计，接口方向与泵体轴线垂直，这种设计一方面是适配舱底狭窄的安装空间，侧向出水可以让连接的排水软管顺着舱壁走向布置，不需要额外做过大角度的弯折，减少管路沿程阻力；另一方面渐扩流道可以降低出水段的流速，将叶轮输出的动压部分转化为静压，提升排水的扬程表现，让积水可以顺利排到高于舱底的舷外出口。泵体侧面设置的红色拨杆结构是手动测试开关，在船舶日常运维检查时，不需要等到舱底积水达到浮球开关的触发液位，直接拨动拨杆就可以手动启动泵体，检查泵的运转状态、排水是否顺畅，避免在真正需要排水时泵出现故障无法工作，拨杆旁边的灰色方块是浮球开关的触发机构安装位，自动状态下浮球会随着舱内水位升降触发开关，实现无人值守的自动排水，不需要船员手动操作。

从安装边界来看，整个泵体采用立式圆柱结构，下部的红色段直径略大于上部电机舱直径，安装时需要在舱底最低位置预留平整的安装基面，泵体底部可以通过支架固定在舱底肋板上，要保证泵体处于竖直状态，避免倾斜安装导致浮球开关触发液位不准，或者叶轮腔进气影响排水效率。出水接口的外径是标准的软管接口尺寸，适配常规的船用排水软管，安装时需要用喉箍紧固，避免排水时出现渗漏；上部的接线端要做好水密处理，虽然泵体设计为潜没式工作，但接线位置长期处于潮湿环境，需要做密封防护避免线路短路。整个泵体的外形没有突出的尖锐结构，所有棱边都做了圆角过渡，一方面是避免安装和运维时划伤操作人员，另一方面也减少舱内杂物挂在泵体上的可能，保证进水格栅不会被杂物完全封堵。在建模过程中，各段的配合公差也做了对应设置，电机舱与上下端盖的配合面都预留了密封胶圈的安装槽，保证潜没工作时不会有水渗入电机舱造成短路，下部叶轮腔与电机轴的配合位置设置了机械密封结构，防止高压水顺着轴间隙进入电机内部，这些密封结构的尺寸匹配直接决定了泵的使用寿命，也是这类船用泵设计的核心要点。
