外置电机驱动教学用水射流装置结构

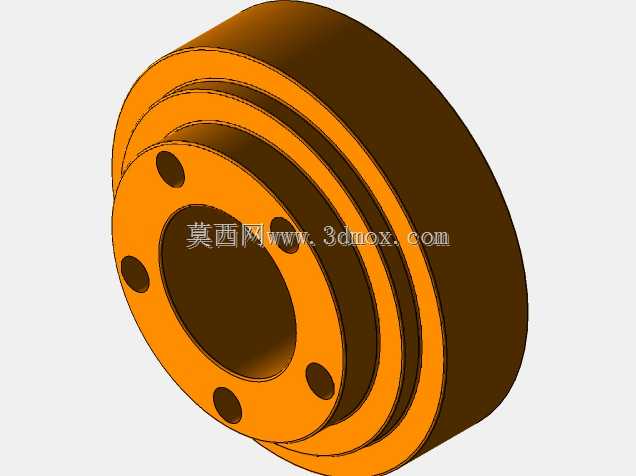

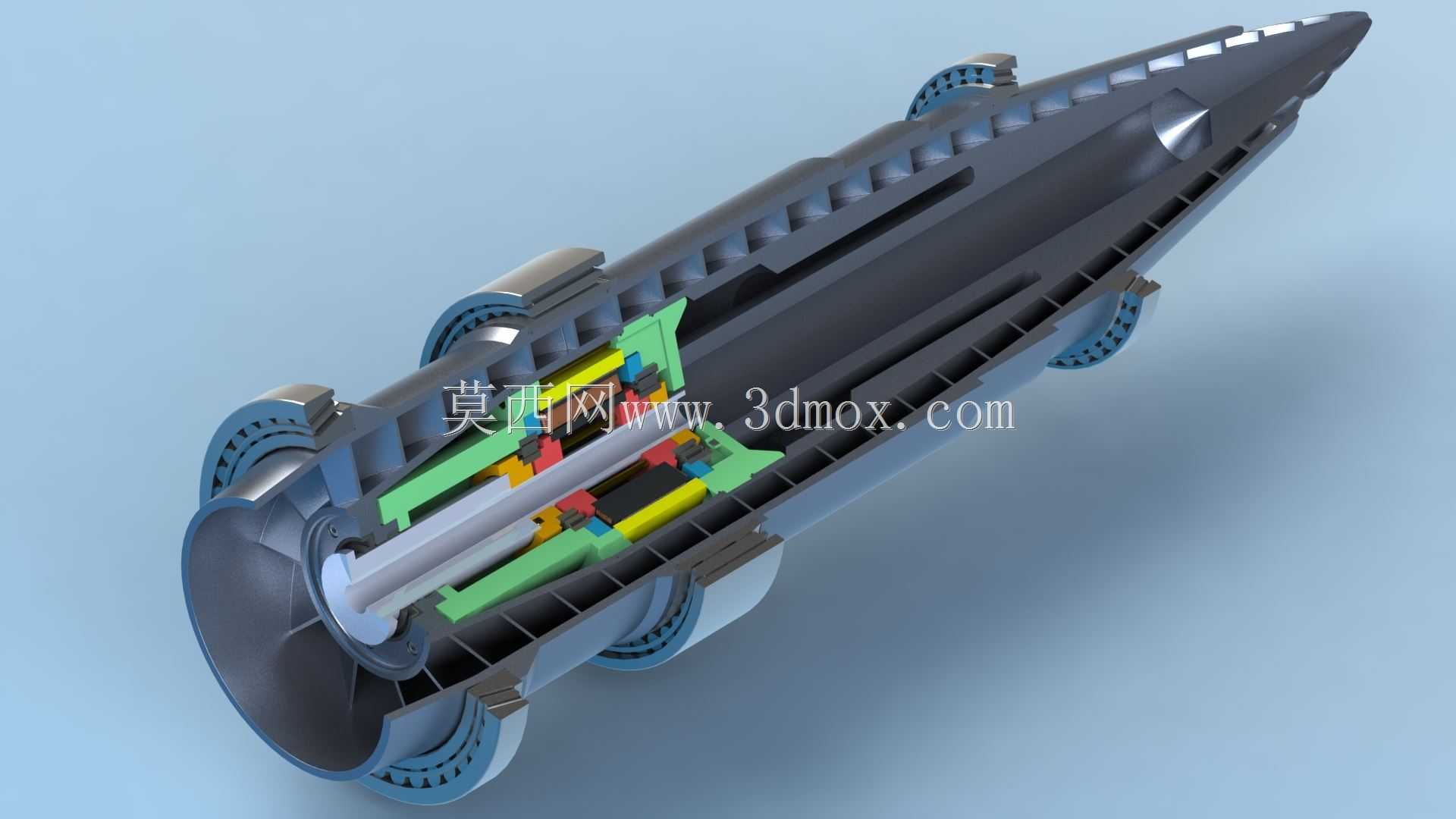

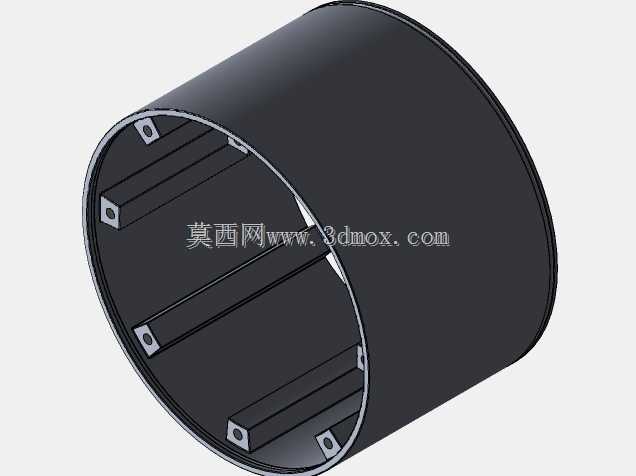

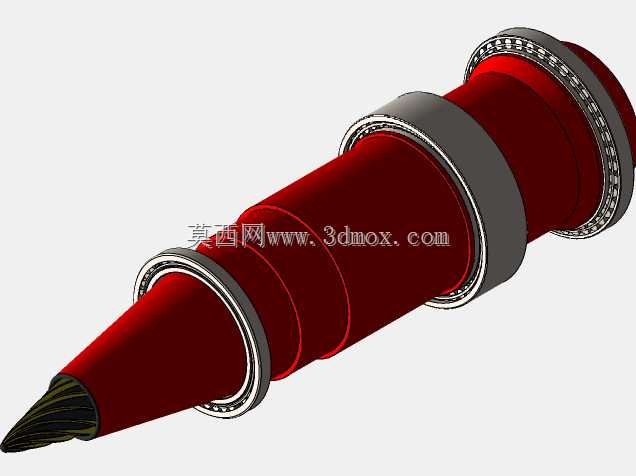

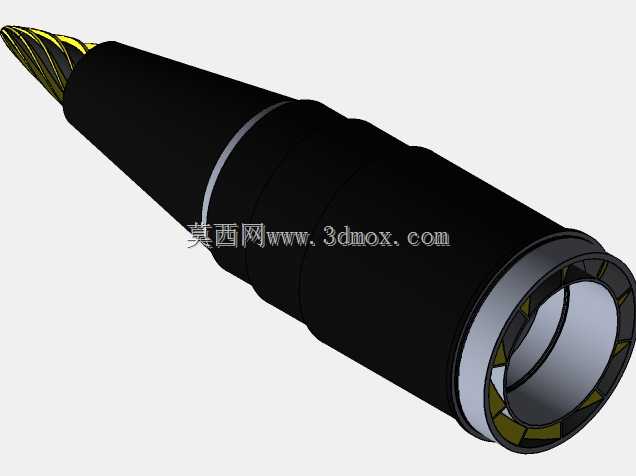

　　这款水射流装置采用外置电机驱动的结构布局，核心设计定位为教学演示用途，可直观展示喷射类流体设备的内部传动与流道逻辑，适合流体机械、传动结构相关的教学场景使用，能帮助学习者快速理解水射流设备的动力传递路径、流体增压喷射的核心原理。从结构设计思路来看，整体采用流线型锥状外壳布局，外壳沿轴向设置多组环形加强筋，既可以降低流体通过时的沿程阻力，也能提升壳体整体的结构刚度，减少高压流体作用下的壳体形变风险；内部动力传递路径沿轴向排布，外转子结构的动力输出端直接连接叶轮组件，省去了额外的传动换向结构，大幅缩短了动力传递路径，降低了传动过程中的能量损耗，也让整体结构更加紧凑，便于教学场景下的拆装演示。

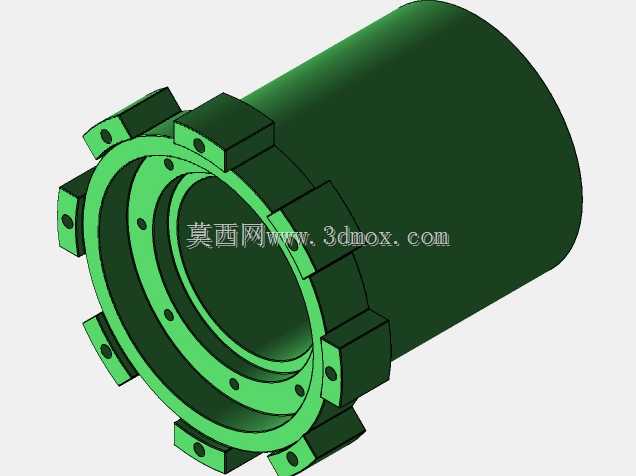

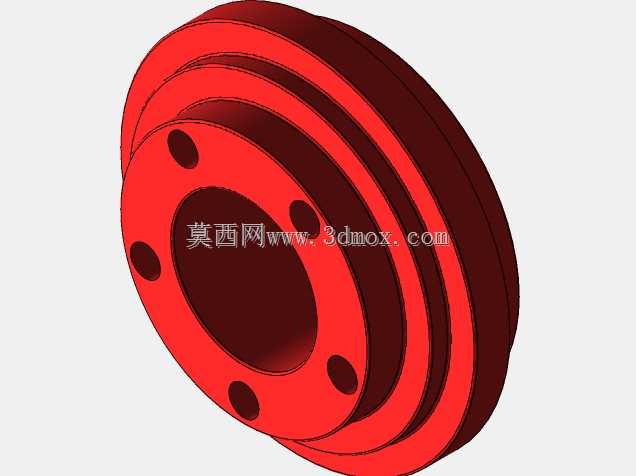

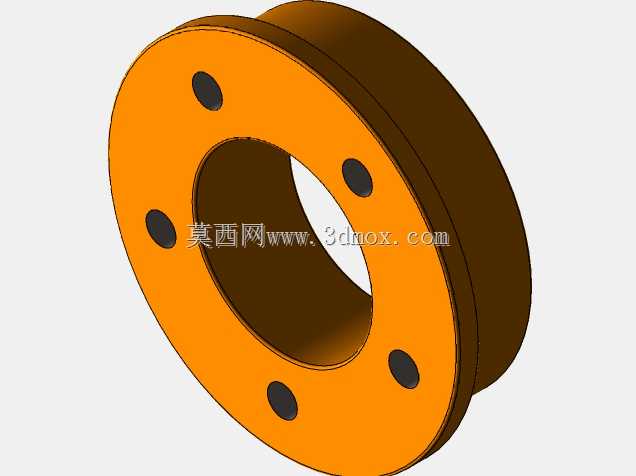

　　在功能特性层面，装置的进水端设置在尾部大直径开口处，流体进入腔体后，经叶轮组件逐级增压，最终从头部的锥状喷口高速喷出，形成稳定的高速水射流；内部的多级导流结构可以对进入腔体的流体进行整流，减少流体紊流带来的能量损耗，提升喷射效率；两侧设置的环形安装支座可直接与外部固定支架连接，安装时需保证装置轴向与喷射方向的同轴度误差控制在合理范围内，避免运行过程中出现振动过大的问题。从安装边界来看，装置整体为轴向对称结构，尾部进水端需匹配对应通径的输水管道，安装时需预留足够的轴向拆装空间，便于内部叶轮、导流组件的检修与拆解；外置电机的安装位置需与装置动力输入端保持同轴，联轴器处需设置必要的密封结构，防止流体泄漏进入电机腔体造成设备损坏。

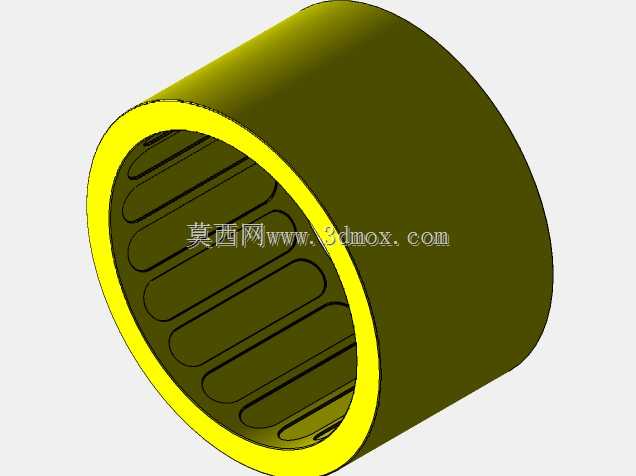

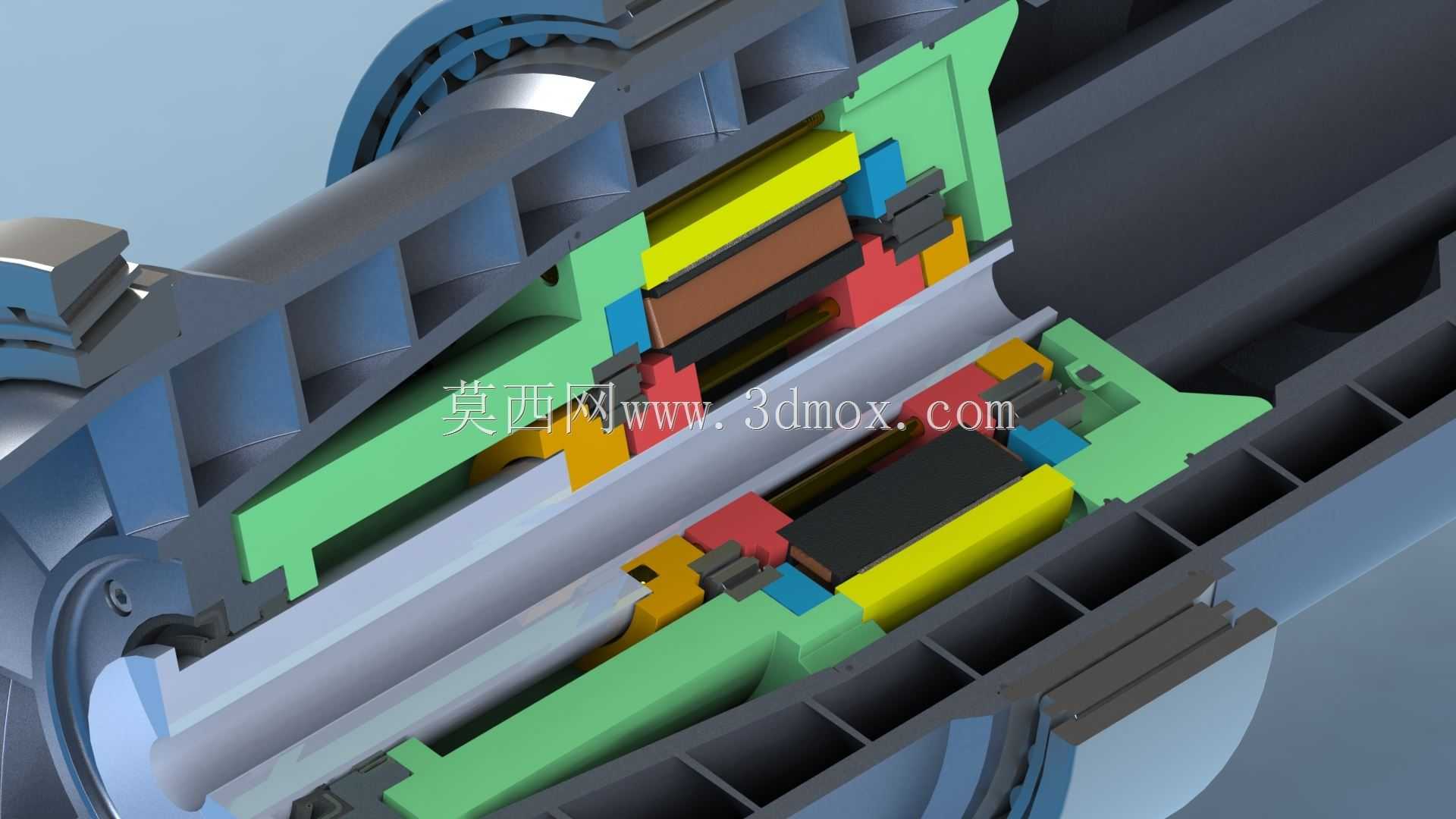

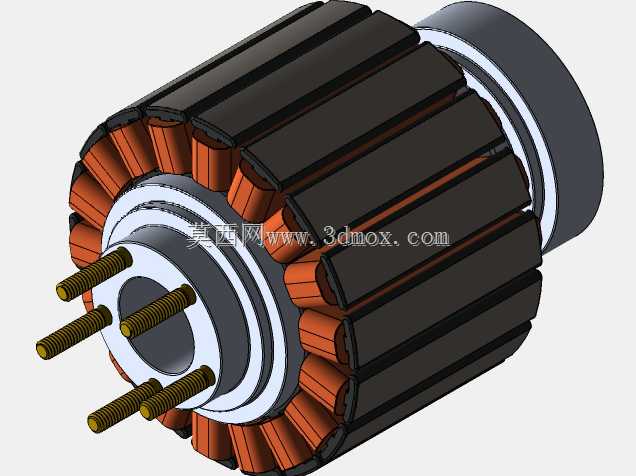

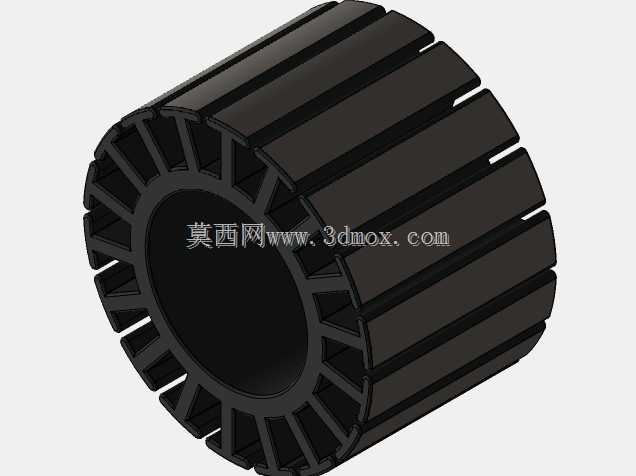

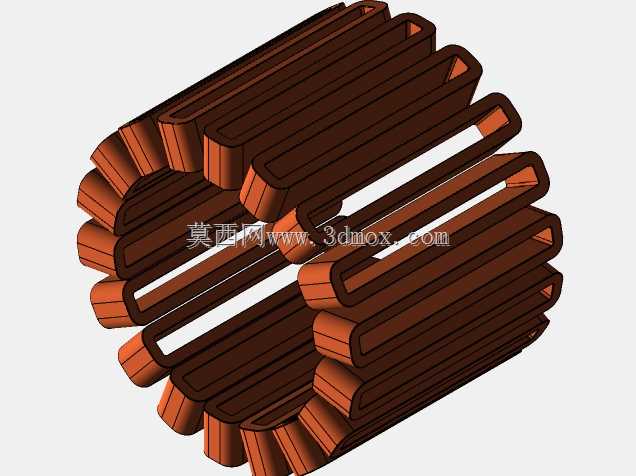

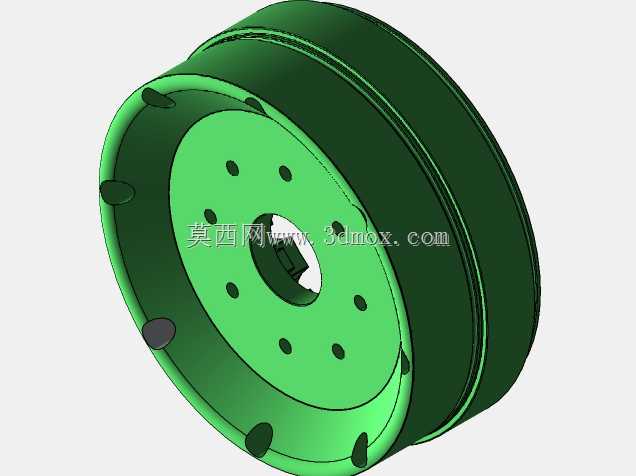

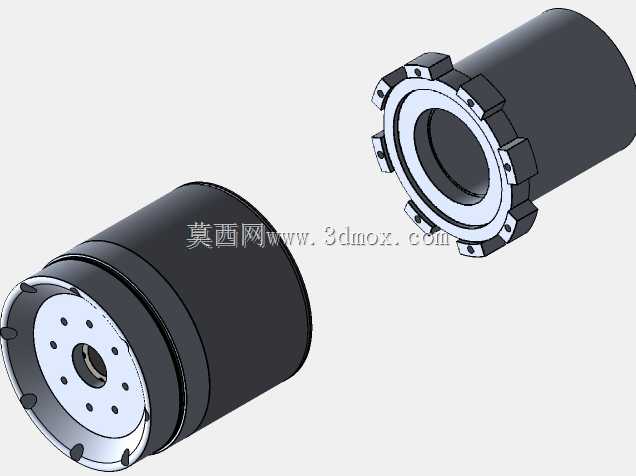

　　在实际教学应用中，该装置可拆解展示内部的叶轮结构、导流腔道、动力连接部件，学习者可通过拆装直观理解各部件的配合关系：外转子马达的输出扭矩如何传递到叶轮组件，流体如何在腔体内完成增压、整流，最终从喷口形成高速射流的完整过程。不同于工业级高压水射流设备，这款教学用装置在结构上做了简化处理，省略了工业设备中复杂的密封冗余结构、高压过载保护结构，让内部的核心传动与流道结构完全暴露在可视范围内，更适合教学演示场景，不需要额外的透视结构就能清晰展示各部件的位置与配合关系。外壳上的环形凸起结构除了加强刚度的作用外，也可作为安装定位的基准面，在与外部支架固定时，可通过这些环形基准面快速找正装置的轴向位置，降低安装调试的难度。

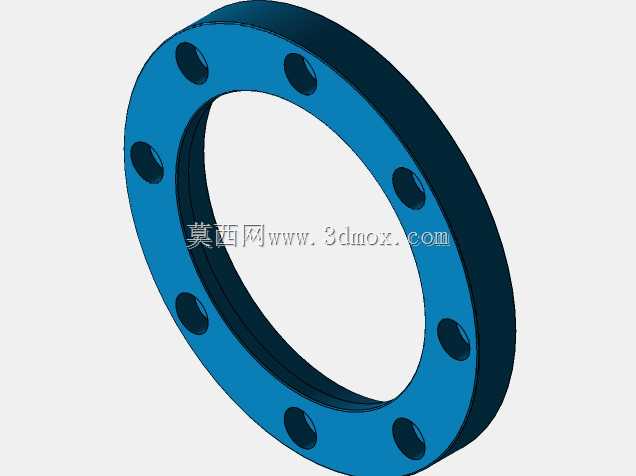

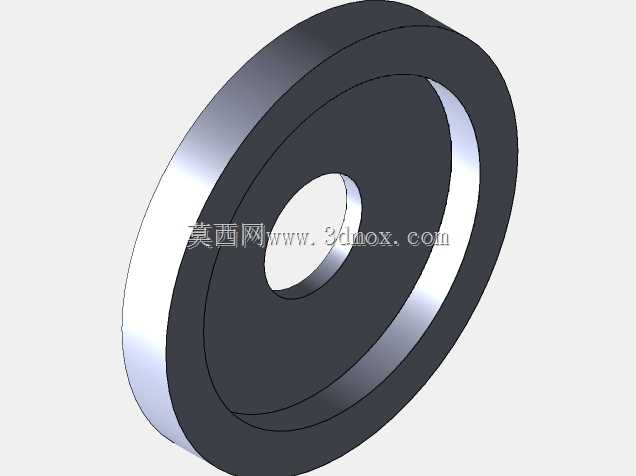

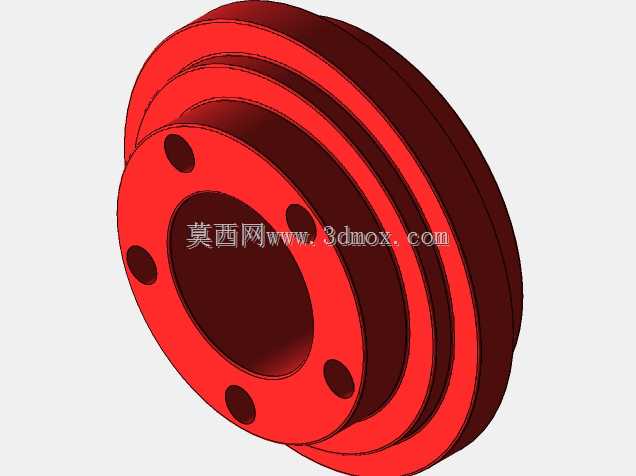

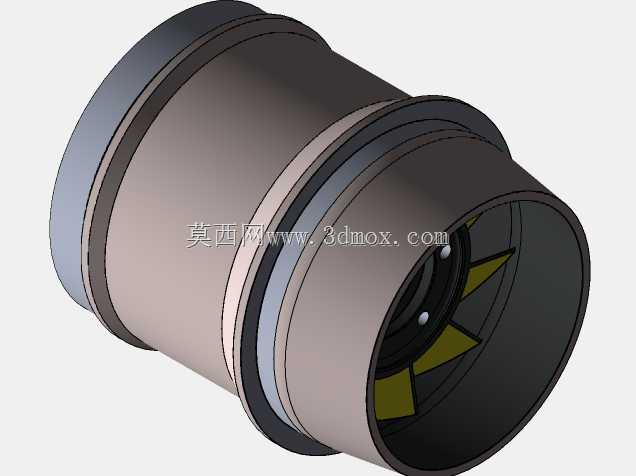

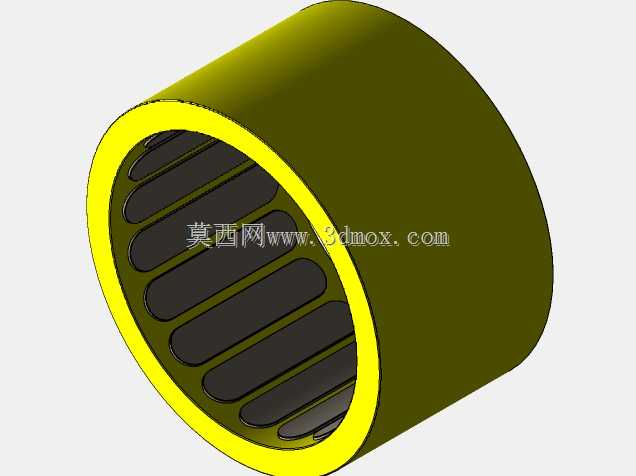

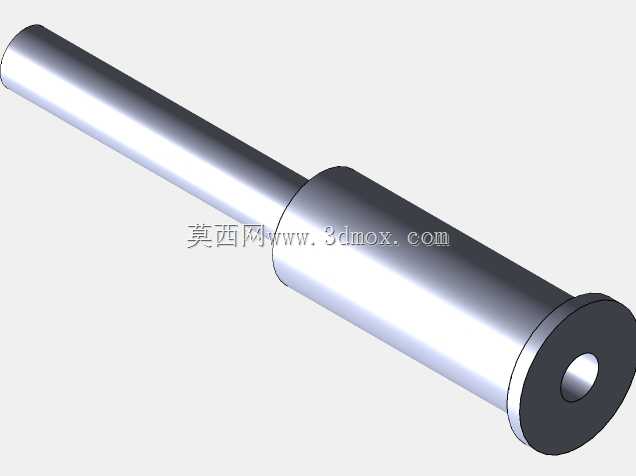

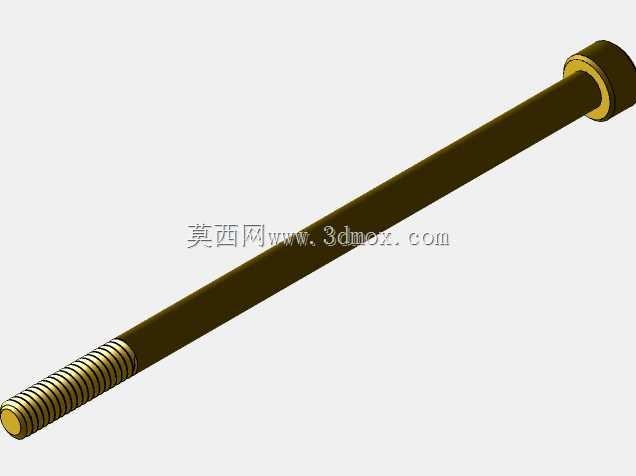

　　内部的导流叶片采用渐开线式布局，可将叶轮输出的旋转流体调整为轴向流动，减少流体的径向紊动，让最终喷出的射流更加集中，提升喷射的稳定性；动力连接部位采用键连接的方式传递扭矩，结构简单可靠，也便于拆装，适合教学场景下反复拆解组装的使用需求。在选型适配层面，该装置匹配的外置电机需根据演示所需的喷射压力、流量参数选择对应功率的型号，教学场景下一般选用低压小功率电机即可，既可以满足演示需求，也能降低高压流体带来的安全风险；输水管道的通径需与尾部进水口匹配，避免通径过小造成进水阻力过大，影响装置的喷射效果。
