不同截面轴类拉伸载荷性能分析模型

　　在传动系统、重载支撑结构的设计环节中，轴类零件作为核心传力构件，其受拉工况下的力学表现直接决定整套设备的运行可靠性，尤其是在液压执行机构拉杆、长距离传动轴系、起重设备牵引轴这类长期承受恒定或交变拉伸载荷的应用场景里，不同截面形状带来的应力分布差异、变形量区别，往往是结构失效的核心诱因。本次建模与分析过程，完全围绕实际工程中常见的轴类截面选型痛点展开，没有刻意追求理想化的几何简化，而是还原了轴端连接结构、螺纹段、过渡圆角这些实际加工中必然存在的结构细节，避免纯理论分析与实际工况脱节的问题。

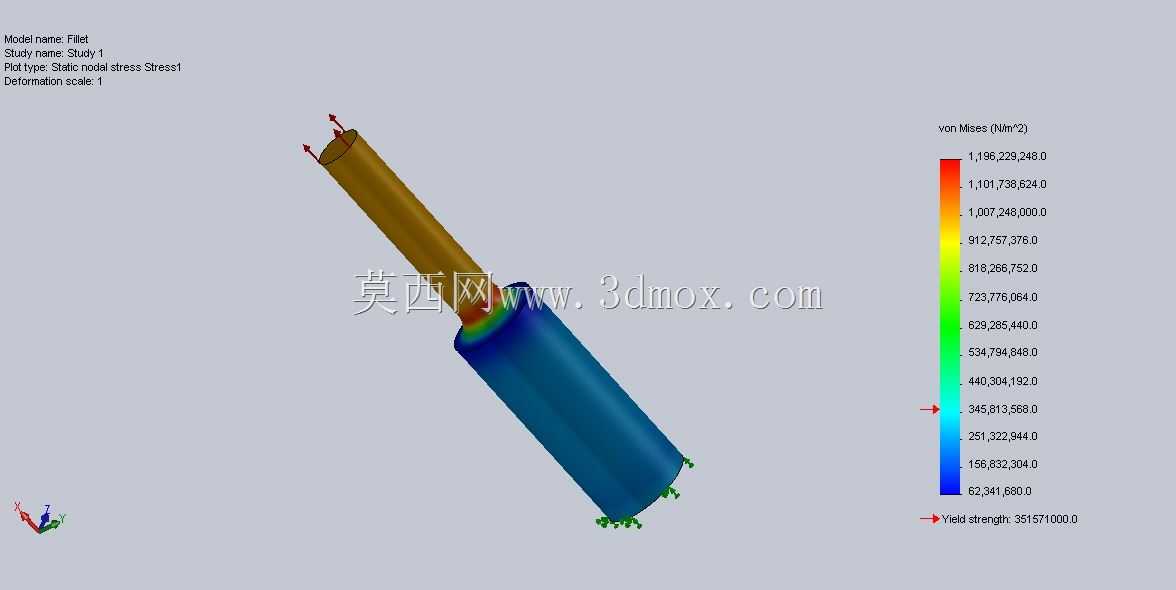

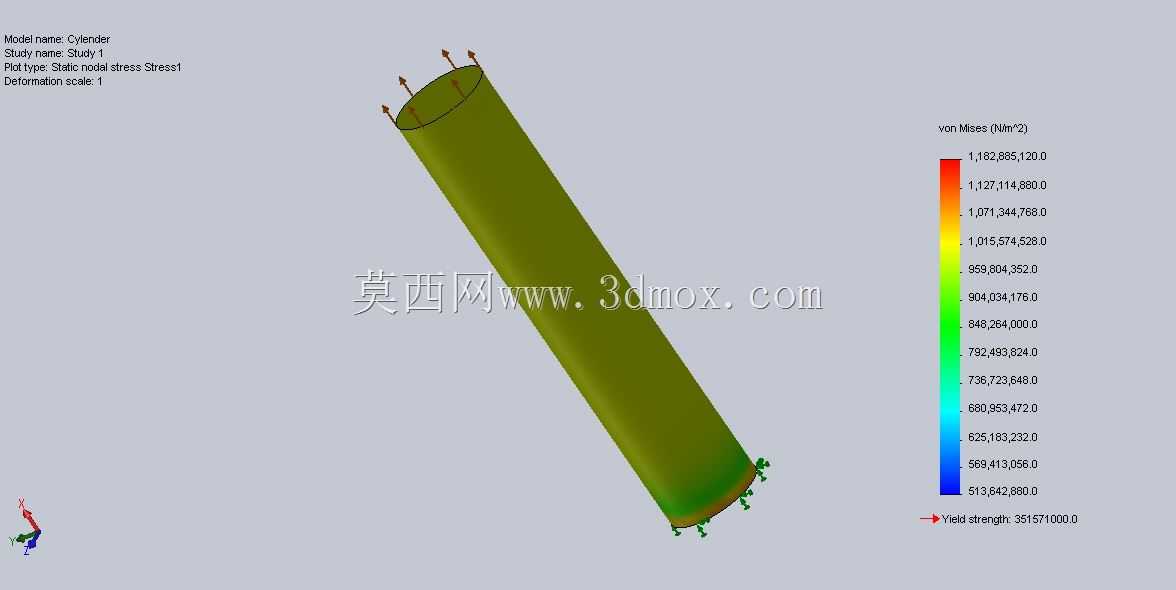

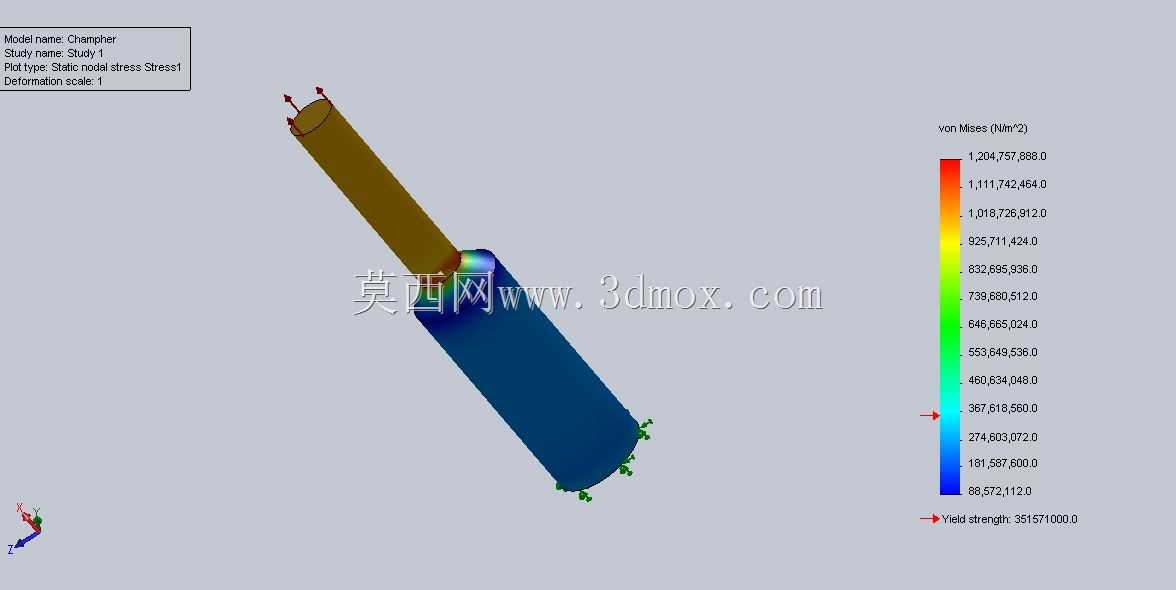

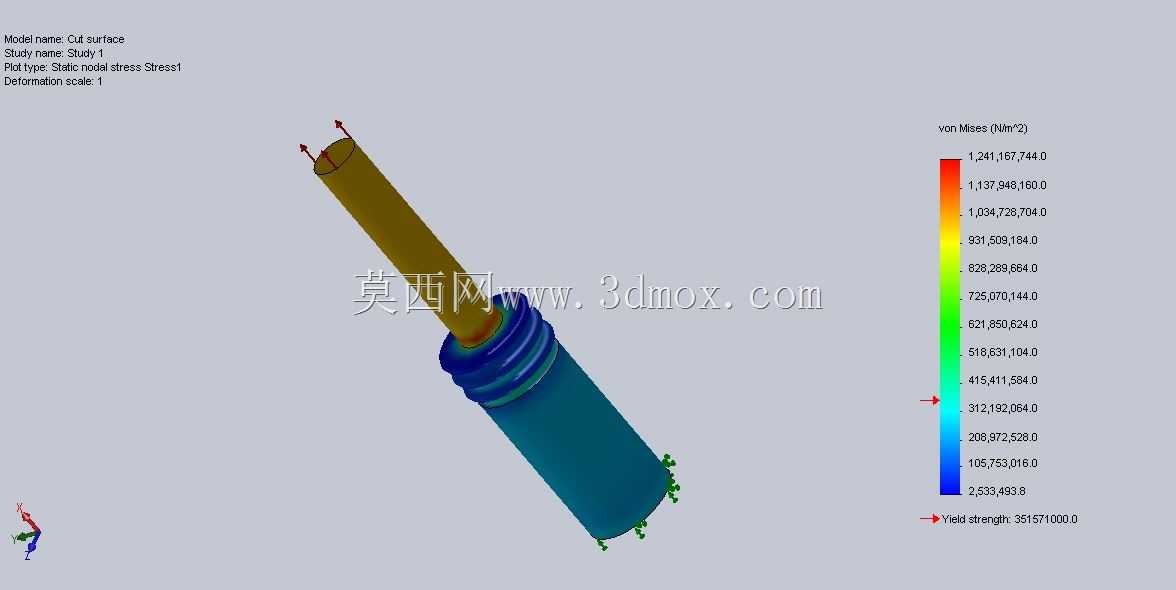

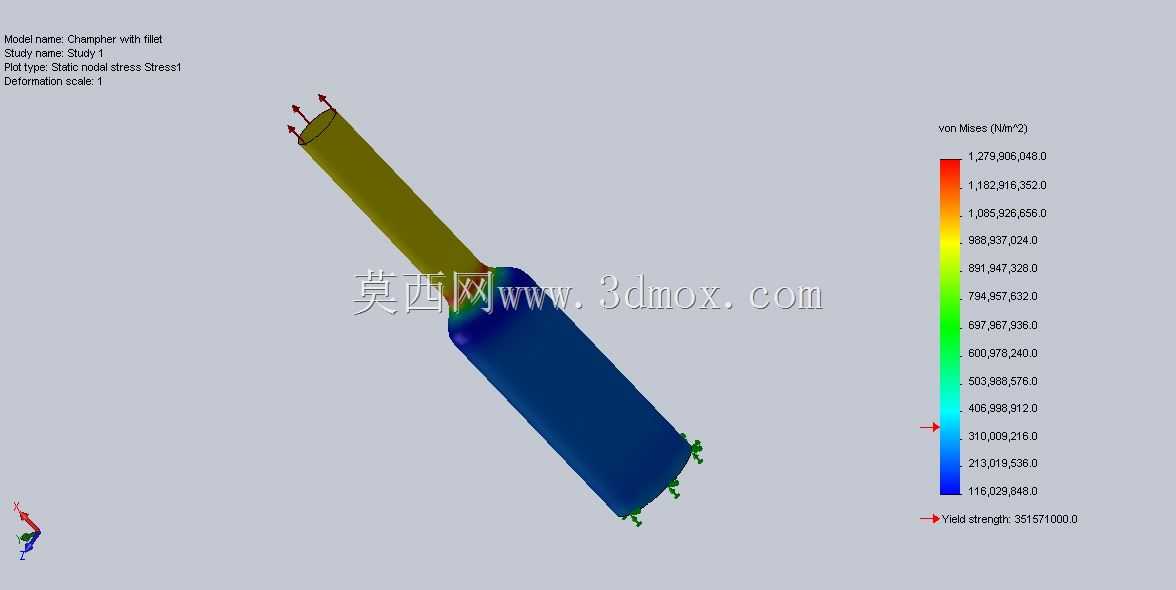

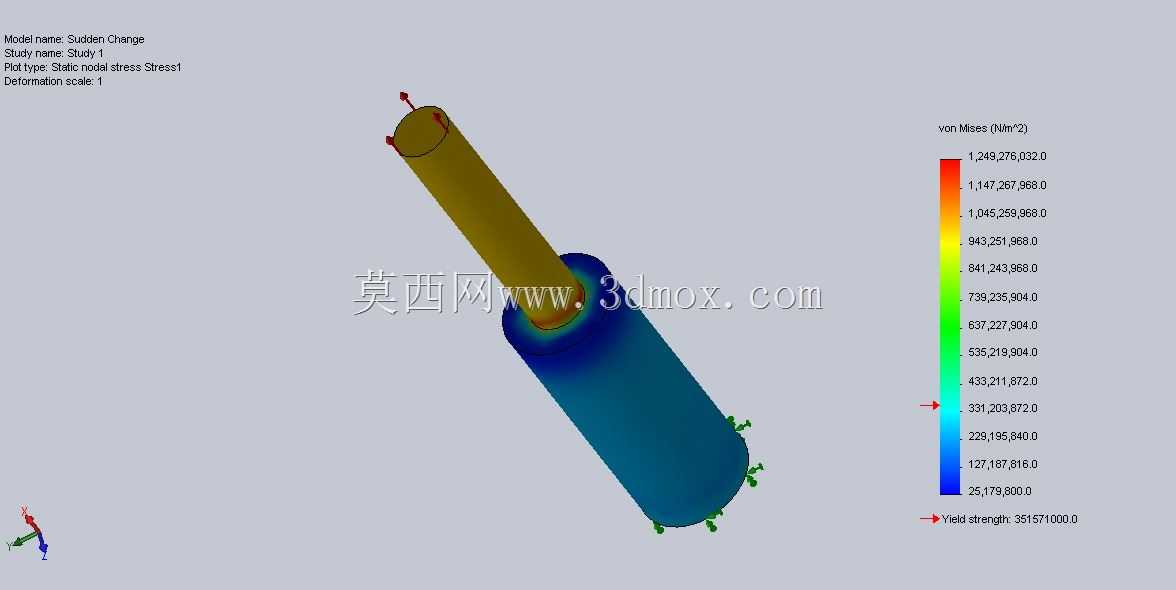

　　从结构设计逻辑来看，模型首先还原了轴类零件最常见的装配边界：一端为带安装孔的法兰式连接端，用于和动力输出或负载端的基座通过紧固件锁紧，另一端为外螺纹段，用于配套锁紧螺母实现轴向定位，中间主体段分别设置了等直径圆截面、阶梯变径截面、局部削边截面三种工程中高频使用的结构形式，覆盖了从普通光轴传动到带定位面的特殊轴类的常见形态。在静力学分析的边界设置上，完全参照实际拉伸载荷的施加方式：固定端约束完全锁死法兰端面的全部自由度，模拟轴件与安装基座刚性连接的实际状态，载荷端沿轴向施加额定工作拉力，同时考虑螺纹段牙型接触带来的局部应力集中效应，没有将载荷简化为理想的端面均布力，更贴近真实受力状态。从应力云图的分布结果可以直观看到，不同截面的应力集中区域存在明显差异：等直径圆截面的应力分布最为均匀，仅在法兰与轴身的过渡圆角位置存在小幅应力升高，适合长距离、大载荷的纯拉伸传力场景；阶梯变径截面的应力峰值出现在轴径突变的台阶位置，若过渡圆角取值偏小，该位置的应力集中系数会快速攀升，容易在交变载荷下萌生疲劳裂纹；局部削边截面的应力集中则出现在削边平面与圆柱面的交线位置，这类结构虽然方便安装定位、实现周向防转，但设计时需要严格控制削边深度，避免局部截面削弱过多导致承载能力骤降。

　　在安装边界的尺寸匹配上，模型预留的法兰端安装孔位、螺纹段公称直径与螺距、轴身配合段的公差带，都参照通用机械的轴类设计规范设置，既可以直接用于常规传动结构的选型参考，也能通过调整截面参数快速适配不同载荷等级的设计需求。很多刚接触结构设计的工程师容易陷入一个误区，认为轴类零件只要满足强度校核的理论计算值就可以直接投产，但实际工况中，过渡圆角的大小、表面加工质量、截面突变位置的处理，都会直接影响零件的实际承载能力，比如同样直径的轴，过渡圆角从R0.5放大到R2，应力集中系数就能降低40%以上，这些细节在纯公式计算中很容易被忽略，而通过三维建模结合有限元分析的方式，就能直观看到每一处结构调整带来的应力变化，在设计阶段就提前规避失效风险。

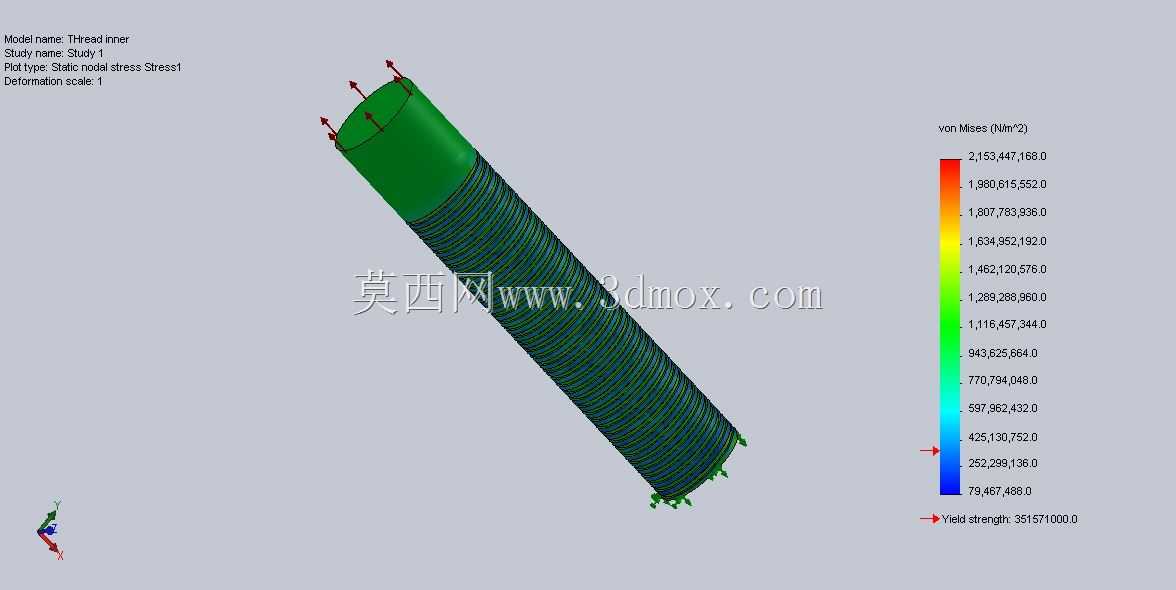

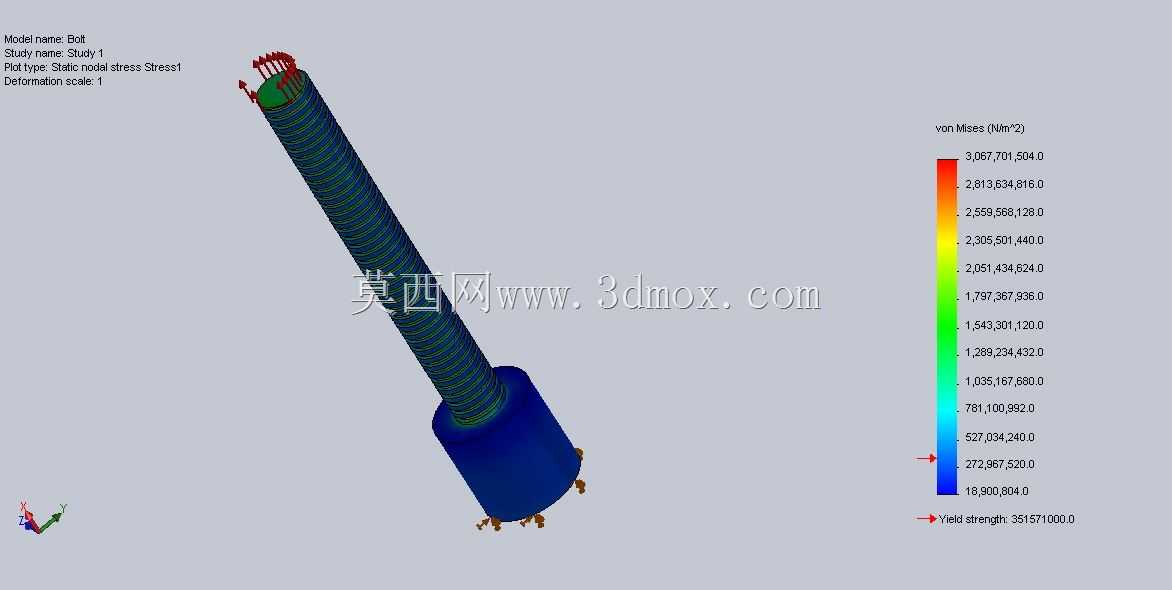

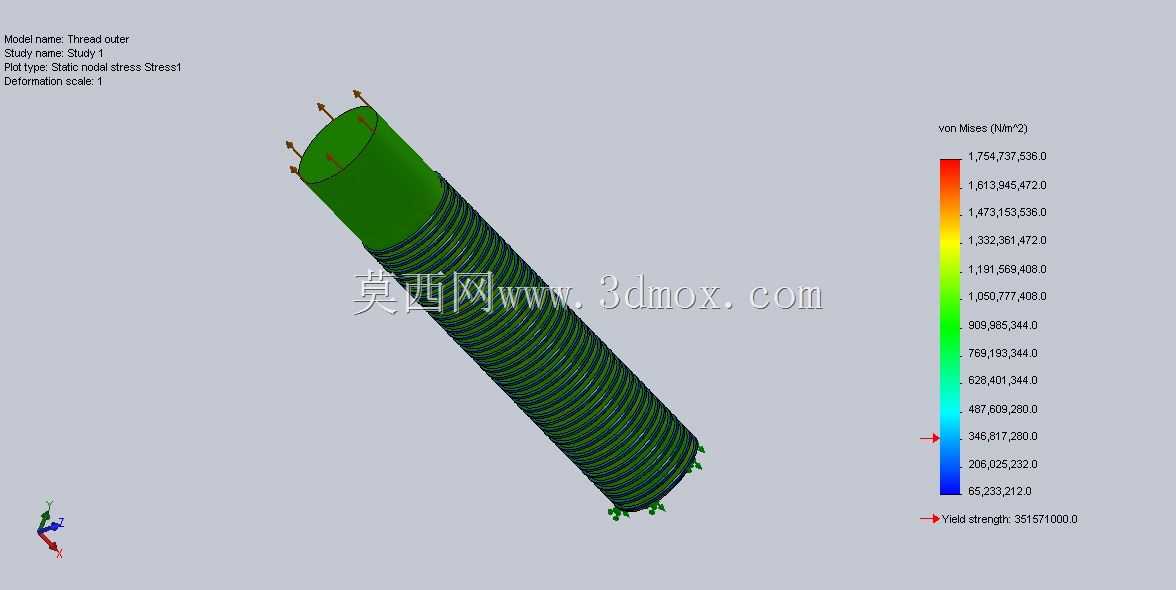

　　另外，模型中还原的轴端螺纹段受力特征也具备很强的工程参考价值，很多轴类拉伸失效都出现在螺纹收尾的位置，因为螺纹牙型本身就存在缺口效应，加上收尾处的截面突变，很容易成为整个轴的强度薄弱点，设计时需要通过设置退刀槽、加大螺纹收尾段的轴径、采用滚压螺纹工艺等方式，提升该位置的疲劳强度。针对不同应用场景的选型参考也很明确：如果是用于静态承载、载荷波动小的场合，可优先选择结构简单的等直径圆截面轴，加工成本低、应力分布均匀；如果需要实现轴上零件的轴向定位，阶梯轴是更合适的选择，但必须在变径位置设计足够大的过渡圆角，必要时可增加卸荷槽降低应力集中；如果需要周向防转、安装定位键或止动螺钉，局部削边的结构要严格控制削边后的剩余截面面积，保证其最小截面的抗拉安全系数满足设计要求。整个分析过程没有采用过于理想化的假设，所有结构细节都对应实际加工与装配的需求，得到的应力分布、变形量数据可以直接为同类轴类零件的设计提供量化参考，帮助设计人员在方案阶段就完成结构优化，减少后续样机测试中的迭代次数，降低零件失效的概率。
