五缸星形发动机活塞连杆组件结构

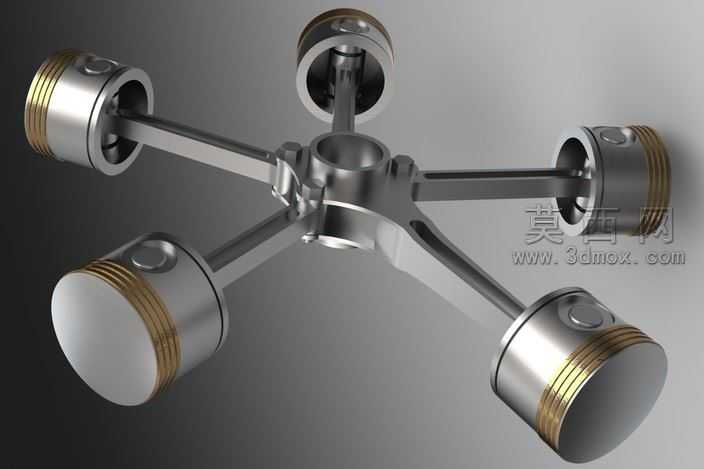

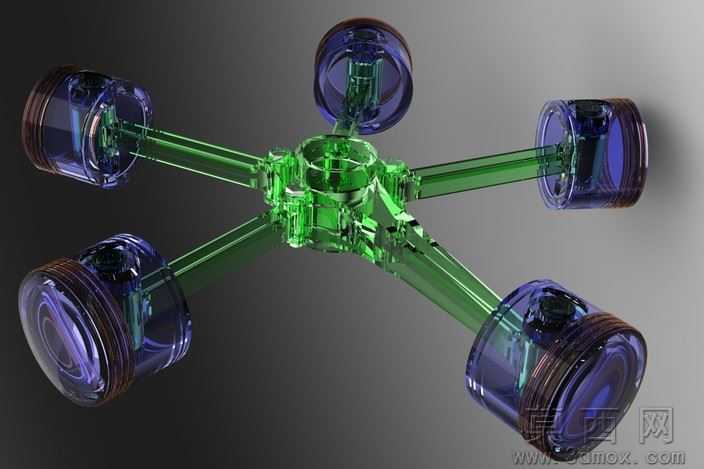

本作品为五缸星形发动机核心运动组件的三维建模成果，整体采用放射状对称布局设计，围绕中心曲柄轴座均匀分布五组活塞连杆单元，完整还原了星形发动机经典的周向排布结构特征。建模阶段首先完成中心曲柄基座的参数化绘制，精准定位五个连杆连接轴孔的周向角度与轴向位置，保证各缸做功间隔角的均匀性，为整机平稳运转提供结构基础。活塞部分采用分体式建模思路，分别构建活塞本体、活塞环槽、活塞销座三个特征模块，活塞头部的环槽结构严格按照内燃机密封设计规范设置，边缘做倒角处理避免应力集中，活塞销孔与连杆小头的配合尺寸预留合理公差，符合实际装配工艺要求。连杆部分采用工字型截面结构设计，在保证结构强度的同时有效降低运动件重量，减少曲柄连杆机构运转时的往复惯性力，连杆大小头的过渡区域做圆弧平滑处理，优化应力分布特性，避免交变载荷下的结构断裂风险。材质渲染阶段，活塞本体采用铝合金哑光金属材质，还原轻量化活塞的真实质感，活塞环采用黄铜色金属材质，与活塞本体形成清晰的视觉区分，连杆与中心基座采用高强度合金钢材质，表面做轻微磨砂金属处理，呈现出工业机械部件的厚重质感。场景搭建采用深灰色渐变背景，搭配柔和的侧上方打光方案，突出金属部件的轮廓光影与材质反光特性，各部件之间的装配关系清晰可见，无穿模、错位等建模问题。整体设计严格遵循星形发动机的机械原理，各运动部件的运动轨迹经过运动仿真验证，可直观展示星形发动机运转时活塞往复运动、连杆带动曲柄旋转的完整动力传递过程，可作为内燃机结构教学、动力机械设计参考的可视化三维素材。
