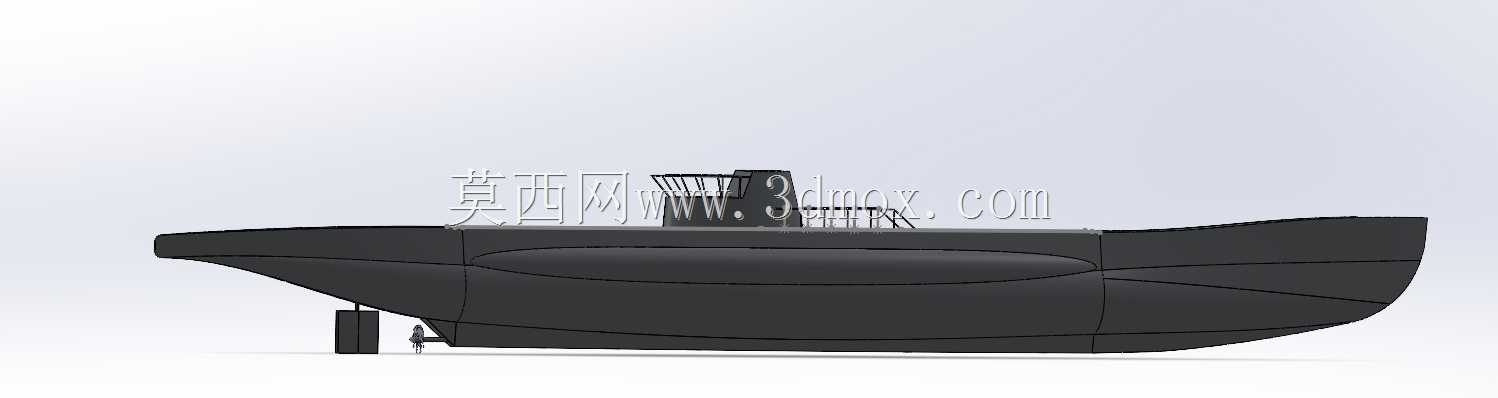

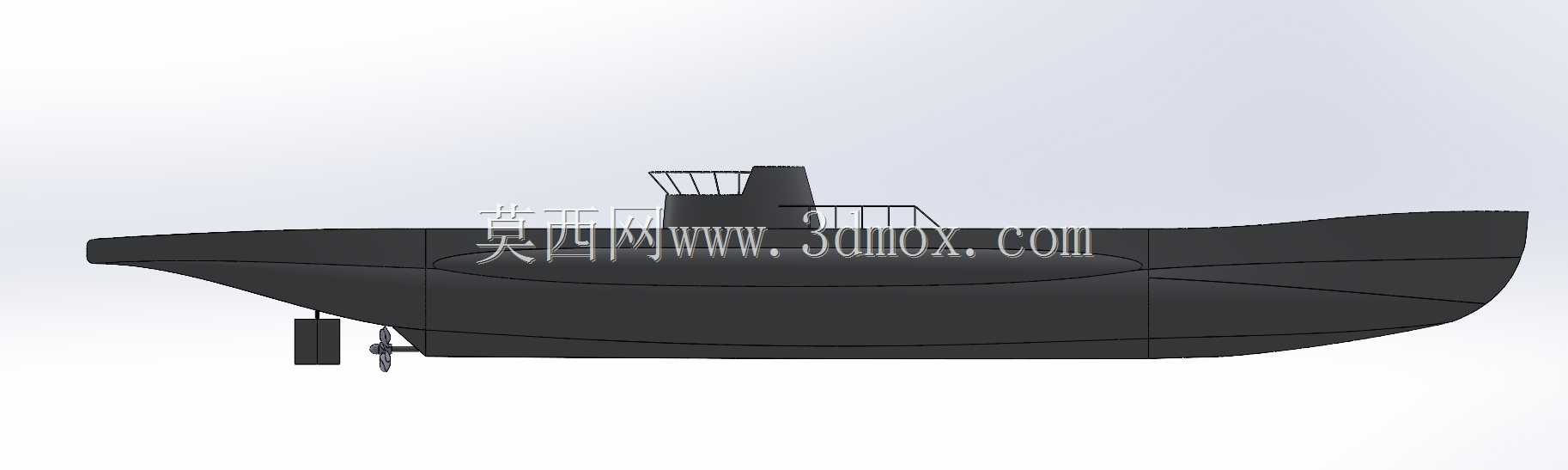

小型水下探测潜艇外观结构三维建模

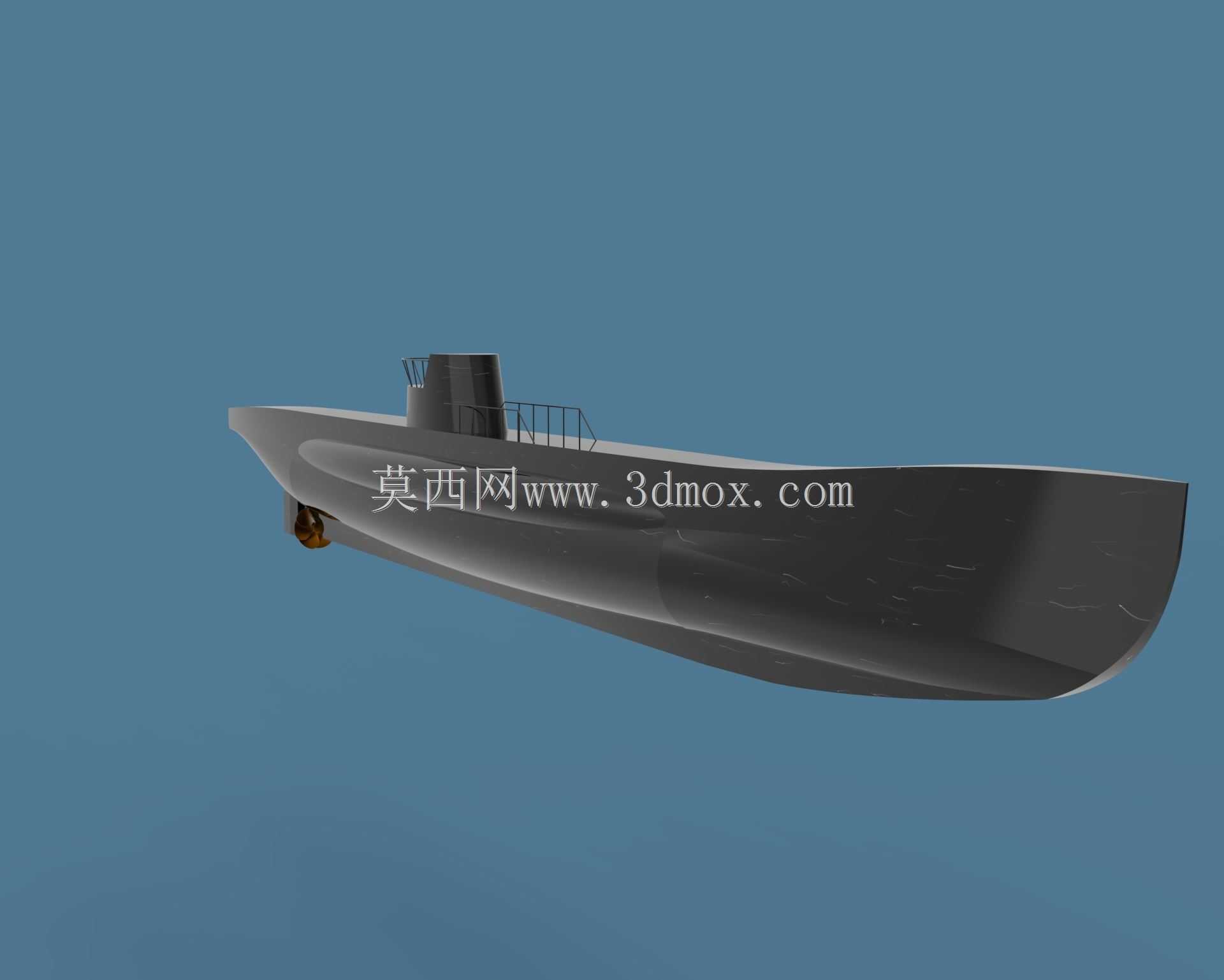

　　这款小型潜航器的三维结构设计，首先围绕近岸浅水探测、水下管线巡检这类实际作业场景展开，区别于大型军用作战潜艇的大潜深、长航时设计取向，整体构型优先考虑浅水域的机动灵活性与低速航行稳定性，外壳曲面采用多段顺滑过渡的流线型设计，在降低迎流阻力的同时，也能减少水下航行时的水流紊流噪声，适配搭载声学探测设备时的低干扰需求。从结构布局来看，艇体主体采用分段式舱室划分思路，中部主舱段预留了设备安装空间，可根据作业需求搭载水下摄像模块、水质传感单元或者小型机械作业臂，艇体下部突出的稳定鳍结构，在低速潜航时能够提供足够的横向稳性，避免近岸复杂水流下出现侧倾偏移，前端下倾的艇艏线型，能够在水面转潜航的过渡阶段减少上浪，同时优化水下垂直面的机动响应速度。

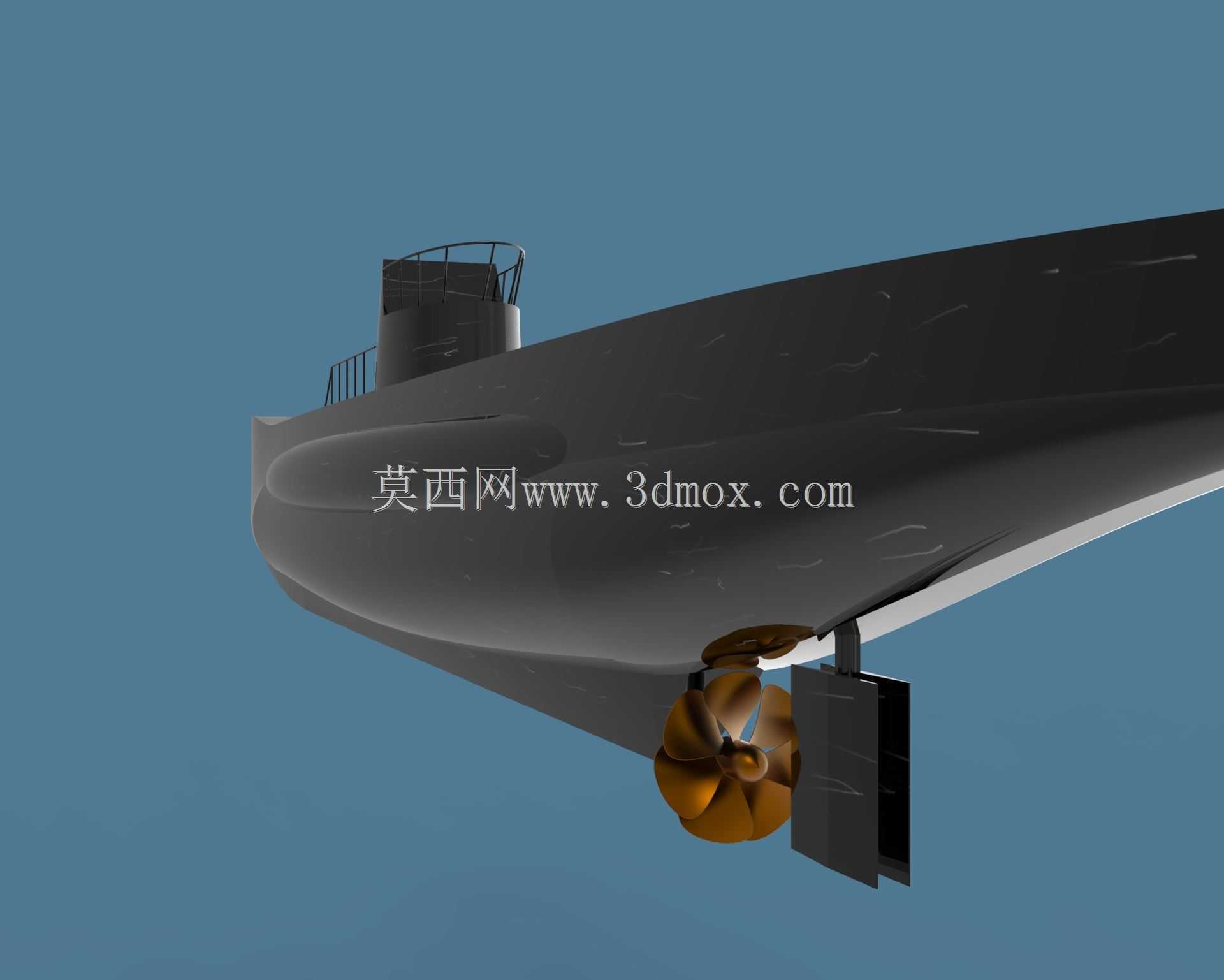

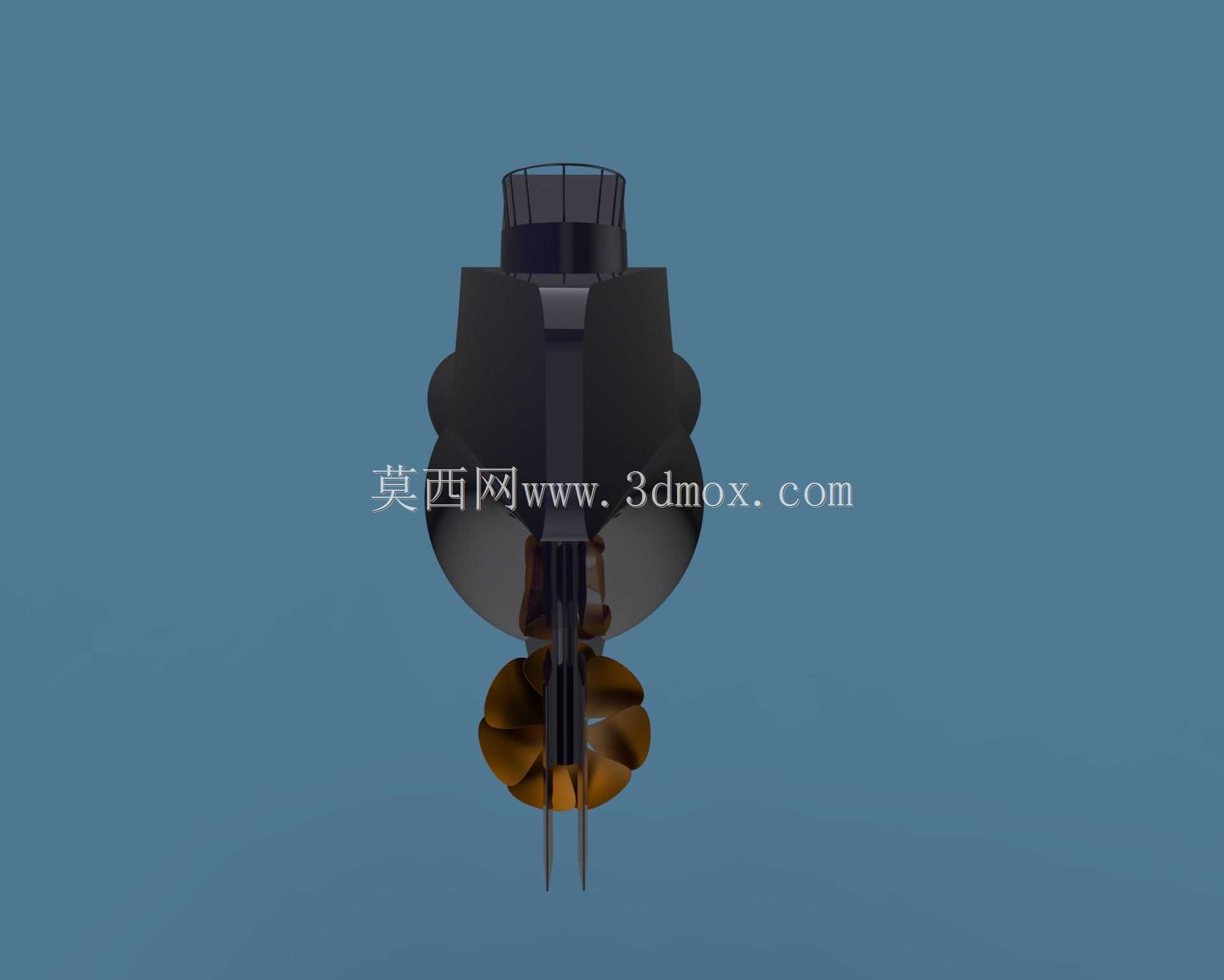

　　指挥台围壳的位置设置在艇体中前部，高度控制在较低范围，既满足通气管、观测天线的安装空间需求，又不会因为围壳过高增大航行阻力与侧风影响面积，围壳周边预留的栏杆结构，也兼顾了水面停靠时人员临时作业的防护需求。尾部的推进单元采用外露式螺旋桨搭配舵面的组合设计，相比泵喷推进结构更简单，维护成本更低，适配小型潜航器短周期、高频次的作业使用场景，舵面的转动边界在建模阶段就做了干涉校验，确保满舵状态下不会与艇体尾部、螺旋桨发生运动碰撞。

　　从安装边界来看，艇体整体宽度控制在适配小型吊装设备的作业范围内，不需要大型船坞设施就能完成下水与回收作业，外壳的分块接缝位置都做了错位设计，避免水下高压状态下出现渗水风险，艇体表面的曲面曲率经过反复调整，在保证内部舱容足够的前提下，尽可能减少曲面加工的复杂度，降低后续实体制造时的模具开模成本。设计过程中也充分考虑了不同作业场景的适配性，比如在近岸养殖区巡检时，较浅的吃水深度能够避免触碰水下养殖网架，平缓的艇底线型也能减少在淤泥质水域航行时的底泥扰动，保证搭载的光学探测设备有足够的可视清晰度。

　　整个结构的受力节点都做了加厚处理，比如稳定鳍与主艇体的连接位置、围壳与甲板的连接位置，都在建模时设置了加强筋结构，能够承受近岸水域常见的漂浮物碰撞冲击，不会因为轻微剐蹭就出现结构破损。艇体上表面的甲板区域做了防滑纹理的预留设计，水面状态下人员站立作业时能够提供足够摩擦力，甲板边缘的系缆点位置也经过受力校核，满足拖带、锚泊时的载荷要求。
