近海巡逻舰船整体结构三维设计

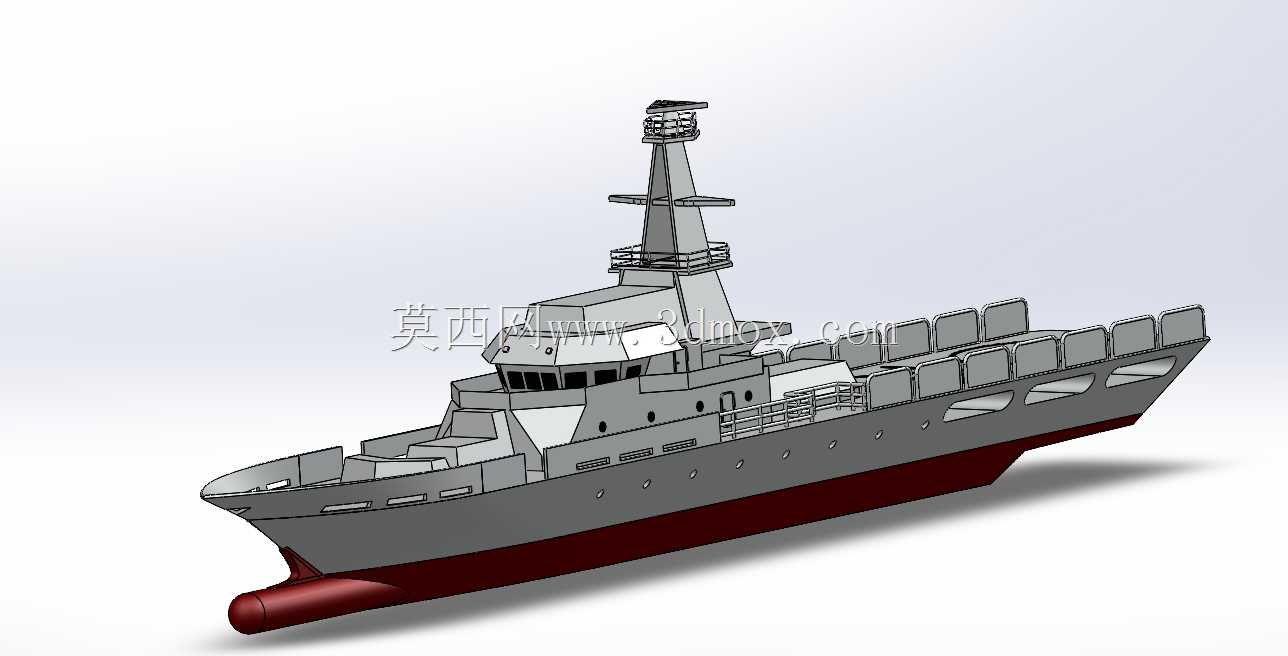

　　该三维模型完整还原了近海巡逻舰船的全结构细节，覆盖从水下球鼻艏到上层舰岛、从主甲板作业区到舷侧防护结构的全部构型，可直接用于海事装备结构教学、船舶方案论证阶段的可视化展示，也能作为同类型小型勤务舰船改型设计的基础参考框架。从实际应用场景来看，这类舰船主要承担近岸海域巡逻值守、近海交通疏导、简易搜救支援、近海水文巡查等日常海事任务，相比大型军用舰艇，它的吃水更浅、转向灵活性更强，能在岛礁密集、水深较浅的近岸区域自由航行，也可停靠在小型民用码头完成补给，不需要专用的大型军港泊位支持。

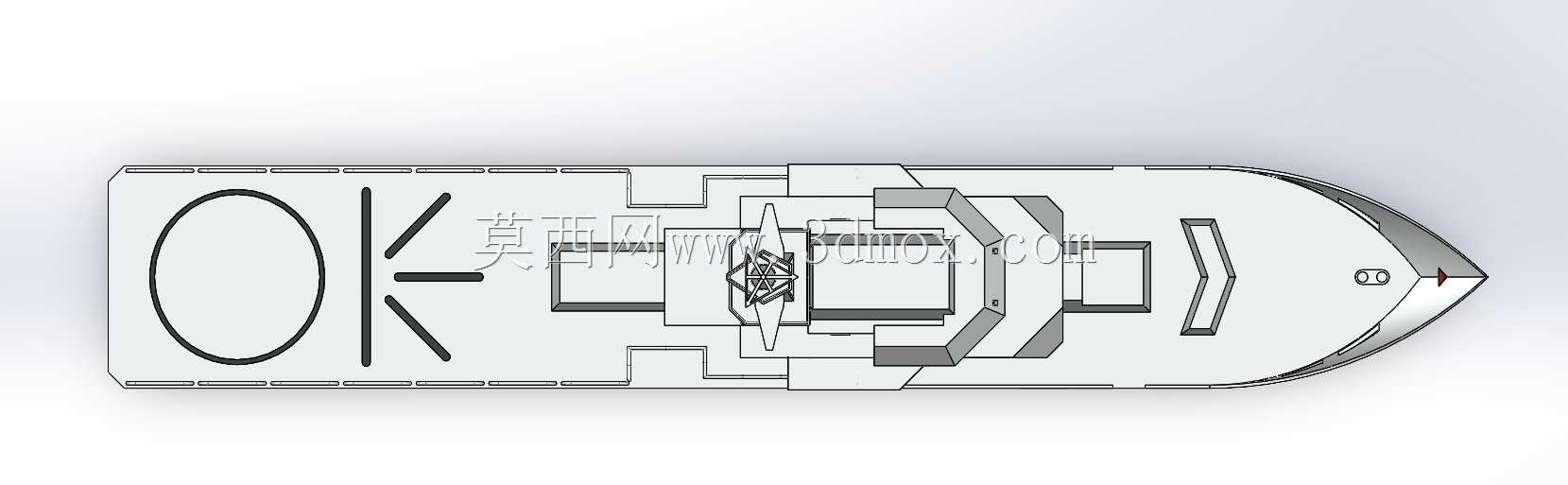

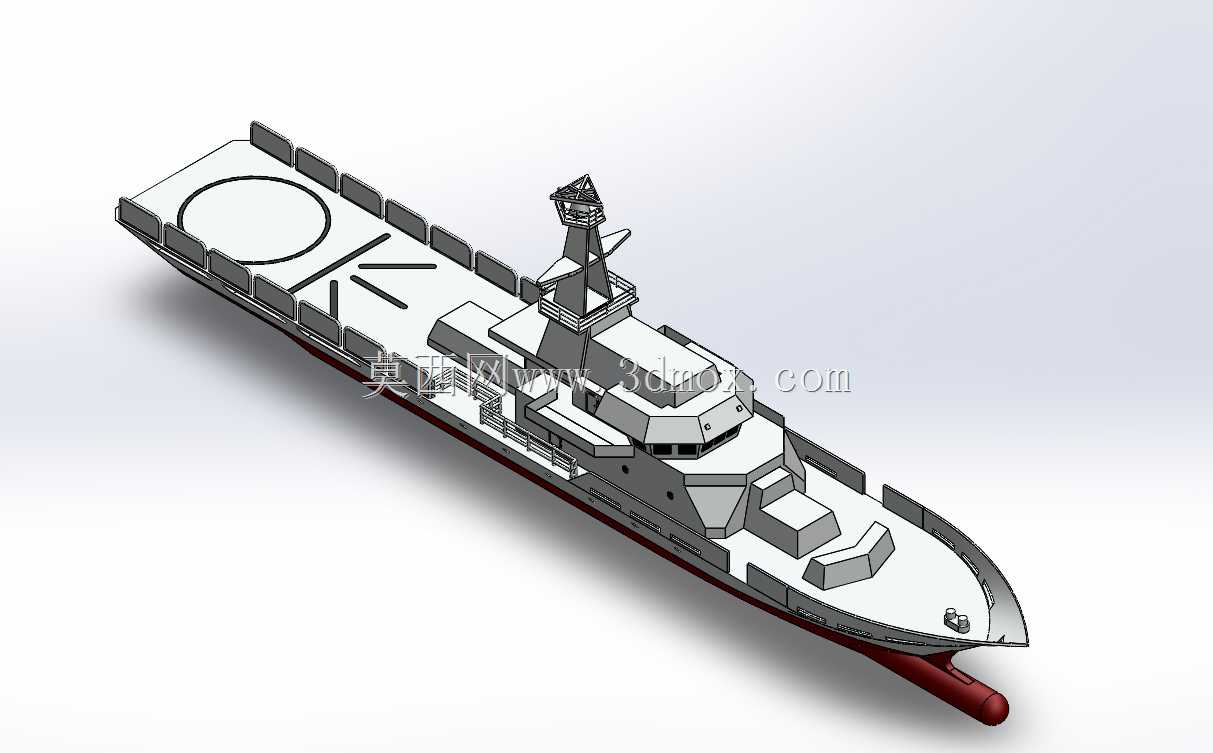

　　在功能特性的设计还原上，模型完整呈现了主甲板的功能分区：舰艏区域预留了锚泊设备安装位，带缆桩、锚链孔的位置完全符合小型钢质船舶的布置规范，甲板中部的开阔区域可根据任务需求临时搭载作业小艇、应急救援设备或是轻型作业吊具，舷侧设置的连续防护栏高度符合海事作业安全规范，能避免高海况下作业人员意外落水；上层舰岛采用多面体切角设计，既可以降低航行时的风阻，也能减少雷达反射面积，舰岛顶部预留了导航雷达、通信天线、信号灯等海事设备的安装基座，各层平台的检修通道宽度满足单人携带工具通行的最小尺寸要求，驾驶室的前向视野覆盖舰艏全部作业区域，没有结构遮挡，满足航行瞭望的视野规范。

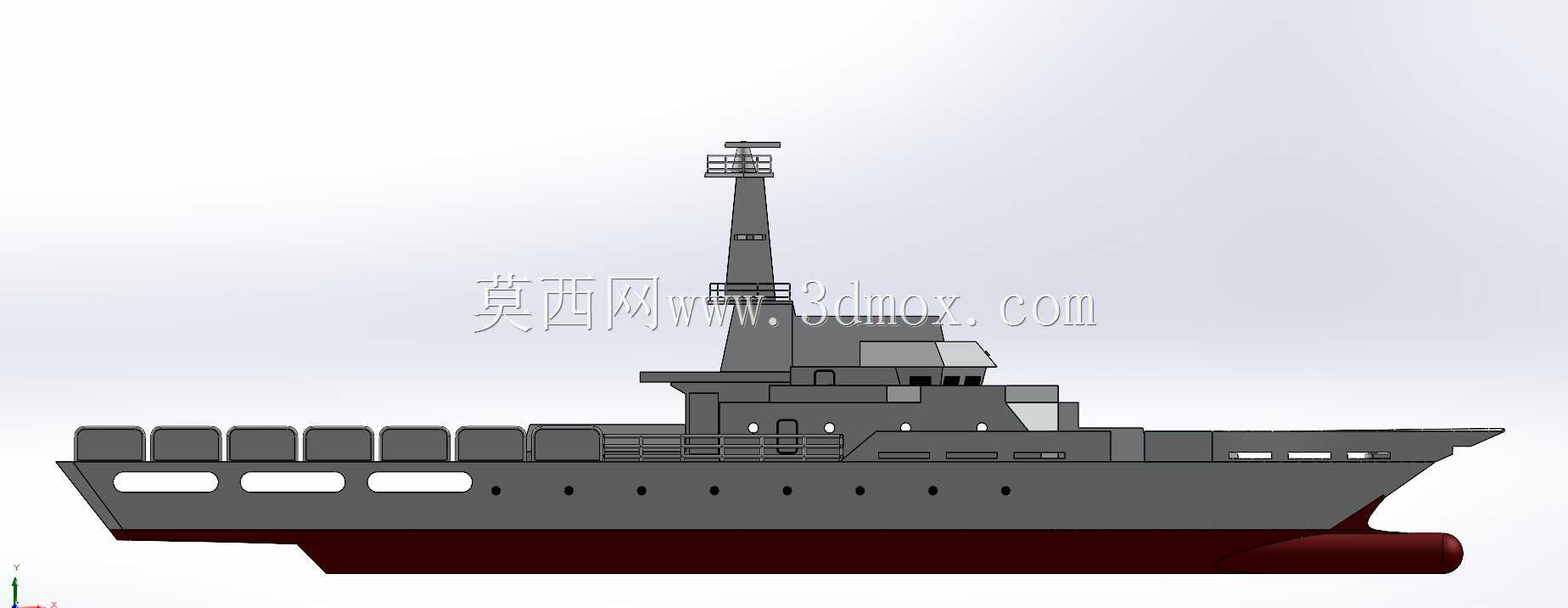

　　设计思路上，整个船体采用常规单体排水型构型，水下部分的球鼻艏设计可以降低航行时的兴波阻力，提升中低速航行时的燃油经济性，船体中部的平行中体长度占总船长的六成左右，既保证了甲板可用面积，也能兼顾航行时的稳性，船尾区域预留了螺旋桨与舵机的安装空间，轴系的走向完全对齐主机舱的布置位置，没有出现结构干涉。从外形尺寸与安装边界来看，模型严格按照小型近海巡逻船的常规比例构建，总船长与型宽的比值约为7:2，吃水深度控制在3米以内，能满足大部分近岸航道的水深通行要求；上层建筑的总高度从主甲板算起不超过8米，可顺利通过近岸区域的跨江、跨海桥梁，不会出现超高通行障碍；甲板上的设备安装基座全部采用标准化螺栓连接接口，后续改型时可直接替换不同功能的作业模块，不需要对主甲板结构做大规模切割修改。

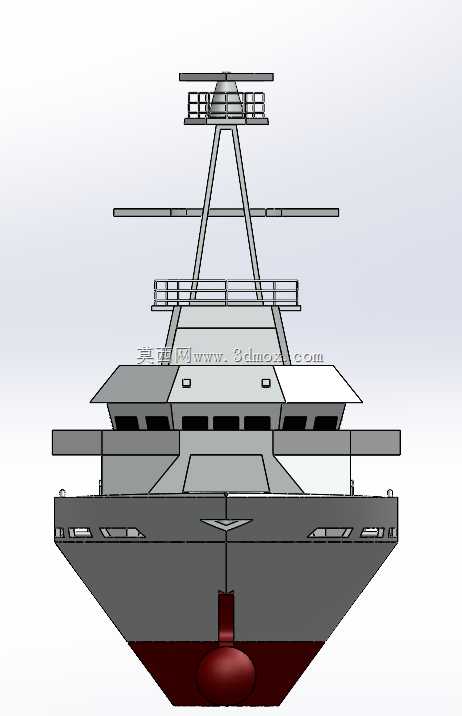

　　细节结构上，模型还原了船体外壳的板缝排布逻辑，舷侧的加强筋位置与船体内部的肋位一一对应，能直观展示钢质船舶的壳体受力传递路径；舰岛内部的舱室划分遵循勤务船的常规布局，驾驶室位于舰岛最上层，往下依次设置船员住舱、设备舱、储物舱，各舱室的出入通道连通主甲板，逃生路线的长度符合船舶消防规范要求；主甲板表面的防滑纹理、系缆孔的倒角、舷墙的排水孔位置都做了细节还原，没有出现结构遗漏。对于结构设计从业者来说，这个模型可以用来参考小型船舶的甲板设备布置逻辑、上层建筑与主船体的连接结构形式，也能作为船舶三维建模练习的参考范例，理解船体曲面建模、舰岛多面体结构建模的常用思路，掌握海事装备设计中需要兼顾的通行空间、设备安装边界、航行视野要求等多维度约束条件。
