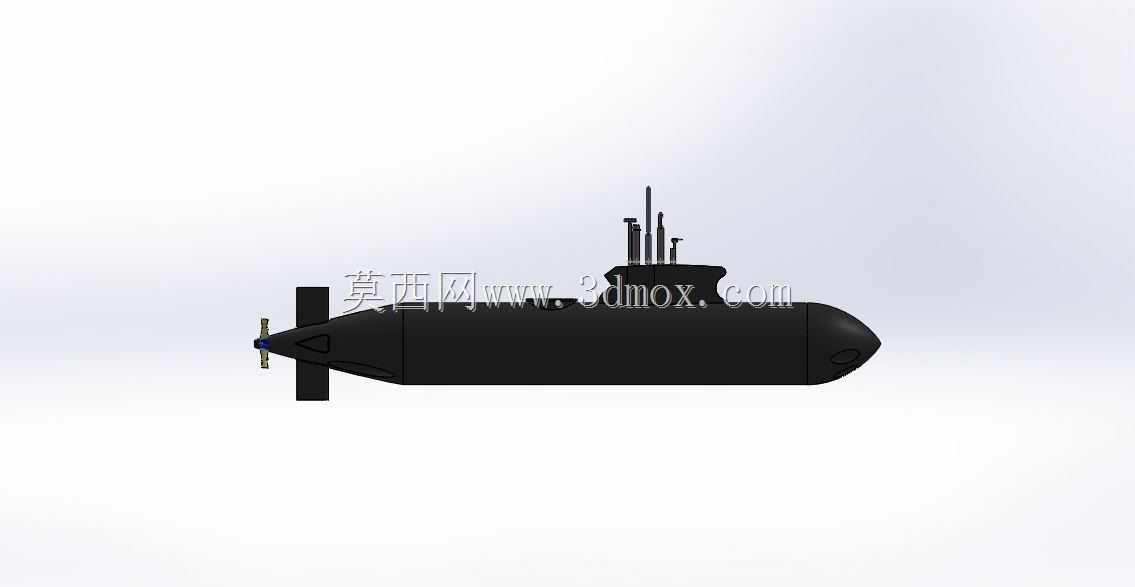

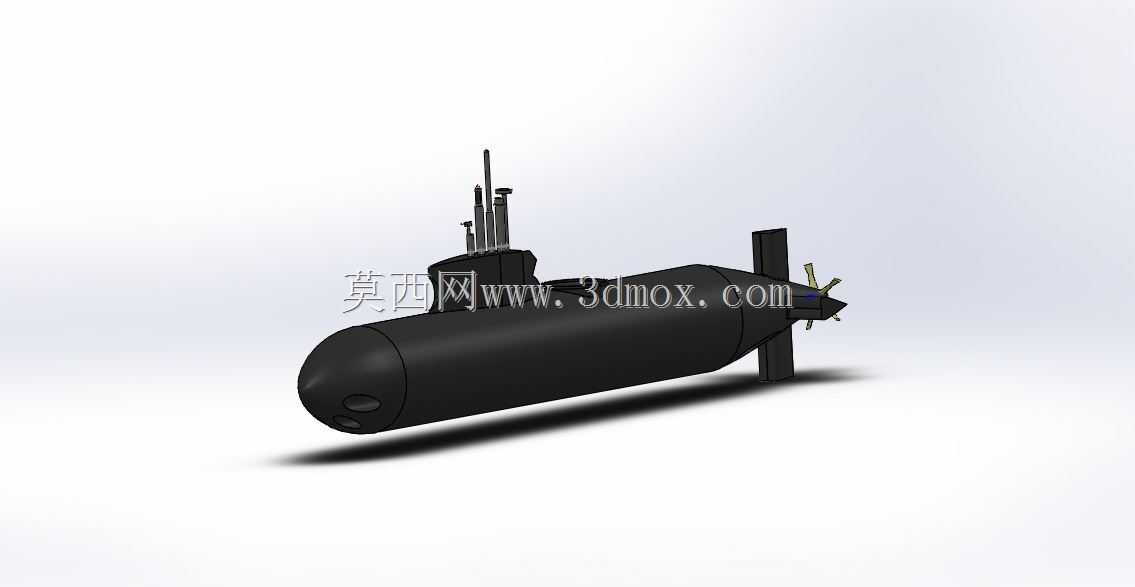

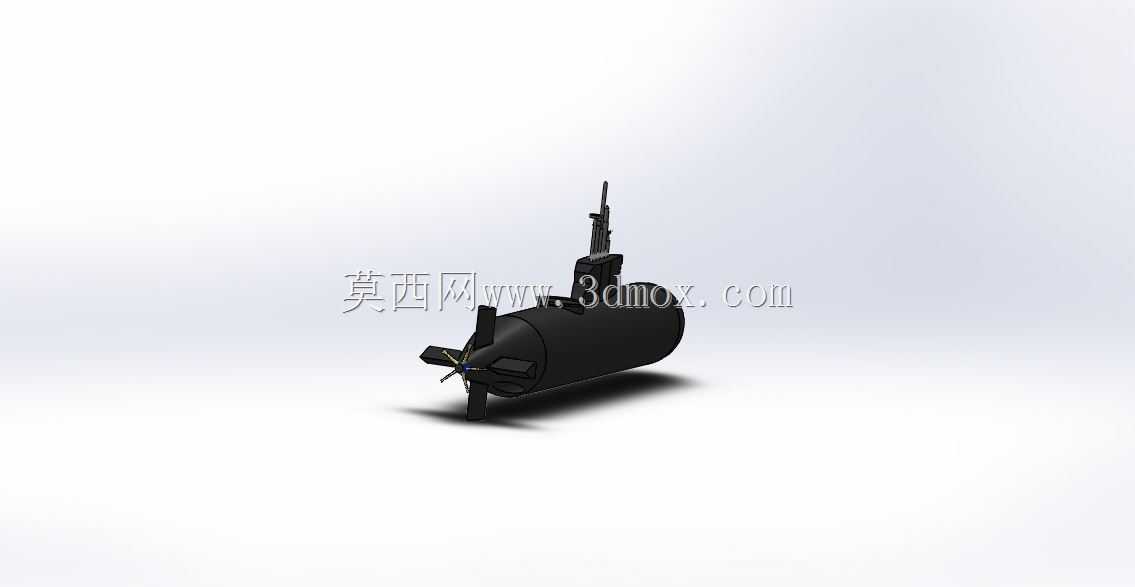

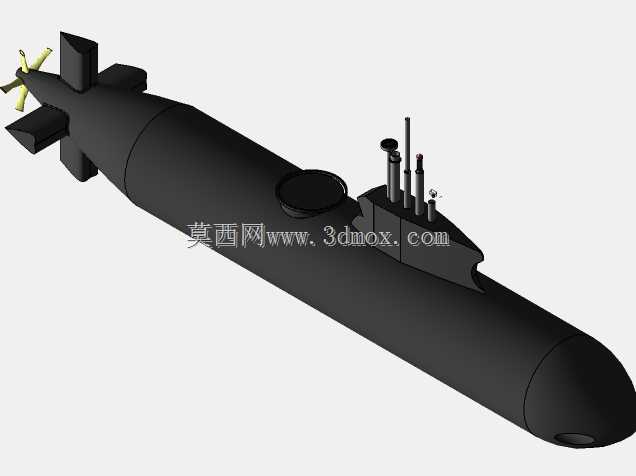

小型水下航行器单体结构三维数模

　　这款小型水下航行器的结构设计，首先围绕近岸浅水作业场景的实际需求展开，区别于大型军用潜艇的大潜深、长航时设计定位，该结构更偏向轻量化、小尺度的作业载体适配，可搭载小型观测模块完成近海水文探查、水下管线巡检类任务，整体结构没有冗余的复杂分段，所有外部构件都围绕水下航行的减阻需求做了适配。从外形尺寸边界来看，主体耐压舱采用圆柱回转体构型，这类构型的优势在于水下受压时应力分布均匀，不需要额外做过多的加强筋结构就能满足常规浅水深度的承压要求，圆柱段的长径比控制在4:1左右，既保证了内部有足够的空间搭载动力模块、控制元件，也不会因为长径比过大导致转向时的水阻激增，整体外轮廓最大直径不超过圆柱段本体，所有外附构件都做了圆滑过渡处理，避免航行时产生额外的紊流。

　　尾部的推进结构采用三叶螺旋桨配置，桨叶的叶梢做了削斜处理，能够降低桨叶转动时的空泡效应，减少航行过程中的振动与噪声，螺旋桨与主体舱段之间设置了整流尾锥，能够让主体段的来流平顺过渡到桨叶入流面，提升推进效率，尾锥段同时集成了十字形布置的操纵舵面，舵面的转轴直接延伸至舱体内部与舵机连接，不需要额外设计外置的传动结构，减少了水下动密封的点位，降低长期使用的渗漏风险。舱体上部的凸起结构为观察与通信用的桅杆模块，整体采用流线型整流罩包覆，桅杆升起后的高度控制在主体直径的1.2倍以内，不会因为上部结构过高导致航行时的稳性下降，整流罩与主舱体的连接位置做了圆弧过渡，避免直角连接带来的流场分离问题。

　　在设计思路上，整个结构优先考虑了加工与装配的便利性，主舱体采用分段式法兰连接结构，前后端盖与圆柱段的配合面设置了密封槽，可直接安装标准O型密封圈实现静密封，不需要定制特殊截面的密封件，降低生产加工的成本；所有外部附件包括舵面、桅杆、螺旋桨都采用模块化接口设计，单个构件出现损坏时可以直接拆卸更换，不需要对整个舱体进行拆解。从安装边界来看，整个航行器的重心设置在主体圆柱段的轴线以下位置，通过底部配重块的位置调整，能够保证航行时的横倾角度始终控制在安全范围内，不需要额外安装复杂的稳性调节机构；螺旋桨的安装位置突出尾锥端面的距离不超过桨叶直径的1/4，既保证桨叶转动时不会与尾锥、舵面发生干涉，也避免桨叶过于突出导致停靠时容易被磕碰损坏。

　　实际应用中，这类小型水下结构不需要配套大型的收放设备，单人即可完成布放与回收，适配小型作业船的搭载需求，结构本身的承压能力可覆盖近岸30米以内的作业水深，完全满足常规民用水下探查、水下养殖区巡检、小型水域搜救辅助的使用需求；结构表面没有多余的突出构件，在穿过水下渔网、水草密集区域时，不容易发生缠绕问题，相比多螺旋桨布局的水下机器人，单螺旋桨加十字舵的结构可靠性更高，在杂物较多的水域适应性更强。整个建模过程中，所有曲面都做了曲率连续检查，避免出现曲面褶皱、曲率突变的问题，能够直接导入仿真软件做水动力阻力计算，也可以直接导出用于3D打印制作验证样机，结构的所有配合尺寸都预留了标准件的安装公差，不需要二次调整尺寸就可以完成实物的装配调试。
