三叶式船舶推进螺旋桨结构设计

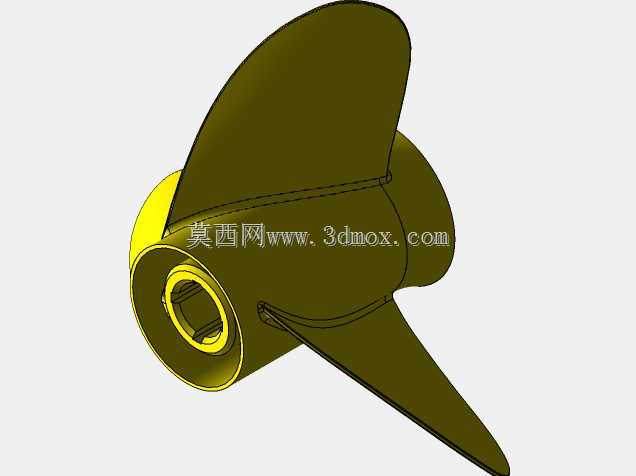

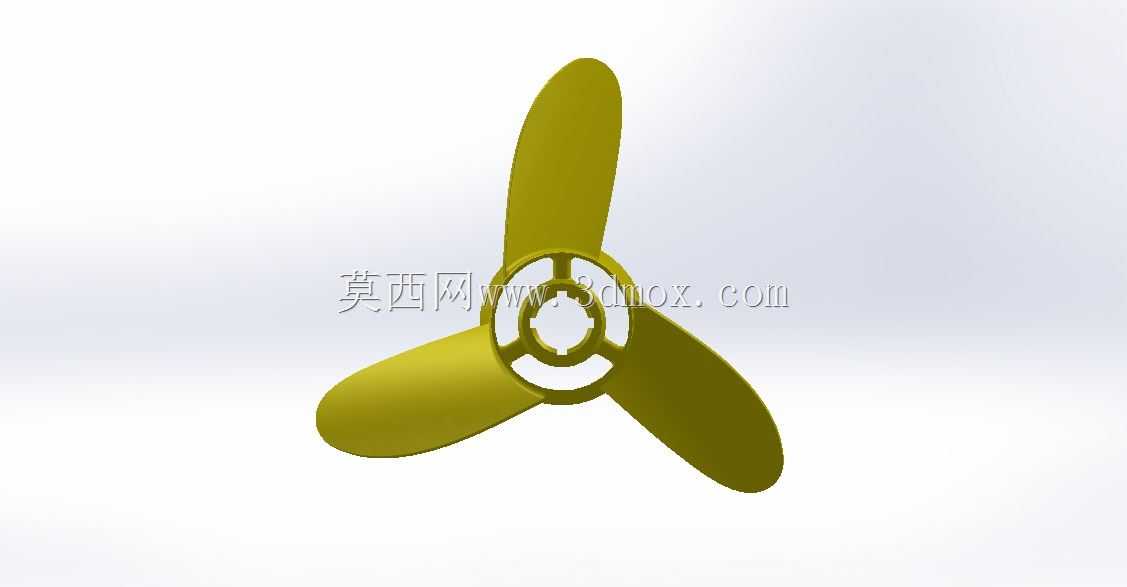

在船舶动力推进系统中，螺旋桨是将主机输出轴功率转化为船体推进推力的核心部件，直接决定船舶的航行效率、航速表现与运行平稳性，在内河货运船舶、近海作业小艇、休闲游艇等各类民用船舶上都有广泛应用，日常航行中需要持续承受水流冲击、轴系扭转振动以及不同航速下的载荷变化，对结构强度与曲面线型的合理性有极高要求。这款三叶结构的螺旋桨，在设计阶段首先要匹配对应船舶的主机额定功率、轴系输出转速以及设计航速，确定桨叶的盘面比、螺距分布与叶梢轮廓，三叶布局相比四叶或两叶结构，能在推进效率与动平衡表现之间取得较好的平衡，既不会因为叶片过多增加不必要的水流阻力，也不会因为叶片过少导致推力脉动过大引发船体振动。建模过程中首先确定桨毂的核心安装尺寸，桨毂中心的花键孔需要与尾轴的连接结构完全匹配，保证扭矩传递的可靠性，安装端面的定位台阶要严格控制同轴度公差，避免安装后出现桨叶偏心引发的运转振动。桨叶的曲面建模是整个设计的核心环节，先根据不同半径截面的翼型参数绘制各个剖面的草图，通过曲面放样生成初始的桨叶曲面，再对叶根与桨毂的连接位置做平滑过渡处理，消除应力集中的尖角区域，避免长期交变载荷下出现叶根断裂的问题，叶梢位置做圆弧收边处理，降低高速运转时的叶梢涡流损失。完成单个桨叶建模后，通过圆周阵列生成其余两个叶片，阵列过程中要保证三个叶片的角度偏差控制在极小范围内，确保整体动平衡满足运转要求，后续还要对桨毂的端面、安装孔位做细节结构完善，保证与尾轴、密封组件的安装边界完全契合。实际应用中，这类螺旋桨的曲面精度直接影响推进效率，建模时需要反复校验各个截面的螺距值是否符合设计要求，避免线型偏差导致推力损失，同时桨叶的厚度分布要从叶根到叶梢逐渐递减，在保证结构强度的前提下尽可能降低转动惯量，减少主机启动时的载荷冲击。
