潜水呼吸用二级水肺调节器结构设计

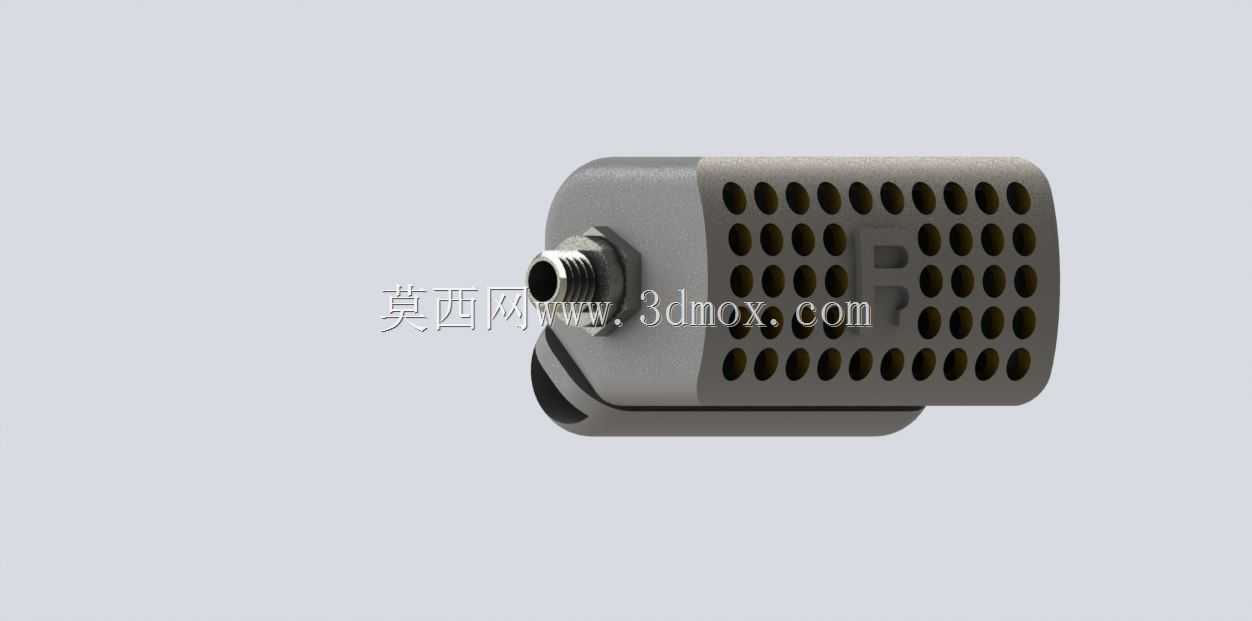

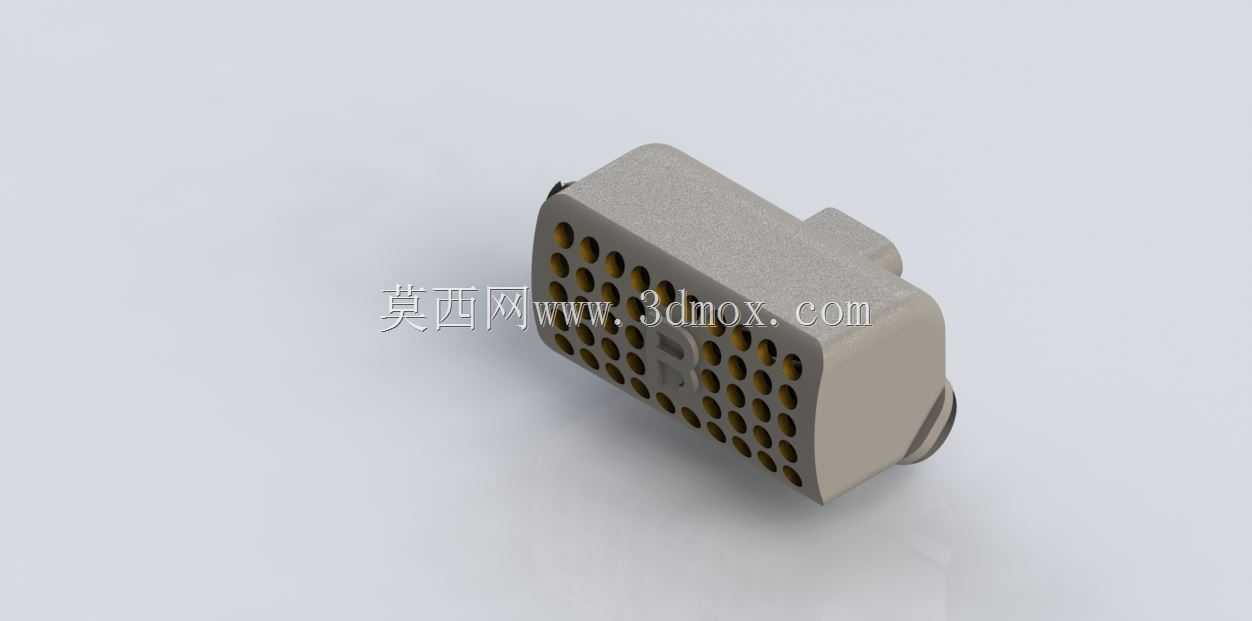

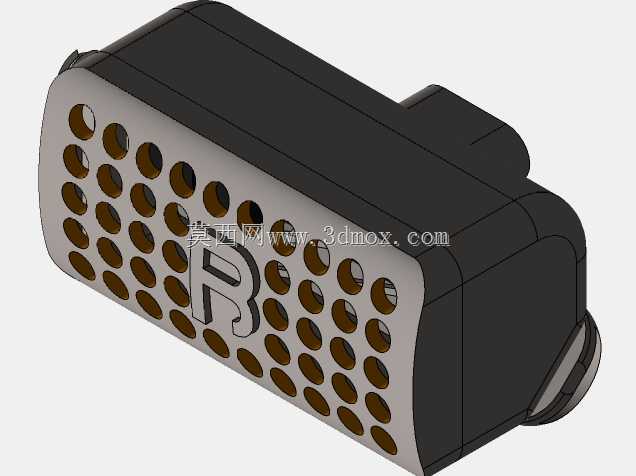

　　这款水肺调节器属于潜水呼吸回路里的核心二级减压部件，直接对接潜水员的呼吸端，作用是将中压输气管路送来的压缩空气，调整到和周边水压匹配的舒适呼吸压力，避免潜水员在不同深度下出现吸气阻力过大、或者供气压力过高损伤呼吸道的问题，是休闲潜水、工程潜水作业里保障人员呼吸安全的关键阀类部件。从结构设计来看，整体采用了紧凑的圆角方块式壳体布局，正面布满密集的通气流道开孔，这些开孔并非均匀等径设计，而是按照呼吸时的气流场分布做了疏密排布，靠近中心阀片区域的开孔孔径略小，外围区域孔径逐步放大，既可以保证大通气量下的气流通畅，也能避免大颗粒异物直接进入阀腔内部损伤密封件。

　　壳体侧面预留了标准的中压软管对接接口，接口处做了阶梯式的密封槽结构，可以兼容常规潜水软管的O型圈密封形式，安装时不需要额外定制转接件，直接和现有潜水一级减压阀的输出管路匹配即可，接口的轴向长度控制在常规潜水装备的安装边界内，不会和呼吸嘴、固定绑带的安装位产生干涉。设计思路上参考了成熟的按需供气阀结构逻辑，也就是只有当潜水员产生吸气动作、阀腔内部形成相对负压的时候，内部的供气阀片才会开启供气，呼气时阀片自动闭合，同时通过侧面的排气通道将呼出的气体排出阀外，避免呼出气回流到供气管路里，这种按需供气的结构可以大幅压缩气瓶内压缩空气的无效损耗，延长单瓶气体的水下作业时长。

　　从安装边界来看，整体壳体的外轮廓没有突出的尖锐结构，所有边角都做了R3以上的圆角处理，一方面是避免水下操作时剐蹭潜水服或者其他装备，另一方面也能减少水流冲击带来的额外阻力，壳体背面的呼吸嘴安装位做了内凹的卡槽结构，可以直接卡装标准规格的硅胶呼吸嘴，不需要额外的紧固件固定，拆装更换都很方便。在实际应用场景里，这类二级调节器除了常规的休闲潜水使用，也可以适配水下工程作业、应急救援潜水的装备配置，结构上没有采用复杂的多连杆传动机构，而是用直动式的阀片响应结构，零件数量少，水下出现故障的概率更低，即使在低温水域使用，也不会因为结构复杂出现结冰卡滞的问题。

　　阀腔内部的气流通道做了平滑的圆弧过渡，没有直角突变的流道结构，可以降低高速气流通过时产生的涡流噪音，减少潜水员呼吸时的气流杂音干扰，提升水下使用的舒适度。正面的通气开孔区域做了略微内凹的设计，当潜水员在水下有水流冲击正面的时候，不会因为正面动压过大导致阀片意外开启漏气，这个细节设计是参考了实际潜水时的水流工况做的优化，避免在顶流游动时出现自由流漏气的问题，减少气体的无效浪费。整体的外形尺寸控制在成年人手掌可单手握持的范围内，重量分布均匀，安装在呼吸嘴位置后不会出现重心偏置导致的嘴部负担过重问题，适合长时间水下佩戴使用。
