法兰连接式填料函密封组件结构设计

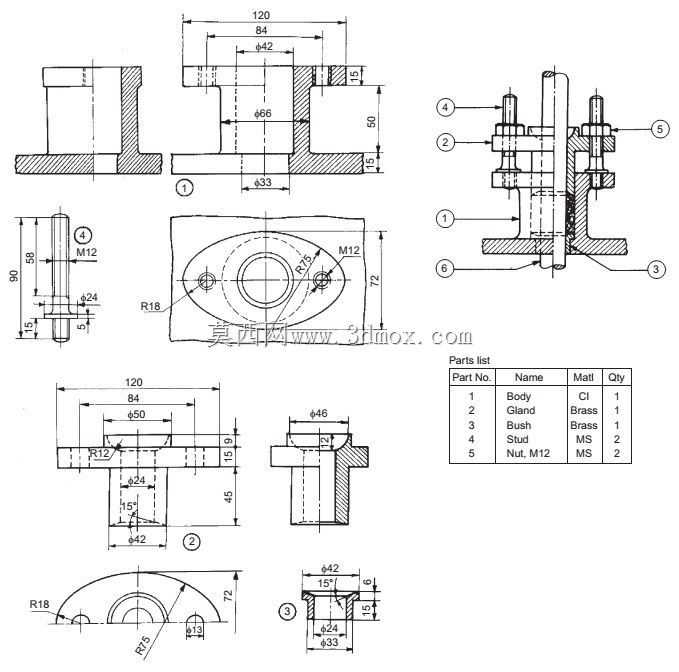

　　在化工流体输送、蒸汽管网、工艺介质管线的运行场景中，填料函作为动密封与静密封衔接的核心部件，承担着阻断介质沿阀杆、传动轴等运动件间隙泄漏的关键作用，本次设计的法兰连接式填料函，主要适配公称通径较小的中低压管路截断、调节类阀门配套，也可用于小型搅拌设备、往复泵的伸出轴密封场景，能在常规非强腐蚀工况下长期稳定工作。从实际安装边界来看，该组件的法兰端安装面总长度为120mm，法兰本体宽度为84mm，底部密封面直径为66mm，法兰连接端的厚度为15mm，整体轴向安装总高度为59mm，底部定位凸台直径为42mm，凸台高度为15mm，安装时可直接与对应通径的管路法兰或设备端盖贴合，通过两个对称布置的M12螺栓完成紧固，螺栓孔中心距为72mm，孔位边缘做R18圆弧过渡，避免应力集中在法兰边角位置。

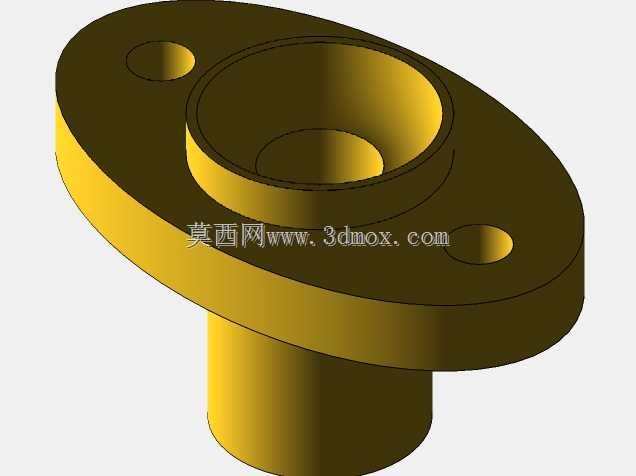

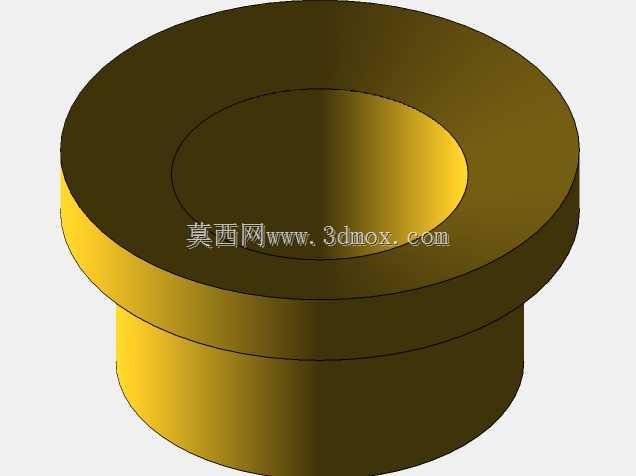

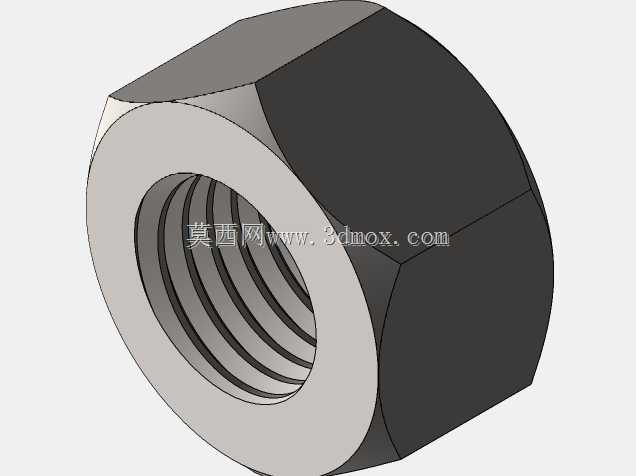

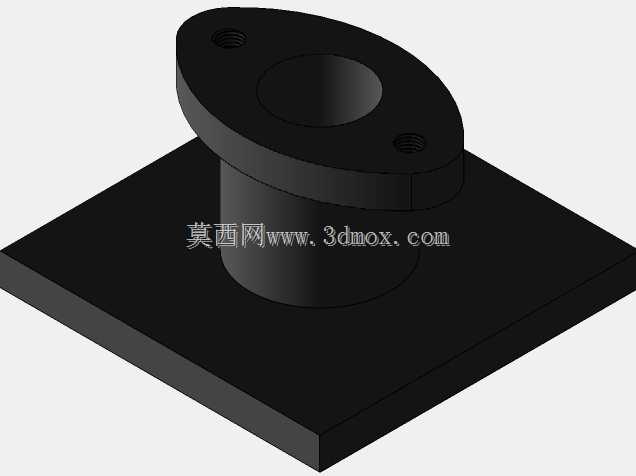

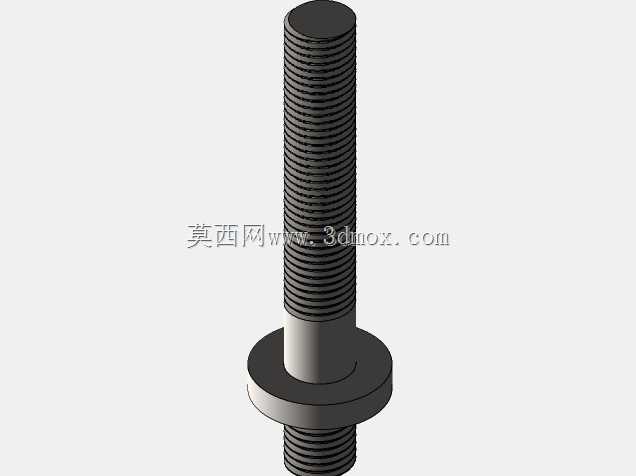

　　整个组件拆分为五个独立零件，分别为主体、压盖、衬套、螺柱、锁紧螺母，其中主体采用铸铁材质，承担整体结构的支撑与介质承压作用，内部开有阶梯式填料腔，腔体内径为50mm，深度为45mm，底部设置45度导向倒角，方便填料装填时顺利推入，不会出现填料边缘被剪切破损的问题；压盖同样采用铸铁材质，压合端外径为48mm，与填料腔内壁保持0.2mm的间隙配合，压盖法兰端厚度为15mm，两端开有供螺柱穿过的光孔，压合面做15度斜角过渡，压紧时能将轴向压力均匀传导到填料端面，避免填料局部受压不均导致的密封失效；衬套采用黄铜材质，安装在填料腔底部，内径为24mm，与穿过的阀杆或轴件保持0.1mm的滑动间隙，既可以为运动件提供径向支撑，减少杆类零件的径向摆动量，又能阻挡填料被介质压力冲入设备内部，衬套端面开有2mm深度的密封槽，可配合薄垫片实现与主体腔体的静密封；螺柱采用黄铜材质，规格为M12，光杆段直径为10mm，长度适配压盖厚度与锁紧螺母的安装行程，两端螺纹段长度均为24mm，一端拧入主体法兰上的螺纹孔完成固定，另一端穿过压盖光孔后通过螺母锁紧；锁紧螺母为M12规格的标准六角螺母，采用碳素钢材质，每个螺柱配置两个螺母实现防松，避免设备运行过程中振动导致螺母松动、压盖压力下降引发的泄漏。设计过程中优先考虑了现场维护的便捷性，整个组件无需从管线上拆下主体，仅需松开两端的锁紧螺母，即可取下压盖更换内部填料，更换完成后逐步对称拧紧螺母，将填料压缩量控制在原有高度的15%-20%区间，即可恢复密封性能，不需要复杂的专用工具。填料腔的尺寸设计兼容常规规格的芳纶填料、石墨填料、四氟填料，运维人员可根据实际输送介质的温度、腐蚀性、压力等级灵活选择填料类型，不需要对组件结构做二次修改。

　　从受力角度来看，法兰主体的截面厚度经过核算，在1.6MPa的工作压力下，最大应力出现在法兰螺栓孔与腔体的连接位置，应力值远低于铸铁材料的许用应力，长期运行不会出现塑性变形；压盖的压合面平行度公差控制在0.05mm以内，保证压紧时填料受力均匀，不会出现一侧压得过紧导致杆件运动阻力增大、另一侧压合不足出现泄漏的问题。衬套与杆件的配合间隙经过反复校核，既不会因为间隙过大导致杆件摆动量超标，也不会因为间隙过小出现热胀抱死的问题，在介质温度不超过200摄氏度的工况下，配合间隙始终保持在合理区间。组件的所有连接棱角位置都做了倒角处理，没有尖锐的加工毛刺，一方面避免安装过程中划伤操作人员，另一方面也防止装填填料时划破填料表面的密封层。

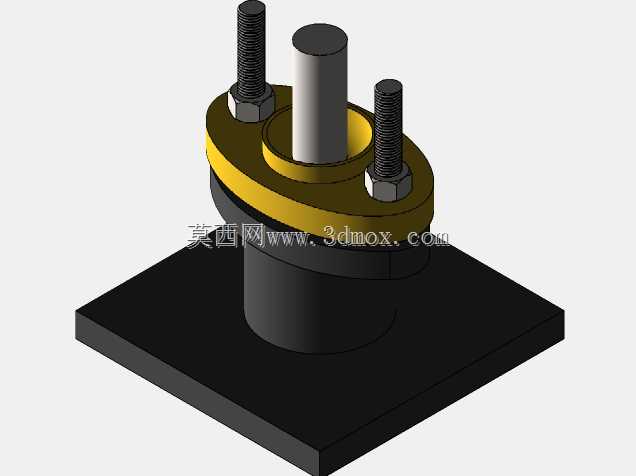

　　在实际配套阀门使用时，该填料函可以直接焊接或通过法兰连接在阀门阀体上，阀杆从衬套、填料腔、压盖中心穿过，填料装填在衬套与压盖之间的腔体内，通过拧紧压盖螺母让填料产生径向变形，紧密贴合在阀杆表面与填料腔内壁，阻断介质沿阀杆间隙的泄漏通道；当阀杆做升降或旋转运动时，填料与阀杆表面保持稳定的接触压力，既能保证密封效果，又不会产生过大的摩擦阻力，影响阀门的操作力矩。针对蒸汽介质工况，还可以在填料腔中间增加一个环型注油孔，注入高温润滑脂降低填料与阀杆的摩擦系数，延长填料的使用寿命，本次设计的结构预留了注油孔的加工位置，用户可根据实际需求自行加工，不需要改动主体的核心尺寸。安装时需要注意，法兰密封面与管线端盖之间要加装对应压力等级的密封垫片，垫片内径要与腔体通径保持一致，不能凸出到腔体内部阻挡介质流动，螺栓紧固时要采用对角分次拧紧的方式，保证法兰面平行度偏差不超过0.1mm，避免因为法兰倾斜导致衬套与阀杆不同心，出现偏磨问题。
