水下机器人带储物舱采样机械臂结构

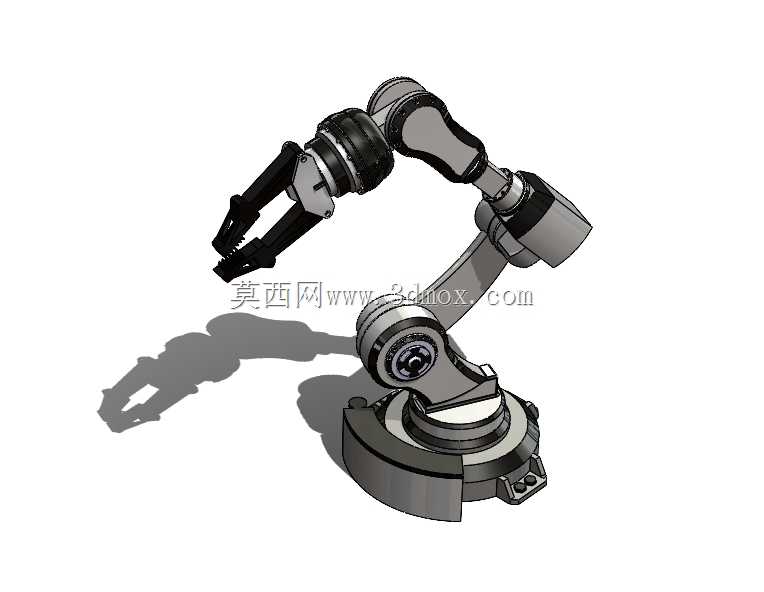

这套搭载于水下机器人的采样作业臂，核心服务于近海科考、深海资源勘探、水下管线巡检配套的样本采集场景，区别于常规陆地工业机械臂，整套结构从密封防护、作业负载到动作逻辑都围绕水下高压、低能见度的特殊工况做适配。日常作业中，它可随ROV本体下潜至指定深度，完成海底沉积物抓取、小型生物样本采集、水下散落部件回收等动作，末端夹爪的开合行程经过反复校核，既能稳妥夹取直径15mm以内的硬质岩芯样本，也不会因为夹持力过大破坏软体生物样本的表层结构，夹爪指面做了交错防滑齿设计，在水流扰动带来的姿态偏移下，也能保证夹持的样本不会中途脱落。

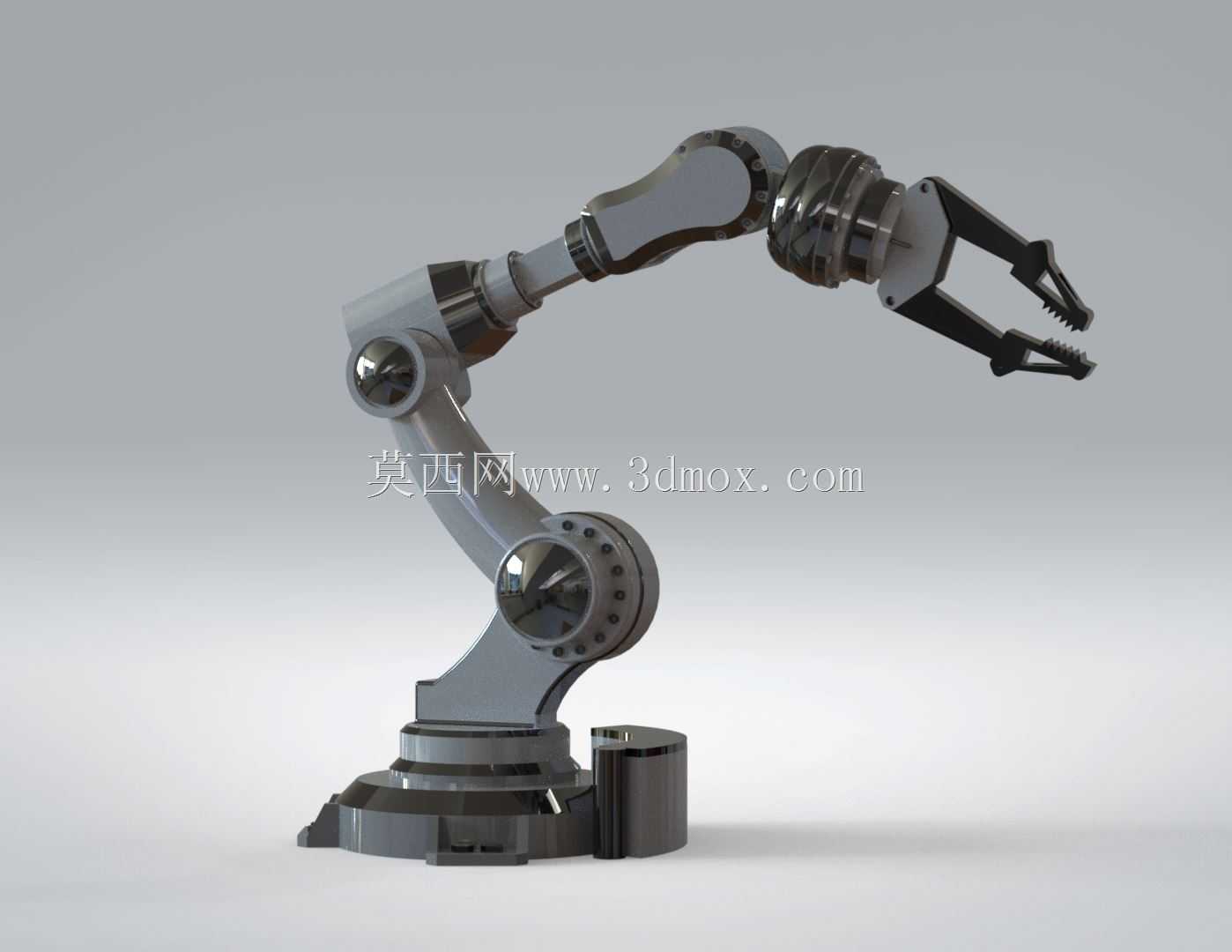

从结构设计逻辑来看，整套臂采用多关节串联布局，底座集成了旋转驱动单元，可实现水平方向360度全角度回转，配合大臂俯仰、小臂伸缩、腕部回转四个自由度，能覆盖底座前方半径800mm的半球形作业区间，完全满足ROV定点悬停后的采样范围需求，不需要频繁调整机器人本体的水下姿态，能有效降低水下推进器的能耗，延长单次下潜的作业时长。臂身的所有关节转轴处都设计了双道密封结构，内层采用耐压旋转密封圈适配深水静压，外层设置防沙挡圈，避免海底泥沙、浮游生物碎屑进入转轴缝隙造成磨损，关节内部的传动件全部选用耐海水腐蚀的合金材质，表面做硬质阳极氧化处理，长期浸泡在海水中也不会出现锈蚀卡滞的问题。

臂座侧方集成的储物盒是这套结构的核心差异化设计，区别于常规采样臂单次夹取后必须返回ROV储物舱放置样本的流程，这个随臂布置的储物盒可临时存放3-5份小型样本，作业时机械臂夹取样本后可直接将样本放入侧方储物格，再继续开展下一个点位的采样，大幅减少机械臂往复移动的空行程，提升多点位采样的作业效率。储物盒采用翻盖式结构，盒盖与小臂的动作做联动设计，当机械臂移动至储物盒上方的放料位置时，盒盖会通过联动拨杆自动开启，放料完成后臂部离开放料区间时盒盖自动闭合，不需要额外增加独立的驱动元件，既简化了水下电控的布线复杂度，也减少了密封点位的数量，降低整体结构的故障概率。

从安装边界来看，整套臂的底座安装孔位采用标准的水下设备安装法兰规格，法兰面直径180mm，均匀布置6个M10的安装螺孔，可直接适配多数中小型观测级、作业级ROV的前端安装接口，不需要额外做转接板设计；臂身完全收拢时的整体高度为420mm，最大外伸长度为680mm，空载状态下整体重量控制在12kg以内，不会给ROV带来过大的负载负担，也不会因为臂身外伸过长影响ROV整体的水动力平衡。关节处的驱动全部采用集成式伺服单元，动力线与信号线通过底座内部的水密接插件与ROV本体的控制系统连接，接线时只需要对准接插件的定位卡扣拧紧即可，不需要在现场拆解臂身做内部接线，适配水下设备快速部署的作业需求。

在细节设计上，臂身的所有棱边都做了R3以上的圆角过渡，避免尖锐棱边刮擦水下的管线、光缆，也防止作业过程中磕碰ROV自身的观测摄像头、传感器等精密部件；夹爪的开合位置设置了机械硬限位，即使电控信号出现异常，夹爪也不会出现过开合损坏驱动机构的问题；储物盒内部做了分格隔断，不同点位采集的样本可以分开放置，避免样本在盒内晃动混合，影响后续的科考检测结果。整套结构的运动间隙经过严格控制，所有活动关节的旷量都控制在0.1度以内，即使在水下存在水流扰动的情况下，也能保证夹取动作的定位精度，准确对准待采集的样本目标，不会因为关节旷量出现夹取偏差，错过采样点位。
